インテル® FPGA を実装する基板を作成する際、設計者はメーカーが公開しているドキュメントを参考に回路図を作成します。

ここでは、特に気をつけるポイントにしぼってご案内します。

なお インテル® Quartus® Prime  開発ソフトウェア (以下 Quartus Prime) では、デバイスのさまざまな制約をもとにした配置確認もおこなえます。

資料による回路図チェックと併せて、Quartus Prime における確認もお願いします。

対象の FPGA

 ・ インテル® Cyclone® 10 GX

事前準備

回路図作成時に参考になるドキュメントをご紹介します。

Cyclone® 10 GX Overview (FPGA TOP)

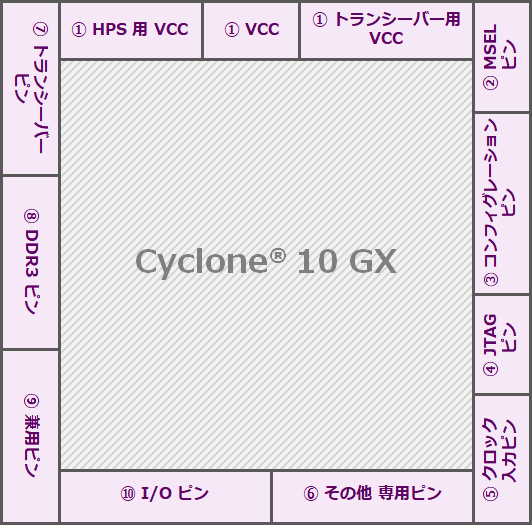

下図は、Cyclone® 10 GX の基板設計において、特に気をつけるピンを表しています。

※ 図の配置は実際のデバイスとは関係ありません。

① VCC、HPS 用 VCC、トランシーバー用 VCC

● FPGA の近傍に測定ポイントを設ける

 ・不具合発生時に備えて、電源を計測できるようにしておく

 ・Power & Thermal デザイン & デバッグ・ガイドライン を参考

● 同一サイドのトランシーバー、fPLL、IOPLL すべてを未使用の場合は、

 VCCT_GXB は GND 接続可 (詳細は ピン・コネクション・ガイドライン を要確認)



● デカップリング・コンデンサー

 ・PDN ツール を参考にして見積もる

 ・より詳細に見積もるには、専用ツールを使用する

 <参考>

  電源供給ネットワーク(PDN)解析ツール

  第9回 FPGA の電源設計における容量の確認と見直しについて

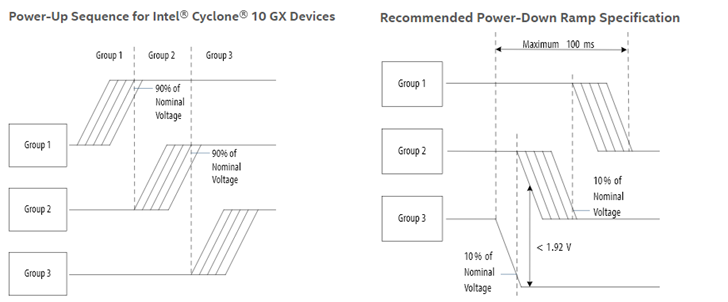

● 電源シーケンス



  詳細はこちらのドキュメント(Power Sequencing Considerations for Intel Cyclone 10 GX Devices) をご覧ください。



▲ Cyclone 10 GX Overview へ戻る

② MSEL ピン

Cyclone 10 GX の MSEL ピン情報は、以下をご確認ください。

MSEL Pin Settings

プルアップ/プルダウン抵抗の挿入 (1)(2)

Cyclone 10 GX

※ リンク先の "MSEL Pin Settings" 参照

不要

(リンク先のドキュメントを参照)

(1) 内部に Weak Pull-Down Resistor (25kΩ) が挿入されています。

(2) コンフィギュレーション・モードを切り替えるようにしたい場合は、0Ω 抵抗挿入で VCCPGM/GND に切り替えるようにしてください。

(3) マイクロプロセッサーまたは他のデバイスで MSEL ピンを駆動しないでください。

MSEL ピンの一覧表は、こちらをご覧ください。



▲ Cyclone 10 GX Overview へ戻る

③ コンフィグレーション・ピン

● DCLK

 ・ダンピング抵抗挿入を推奨 (最低限 0Ω) 10-50Ω

 ・AS モードの場合は、トレース長をケアする (下記ドキュメントを参照)

  Trace Length Guideline (「Configuration, Design Security, and Remote SystemUpgrades in Intel Cyclone 10 GX Devices」より)

● nCONFIG、nSTATUS

 ・10kΩ 抵抗を介して VCCPGM へプルアップ

● CONF_DONE

 ・10kΩ 抵抗を介して VCCPGM へプルアップ

 ・そのまま LED に接続しない

  - ドライブ電流不足により、FET を適用しないと点灯しない可能性がある

● CLKUSR

 ・ コンフィグレーション前から入力する必要がある

   - AS モードの場合は、100MHz のクロックを入力

   - PS、FPP モードの場合は、100 ~ 125MHz のクロックを入力

 ・トランシーバーを使用する場合は、キャリブレーション・クロックとして CLKUSR を使用する(必須)

● EPCS/EPCQ から EPCQ-A への置き換えは、AN822: Intel FPGA ConfigurationDevice Migration Guideline を参照

● FPGA をカスケード接続している場合は、nSTATUS や CONF_DONE は共通でプルアップする

● nCE

 ・シングル デバイス・コンフィグレーションの場合は、GND 接続

 ・FPGA がカスケード接続になっているかは、この信号で判断する

● nCEO を使用時は、10kΩ 抵抗を介して VCCPGM へプルアップ



▲ Cyclone 10 GX Overview へ戻る

④ JTAG ピン

● チェック・ポイント

 ・TCK は 0Ω のダンピング抵抗挿入を推奨

  ‐ クロック系のトラブルで書き込みができないケースに対応可能にするため

● ピン処理

 ・TCK : 1kΩ 抵抗を介してプルダウン

 ・TDI : 1kΩ ~ 10kΩ 抵抗を介して VCCPGM へプルアップ

 ・TMS : 1kΩ ~ 10kΩ 抵抗を介して VCCPGM へプルアップ

 ・TDO : プルアップ/プルダウンなし

 ・TRST : オプション使用。未使用の場合は、1kΩ 抵抗を介して VCCPGM へプルアップ

● FPGA を3つ以上カスケード接続する場合は、TCK、TMS ラインにバッファーを挿入する



▲ Cyclone 10 GX Overview へ戻る

⑤ クロック入力ピン

● シングルエンド・クロックを使用する場合は、p チャンネルにアサインする

(n チャンネルではグローバル・クロックにダイレクトに乗らない。ALTCLKCTRL バッファーを使用する場合の制限になる)

● 差動で入力する場合は、AC/DC カップリングに注意

● PLL を使用している場合は、RREF ピンを 2kΩ 抵抗を介してプルダウン (抵抗の精度は ±1%)

● CLK および PLL ピンは、未使用時に未接続可

 ※ クロック入力ピン名は Cyclone 10 GX Device Family Pin Connection Guidelines の "Clock and PLL Pins" を参照

▲ Cyclone 10 GX Overview へ戻る

⑥ その他 専用ピン

ピン名

コメント

RREF_[T,B][L]

2kΩ±1% 抵抗を介してプルダウン

VREFB* 専用ピンとして未使用の場合は、同バンクの VCCIO または GND へ接続
VREFP_ADC / VREFN_ADC 専用ピンとして未使用の場合は、GND 接続

TEMPDIODEp/n

専用ピンとして未使用の場合は、GND 接続



▲ Cyclone 10 GX Overview へ戻る

⑦ トランシーバー・ピン

● トランシーバー未使用の場合は

 ・クロック (REFCLK_GXB*_CHp/n) は個別に GND 接続、またはまとめて 10kΩ 抵抗を介してプルダウン

 ・RX (GXB*_RX_*p/n) は GND 接続

 ・TX (GXB*_TX_CHp/n) はフローティング

● AC/DC カップリング

 ・I/O Standard に合わせる



▲ Cyclone 10 GX Overview へ戻る

⑧ DDR3 ピン

下記ドキュメントを参考にしてください。



・ 外部メモリー・インターフェース (EMIF) 回路図の確認項目 [インテル® Cyclone® 10 GX FPGA]



▲ Cyclone 10 GX Overview へ戻る

⑨ 兼用ピン

● 各機能ピンとして使用せずユーザー I/O ピンとしても使用しない場合は、GND へ接続。

 ・ CLKUSR

 ・ DEV_OE

 ・ DEV_CLR

● nPERSTL0 を PCIe ハード IP のリセット・ピンとして使用する場合は、レベル変換器を介して、3.3V LVTTLから1.8Vに電圧をシフトダウンし接続

▲ Cyclone 10 GX Overview へ戻る

⑩ I/O ピン

内部キャリブレーションをおこなう場合は、RZQ ピンの処理が必要。

内部キャリブレーション機能を有効にできるよう RZQ ピンを使用することを推奨。

2.5/3.0-V を使用する場合は対応しているデバイスか確認。

▲ Cyclone 10 GX Overview へ戻る

Appendix : Cyclone 10 GX MSEL ピン 一覧表

MSEL Pin Settings (FPGA Configuration)



Device Family

Configuration Mode

VCCPGM(V)

POR Delay

MSEL[2:0]

Cyclone 10 GX

AS

(x1, x4)

1.8

Fast

010

Standard

011

PS, FPP

(x8、x16, x32)

1.2/1.5/1.8

Fast

000

Standard

001

▲ Cyclone 10 GX Overview へ戻る
