インテル® FPGA の開発に必要な Quartus® Prime 開発ソフトウェアおよび Questa* - Intel® FPGA Edition のインストール方法をご案内します。



[Notes]

1. Quartus® Prime 19.1 以降のインスト―ラーには、Nios® II エンベデッド・プロセッサーの開発に必要な Nios® II ソフトウェア・ビルド・ツール

  (以下、Nios II SBT) 用の Eclipse が付属していません。そのため、Quartus® Prime インストール後に別途 Windows Subsystem for Linux と Eclipse

  のインストールが必要です。詳細はこちらをご覧ください。



2. Quartus® Prime Standard および Lite Edition 21.1、ならびに Quartus® Prime Pro Edition 21.3 以降、ModelSim*-Intel® FPGA Edition は

  Questa*-Intel® FPGA Edition にリプレイスされました。

  詳細は、下記ドキュメントをご参照ください。

   ADV 2122 - Replacement of ModelSim*-Intel® FPGA Edition Software



3. Quartus® Prime は、エディションおよびバージョンにより、サポートされるオペレーティング・システムやデバイス・ファミリーのラインアップが異なります。

  インストールの前に、以下のコンテンツでご確認ください。

  Quartus® Prime サポート Windows® OS 対応表

  Quartus® Prime サポート・デバイス 対応表





以下のフローに従って、インストールを実行してください。

ファイルのダウンロード

インストールするためのファイルは、メーカーのダウンロード・センターで入手できます。

詳細は、以下のコンテンツをご覧ください。



インテル® Quartus® Prime 開発ソフトウェアおよび Questa* - Intel® FPGA Edition のダウンロード方法



なお、ダウンロードした形式によりファイルの種類が異なります。



・[Complete Download]、[Multiple Download] からダウンロード

  ⇒ .tar ファイル



・[Individual Files] タブからダウンロード

  ⇒ Quartu® Prime および Questa*-Intel® FPGA Edition : .exe ファイル (Linux は .run ファイル)

  ⇒ デバイス固有ファイル : .qdz ファイル

    ※ .qdz ファイルは、Quartus® Prime のインストーラーと同じフォルダーに保存することを推奨します。

     デバイス固有ファイルは 、Quartus® Prime インストール後に追加インストールすることができます。

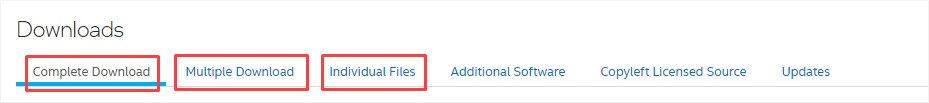

ダウンロード形式をメニューから選択

インストールの準備

※ [Individual Files] タブ内のファイルをダウンロードした場合は、次のステップ "インストール" へ進んでください。

[Complete Download] または [Multiple Download] からダウンロードした .tar ファイルは、インストール前に展開しインストールファイルを抽出する必要があります。

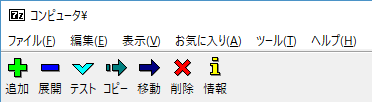

WinZip、7-Zip、WinRAR などのファイル解凍ツールが利用可能です。

ファイル解凍時には、すべてのファイルを同じフォルダーに展開しなければなりません。

(展開したファイルが別フォルダーにあると、インストーラーはそのファイルをインストールしません。)

すべてのソフトウェアとデバイスのインストールファイルが、components という名前のサブフォルダに自動的に保存されます。

インストール

インストールを開始します。



※ インストール作業は、システムの管理者権限で実行してください。

※ アンチウイルスソフトによっては、インストーラーによるダウンロードやインストールを阻害するものがあります。

  このため、インストールがスタートする前にアンチウイルスソフトを停止させることを推奨します。

  詳しくは、KDB rd07222010_954 を参照してください。

 (この Knowladge Base の内容は、最新の Quartus Prime バージョンでも同様です。)

実行するファイル

[Complete Download] または [Multiple Download] からダウンロードしたユーザーは、ファイル解凍ツールで展開したフォルダー内にある以下のファイルを実行します。

 Windows は .bat ファイル、Linux は .sh ファイルです。

スタンダードまたはライト・エディション

プロ・エディション

setup.bat または setup.sh

setup_pro.bat または setup_pro.sh



[Individual Files] タブからダウンロードしたユーザーは、以下のファイルを実行します。

 Windows は .exe ファイル、Linux は .run ファイルです。



ライト・エディション

スタンダード・エディション

プロ・エディション

Quartus® Prime(※)

QuartusLiteSetup-<version.build>-windows.exe

または

QuartusLiteSetup-<version.build>-linux.run

QuartusSetup-<version.build>-windows.exe

または

QuartusSetup-<version.build>-linux.run

QuartusProSetup-<version.build>-windows.exe

または

QuartusProSetup-<version.build>-linux.run

Questa*-Intel® FPGA Edition(※)

QuestaSetup-<version.build>-windows.exe

または

QuestaSetup-<versio.buildn>-linux.run

QuestaSetup-<version.build>-windows.exe

questa_part2-<version.build>-windows.qdz

または

QuestaSetup-<version.build>-linux.run

questa_part2-<version.build>-linux.qdz

(※) デバイス固有ファイル .qdz ファイルおよび Questa*-Intel® FPGA Edition インストールファイルは、Quartus® Prime のインストールファイルと同じフォルダー保存されていれば、Quartus® Prime のインストーラーが自動的に検出し、同時にインストールを開始します。

インストール開始

各ファイルを実行すると、ウィザードが起動します。



今回は、[Complete Download] または [Multiple Download] の tar ファイルでダウンロードした Quartus® Prime スタンダード・エディション用インストーラーを例に説明します。

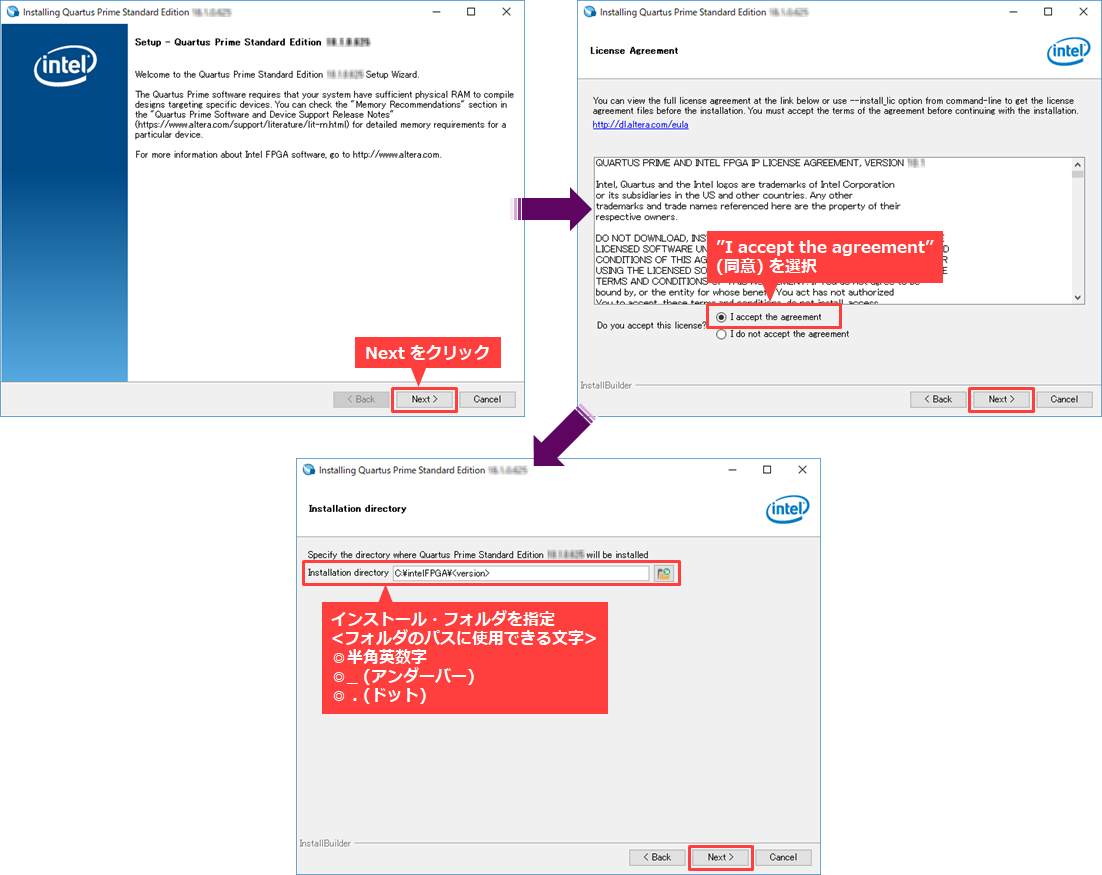

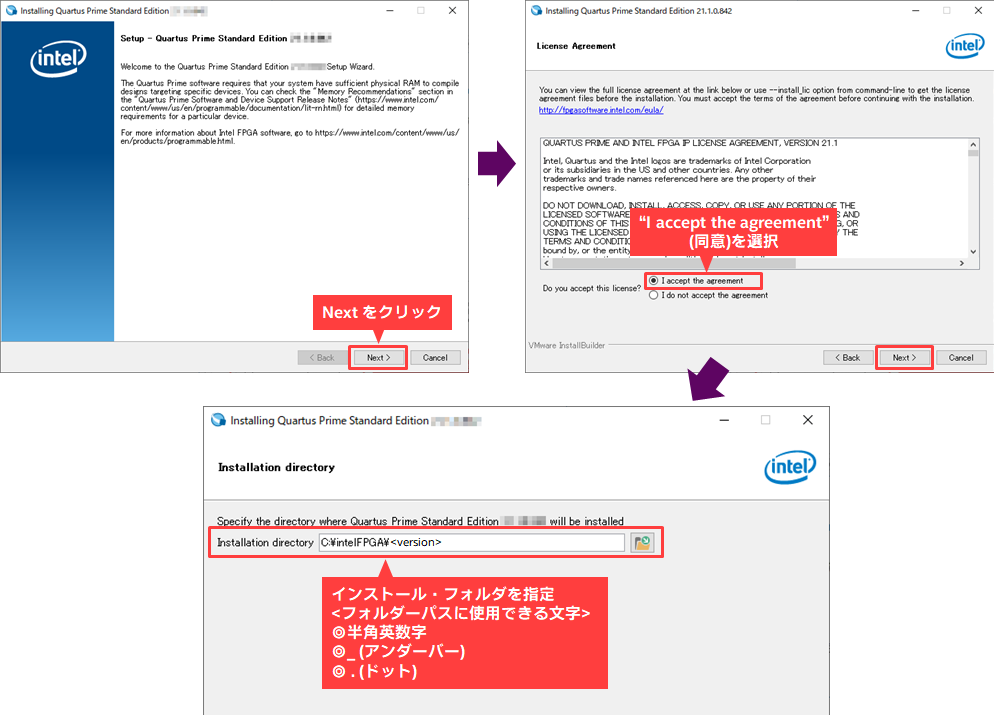

setup.bat または setup.sh を実行すると、インストーラーの GUI が起動します。

指示に従い、インストールを進めていきます。

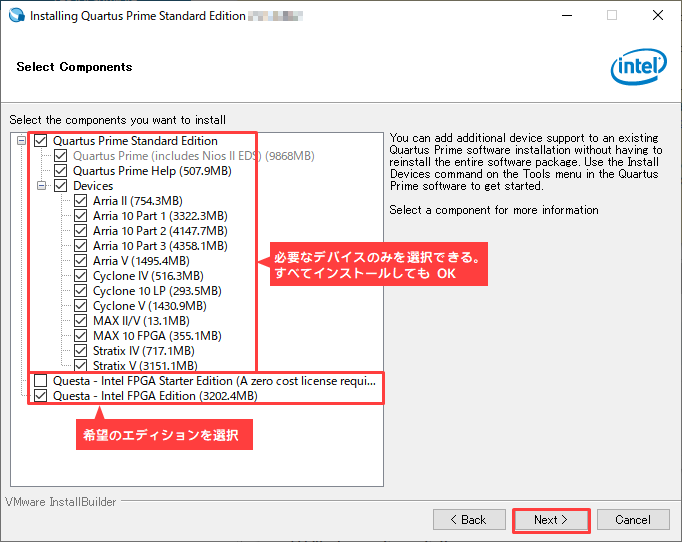

続いて、インストールするツールとデバイスファミリーを決定します。

デバイス固有ファイルおよび Questa*-Intel® FPGA Edition のインストールファイルを Quartus Prime のインストーラーと同じフォルダーに保存しておくと、自動的に検出され、同時にインストールがおこなえます。

Questa*-Intel® FPGA Edition は、無償タイプと有償タイプが選択できます。

エディションの違いは、Questa* - インテル® FPGA エディション・ソフトウェア をご覧ください。



もし、Questa*-Intel® FPGA Edition や デバイス固有ファイルを Quartus® Prime のインストール後に別途インストールする場合には

 ・ Questa*-Intel® FPGA Edition は、.exe または .run を実行し、インストーラーを起動してください。

 ・ デバイス固有ファイルの個別インストール方法は、こちらをご覧ください。

インストールするアイテムを選択

[Next] ボタンを押していくと、インストールが開始されます。

Quartus® Prime のインストールが完了すると、続けて Questa*-Intel® FPGA Edition のインストールが開始されます。そのままお待ちください。

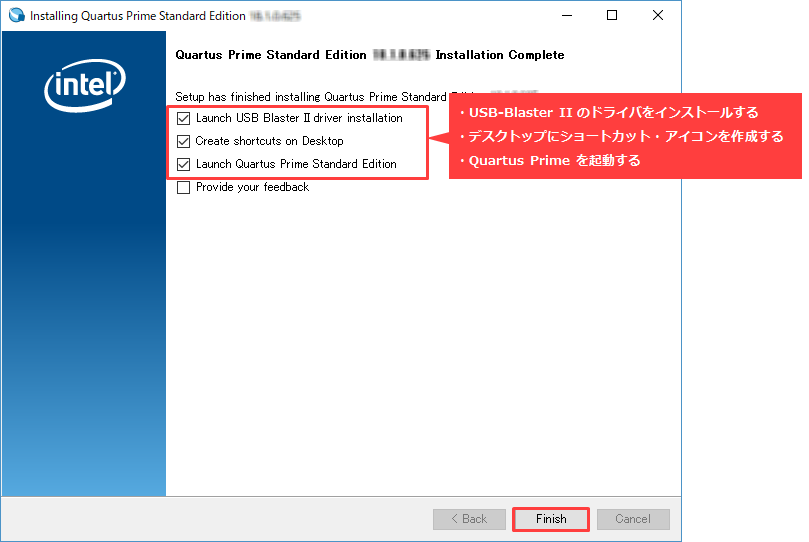

各種インストールが完了すると以下の画面が表示されます。

必要な項目を有効 (✔) にして、[Finish] ボタンをクリックしてください。

ただし、Windows 10 をご利用の場合には、"Launch USB Blaster II driver installation" は Off にしてください。

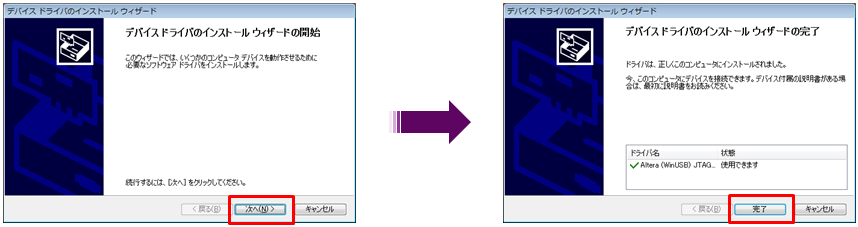

Windows 10 のバージョンによっては、このインストーラーから インテル FPGA ダウンロード・ケーブル II (USB-Blaster II) のドライバーをインストールと失敗することがあります。そのため、別途インストールすることをお勧めします。



(参考) USB-Blaster™ II のドライバーをインストールしてみよう



また、Linux をご利用の場合は、"Launch USB Blaster II driver installation" は On にしてドライバーをインストールしてください。

その後、下記を参考に インテル FPGA ダウンロード・ケーブル II ドライバーのセットアップをおこなってください。



Finish ボタンをクリックします。

以上で、Quartus® Prime、Questa*-Intel® FPGA Edition のインストールは終了です。



追加デバイスのインストール

Quartus® Prime をインストール後に、デバイス固有ファイルを追加でインストールすることができます。



1. 必要なデバイスの固有ファイル (.qdz) をダウンロードしていない場合は、事前にダウンロード・センターの [Individual Files] タブから

  ダウンロードしてください。

2. Quartus® Prime を起動します。



3. Tools メニュー > Install Devices を選択します。



4. インストーラーが起動します。ウィザードに従い、追加するデバイス固有ファイル (.qdz) の

  保存されているフォルダー・パスを指定します。



5. ウィザードに従い、インストールを開始してください。



6. インストール完了後、Quartus® Prime を再起動してください。

Nios® II を開発する際は WSL と Eclipse をインストール

インテル® FPGA 開発において Nios® II エンベデッド・プロセッサーを開発する場合は、別途 WSL と Eclipse のインストールが必要です。

詳細およびインストール方法は、下記コンテンツをご覧ください。



Quartus Prime Pro Edition 19.2 および Standard Edition 19.1 以降における Nios II Software Build Tools 環境構築⽅法 (Windows Subsystem for Linux と Eclipse のインストール)

ライセンスファイルの設定

Quartus® Prime ライト・エディションは、ライセンス不要です。Quartus® Prime を起動し、作業を開始してください。



Quartus® Prime プロ・エディション および Quartus® Prime スタンダード・エディション を利用するには、ライセンスファイルが必要です。

インストール終了後に、ライセンスファイルの設定をおこないます。

ライセンスファイルをまだ取得していない場合は、以下のコンテンツをご覧ください。



 ・ インテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition の新規ライセンスを取得する方法

 ・ 保守更新時のインテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition ライセンスを取得する方法

 ・ インテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition ライセンスに紐づいた NIC ID (Host ID) を変更する方法

 ・ 取得済みのインテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition のライセンスファイルを再発行する方法

 ・ インテル® FPGA 開発キット用のライセンスを取得する方法





ライセンスファイルの取得後、ライセンス設定をおこないます。

ライセンスの保守形態により設定方法が異なります。詳細は、ご自身の保守形態に応じたコンテンツをご覧ください。



 ・ インテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition の FIXED ライセンス設定方法

 ・ インテル® Quartus® Prime、IP および Questa* - Intel® FPGA Edition の FLOAT ライセンス設定方法





Questa*-Intel® FPGA Starter Edition は無償ツールですが、ご利用にはライセンスファイルの取得が必要です。

詳細は、下記コンテンツをご覧ください。



 ・ Questa* - Intel® FPGA Starter Edition ライセンスファイルの取得および設定方法
