インストールするファイルをダウンロードする

インストールするためのファイルは、Altera® のダウンロードセンターで入手できます。詳細は以下のコンテンツをご覧ください。

Quartus® Prime 開発ソフトウェアおよび Questa* - Altera® FPGA Edition のダウンロード方法

インストールする

インストール開始

ここでは、Quartus® Prime Standard Edition のインストール画面を用いてご案内します。Pro Edition および Lite Edition であっても、ウィザード画面やフローは類似です。

①　Quartus® Prime のインストール用ファイルを実行し、

　　インストーラーの GUI を起動します。

　

②　インストーラーの GUI が起動しますので

　　Next ボタンをクリックします。

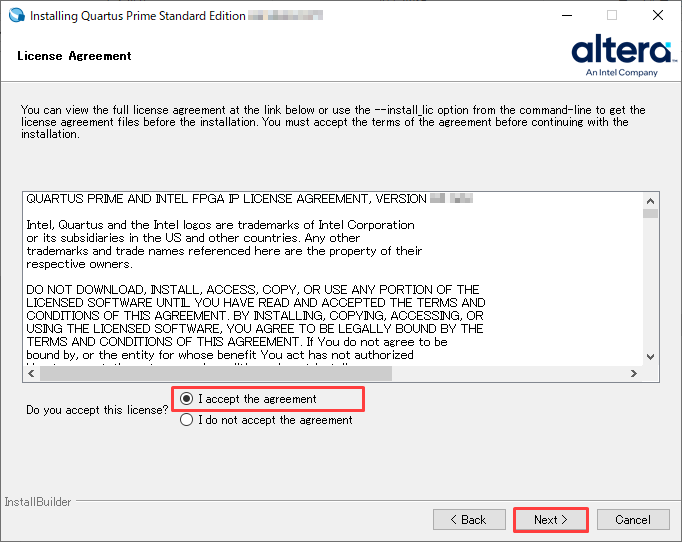

③　ライセンス・アグリーメント情報を確認し、
　　"I accept the agreement" を選択して、Next ボタンをクリック
　　します。

④　インストールするフォルダーを指定し、Next ボタンをクリック
　　します。　　

　　<Notes>
　　インストールするフォルダーパスは任意ですが、パスに全角、半角スペースは使用できません。
　　特に理由がなければ、デフォルトで指定されたパスにインストールしてください。

　　　　[Pro Edition]　　　  C:\altera_pro\<version>
　　　[Standard Edition]　C:\altera\<version>std
　　　[Lite Editoin]　　　  C:\altera_lite\<version>std

⑤　ダウンロードしたファイルのラインナップから
　　インストールする項目を選択 (☑) します。
　　その後 Next ボタンをクリックします。

⑥　ディスクの空き容量を確認し、Next ボタンをクリックします。

⑦　インストールが開始されます。
　　Quartus® Prime <Pro or Standard or Lite> Edition やデバイスファイルの
　　インストールが完了後、Questa*-Intel® FPGA (Starter) Edition や
　　Ashling RiscFree IDE もダウンロードしている場合は、これらも自動で
　　インストールが開始されます。

⑧　インストールが完了すると右図の画面が表示されます。
　　Launch USB Blaster II driver installation オプションは On、
　　Create shortcuts on Desktop オプションはお好みで選択してください。
　　Finish ボタンをクリックします。
　

　　Launch USB Blaster II driver installation = On にした場合、

　　Finish ボタン押下後にデバイスドライバーのインストールが開始されます。　

　　次項へ進んでください。

デバイスドライバーのインストール

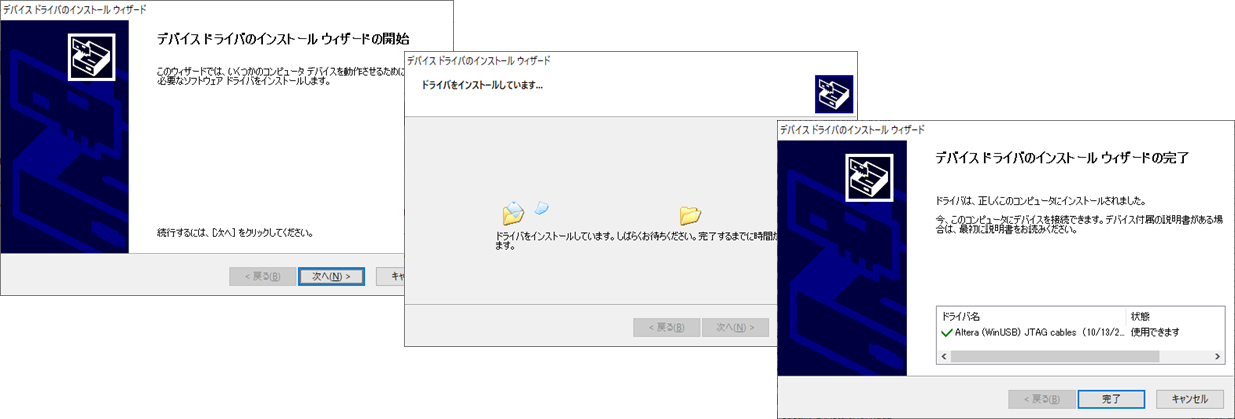

①　[デバイス ドライバーのインストール ウィザード] が起動します。次へ(N) ボタンをクリックします。　

　

②　ドライバーのインストールが行われ、その後 "デバイス ドライバーのインストール ウィザードの完了" と画面に表示されます。
　　リスト内の "Altera (WinUSB) JTAG Cables" の状態が "使用できます" と表示されていることを確認し、完了ボタンをクリックします。

以上で、インストール作業は完了です。

　

[Notes]

Altera® FPGA 用のダウンロードケーブル USB-Blaster™ をご利用になる場合も、専用のデバイスドライバーが必要です。

インストール方法は、下記コンテンツをご覧ください。

USB-Blaster™ のドライバーをインストールしてみよう

デバイスファイルを追加インストールする

Quartus® Prime をインストールした後で、未インストールのデバイスファミリーを追加することができます。

①　追加インストールしたいデバイスファイル (.qdz) は、ダウンロードセンターの [Individual Files] タブから事前に入手します。

　

②　Quartus® Prime を起動します。

　

③　 Tools メニュー ＞ Install Devices を選択します。

 　　もし インストールウィザードが起動しない場合は

　　・ Windows の場合　→　Windows のスタートメニューから Quartus Prime のフォルダーを展開し、

　　　　　　　　　　　　　Device Installer を選択してください。

　　・ Linux の場合　→　下記フォルダーにある dev_install.run を実行してください。

　　　　　　　　　　　　/quartus_prime_install_dir/common/devinfo/dev_install

　

④　インストールウィザードが起動します。ウィザードに従い、追加するデバイスファイル (.qdz) の

　　保存されているフォルダーパスを指定します。

　

⑤　ウィザードに従い、インストールを開始してください。



⑥　インストール完了後、Quartus® Prime を再起動してください。

Nios® II を開発する際は WSL と Eclipse をインストール

Altera® FPGA 開発において Nios® II エンベデッド・プロセッサーを開発する場合は、別途 WSL と Eclipse のインストールが必要です。

詳細およびインストール方法は、下記コンテンツをご覧ください。

Quartus Prime Pro Edition 19.2 および Standard Edition 19.1 以降における Nios II Software Build Tools 環境構築⽅法 (Windows Subsystem for Linux と Eclipse のインストール)

[Notes] 新規ご開発の場合は、Nios® V エンベデッド・プロセッサーをご利用ください。

ライセンスファイルの設定

Quartus® Prime Lite Edition は、ライセンスファイルの取得・設定は不要です。Quartus® Prime Lite Edition を起動し、作業を開始してください。

Quartus® Prime Pro Edition および Quartus® Prime Standard Edition を利用するには、ライセンスの購入 および ライセンスファイルの取得・設定が必要です。

ライセンスを購入後、事前に Serl-Service License Center においてライセンスファイルを取得し、Quartus® Prime インストール終了後に、ライセンスファイルの設定をおこないます。

ライセンスファイルをまだ取得していない場合は、以下のコンテンツをご覧ください。

 ・ Quartus® Prime、IP および Questa* - Altera® FPGA Edition の新規ライセンスを取得する方法

 ・ 保守更新時の Quartus® Prime、IP および Questa* - Altera® FPGA Edition ライセンスを取得する方法

 ・ Quartus® Prime、IP および Questa* - Altera® FPGA Edition ライセンスに紐づいた NIC ID (Host ID) を変更する方法

 ・ 取得済みの Quartus® Prime、IP および Questa* - Altera® FPGA Edition のライセンスファイルを再発行する方法

 ・ Altera® FPGA 開発キット用のライセンスを取得する方法

ライセンスファイルの取得後、ライセンス設定をおこないます。

ライセンスの保守形態により設定方法が異なります。詳細は、ご自身の保守形態に応じたコンテンツをご覧ください。

 ・ Quartus® Prime、IP および Questa* - Altera® FPGA Edition の FIXED ライセンス設定方法

 ・ Quartus® Prime、IP および Questa* - Altera® FPGA Edition の FLOAT ライセンス設定方法

Questa*-Altera® FPGA Starter Edition は無償ツールですが、ご利用にはライセンスファイルの取得および設定が必要です。

詳細は、下記コンテンツをご覧ください。

 ・ Questa* - Altera® FPGA Starter Edition ライセンスファイルの取得および設定方法
