高精度アナログ回路用の電源評価ボードを開発

高性能なアナログ・デバイセズ社の電源ICを使用し、マクニカが電源評価ボードを開発しました。この電源評価ボードは、以下のような高精度アナログ回路の開発をご検討の設計者におすすめします。



・プラスマイナス電源

・高精度・高音質などの低ノイズ電源を必要としているアナログ回路

・絶縁のプラスマイナス電源

・システムのサブ電源用のAC/DC電源



新しい電源回路の導入の検討に評価をご希望のお客様は、こちらからお問い合わせください。



1. +/-12V Output Isolated DC/DC Board with LT8302

±12V出力DC/DC絶縁電源リファレンス・ボードLT8302
図1:±12V出力DC/DC絶縁電源リファレンス・ボード

PLC(プログラマブル・ロジック・コントローラー)やFA(ファクトリー・オートメーション)機器向けに特化した、±12V絶縁DC/DC電源のリファレンス・ボードです。



製品仕様

入力電圧
8~36V
出力電圧
±12V (±15Vに変更可能)
出力電流
400mA (入力電圧12V時)



+/-12V Output Isolated DC/DC ボード詳細ページ



2. 24V Output Isolated AC/DC Board with LT8315

24V出力AC/DC絶縁電源リファレンス・ボード LT8315
図2:24V出力AC/DC絶縁電源リファレンス・ボード

産業機器向けに、24V出力のAC/DC電源回路のリファレンス・ボードを開発しました。出力可能な電力は約3ワットで、制御基板やオプションボード用の電源として使用可能と考えています。

製品仕様

入力電圧
90~265VAC
出力電圧
24V
出力電流
140mA



24V Output Isolated AC/DCボード詳細ページ

3. +/-12V Output Multi-Topology DC/DC with LT8471

+/-12V 出力 Multi-Topology DC/DC電源リファレンス・ボード LT8471
図3:+/-12V 出力 Multi-Topology DC/DC電源リファレンス・ボード

音響機器や産業機器で使用される高精度アナログ回路に最適な、プラス・マイナス電源のリファレンス・ボードを開発しました。降圧/昇圧/昇降圧に対応しているため、幅広い入力電圧に対応して、オペアンプ用のプラス・マイナス電源を実現することが可能です。

製品仕様

入力電圧
6~36V
出力電圧
±12V
出力電流
1.1A(36V入力時)



+/-12V Output Multi-Topology DC/DCボード詳細ページ

4. Ultra-Low Noise, Ultra-High PSRR +/-12V DC/DC with LT3045 & LT3094

低ノイズ電源のリファレンス・ボード LT3045 & LT3094
図4:低ノイズ電源のリファレンス・ボード LT3045 & LT3094

音響機器、CCDや微小信号センサー処理回路に最適な0.8µVRMS(10Hz~100kHz)低ノイズ電源のリファレンス・ボードを開発しました。±12V出力は、超高PSRRのLDOで構成しているため、高精度アナログ回路に最適なリファレンス・ボードとなっています。



製品仕様

入力電圧
12.5V~20V、-20V~-12.5V
出力電圧
±12V
出力電流
Max 500mA



+/-12V 出力超低ノイズ DC/DCボード詳細ページ

5. 24V/±15V/±12V/±5V Output isolated DC/DC Board with LT3999

高電圧の機能絶縁タイプ可変入出力DC/DC電源のリファレンス・ボード
24V/±15V/±12V/±5V出力絶縁DC/DCリファレンス・ボード

産業ロボットや医療機器、テスターなどのアナログ回路向けに特化した、プッシュプルの低ノイズ、小型、最大24Vまでの高電圧の機能絶縁タイプ可変入出力DC/DC電源のリファレンス・ボードとなっています。

製品仕様

入力電圧
24V, 12V(ジャンパー設定による)
出力電圧
±15V, ±12V, ±5V(ジャンパー設定による)
出力電流
100mA



24V/±15V/±12V/±5V出力絶縁DC/DCボード詳細ページ

6. IEEE802.3bt(PoE++)準拠PSE絶縁電源リファレンスボード

IEEE802.3bt(PoE++)準拠PSE絶縁電源リファレンスボード
IEEE802.3bt(PoE++)準拠PSE絶縁電源リファレンスボード

産業機器向けロボットやスイッチングハブなどクローズドネットワークによる電源供給向けにご評価いただけるIEEE802.3bt(PoE++)規格のPSE絶縁電源に特化したリファレンスボードです。

製品仕様

入力電圧
12.0V
出力電圧
55.8V(54.75V~57V出力可)
出力電力
90W(1.7A)



IEEE802.3bt(PoE++)準拠PSE絶縁電源リファレンスボード詳細ページ

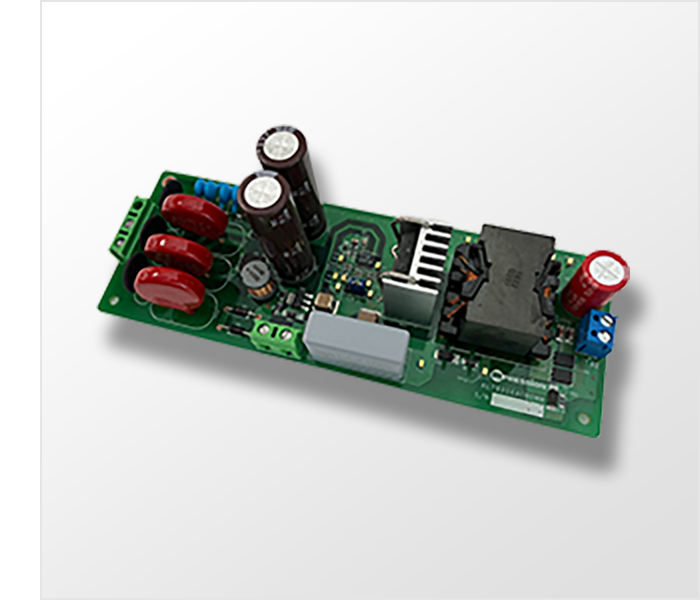

7. 12V Output Isolated AC/DC (WW+JPN) Board with LT8316+SiC

単相/三相のAC電源入力可能なAC/DCリファレンスボード
単相/三相のAC電源入力可能なAC/DCリファレンスボード

産業インバーターやパワコン、PLCなどの産業機器向けに特化した、12V出力可能なAC/DCリファレンス・ボードを開発しました。AC電源を直接入力できるように整流回路を搭載しており、低消費電力かつ小型なAC/DC絶縁電源のリファレンスボードです。

製品仕様

入力電圧
AC入力:85~528VAC
DC入力:120~745VDC()
出力電圧
12VDC
出力電流
4A

 ※DC入力はオプションのため、外部で電流制限が必要

単相/三相のAC電源入力可能なAC/DCリファレンスボード詳細ページ

8. 12V Output Isolated AC/DC (JPN) Board with LT8316

単相のAC電源入力可能なAC/DCリファレンスボード
単相のAC電源入力可能なAC/DCリファレンスボード

産業インバーターやパワコン、PLCなどの産業機器向けに特化した、12V出力可能なAC/DCリファレンス・ボードを開発しました。AC電源を直接入力できるように整流回路を搭載しており、低消費電力かつ小型なAC/DC絶縁電源のリファレンスボードです。

製品仕様

入力電圧
AC入力:85~528VAC
出力電圧
12VDC
出力電流
4A


単相のAC電源入力可能なAC/DCリファレンスボード詳細ページ
