ref#3

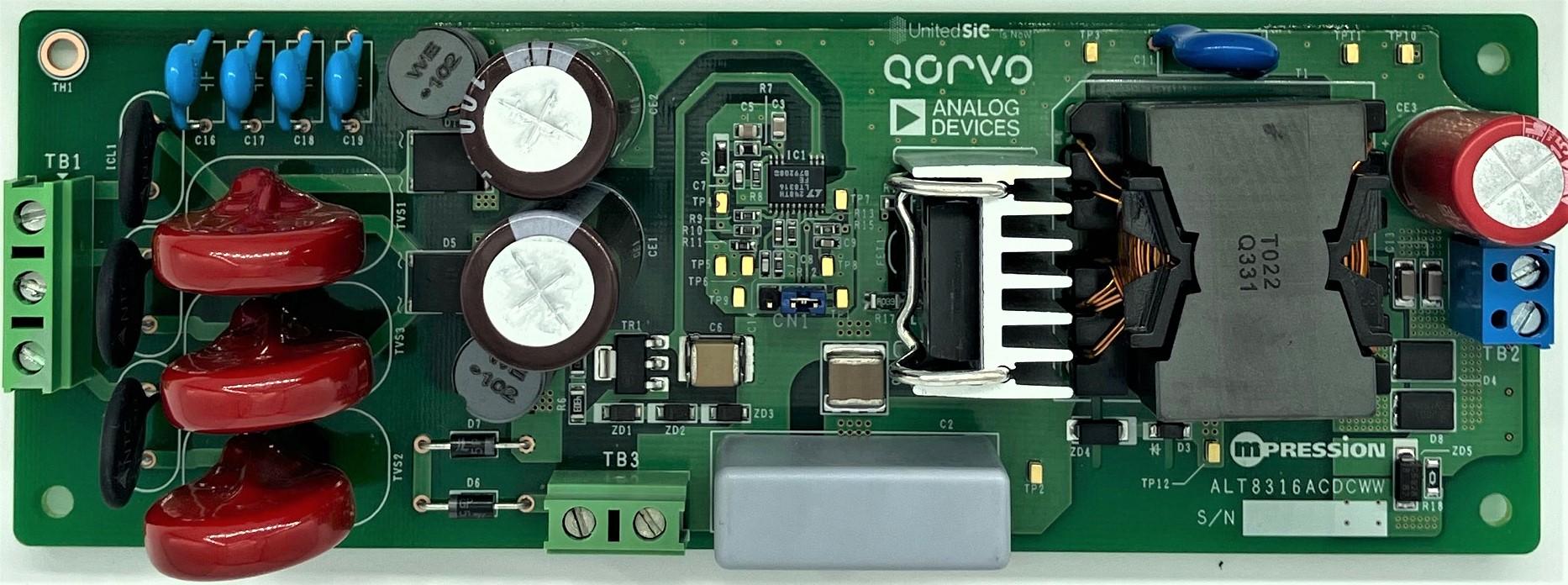

産業インバーターやパワコン、PLCなどの産業機器向けに特化した、12V出力可能なAC/DCリファレンス・ボードを開発しました。AC電源を直接入力できるように整流回路を搭載しており、低消費電力かつ小型なAC/DC絶縁電源のリファレンス・ボードです。

AC電源入力として、単相(100V,200V)と三相(200V,480V)に対応しており、お客様のアプリケーションに合わせた様々なシステムに適用が可能です。また、DC入力の端子もオプションとして用意しています。

このリファレンス・ボードでは、アナログ・デバイセズ社の絶縁電源フライバック・コントローラーIC(型式:LT8316EFE#TRPBF)を使用しています。その他はSiC FET(Qorvo社 型式:UJ3C120150K3S)、インダクター(Wurth Elektronik社 型式:7447480102)を用いて設計しています。


資料はこちら







ref#3

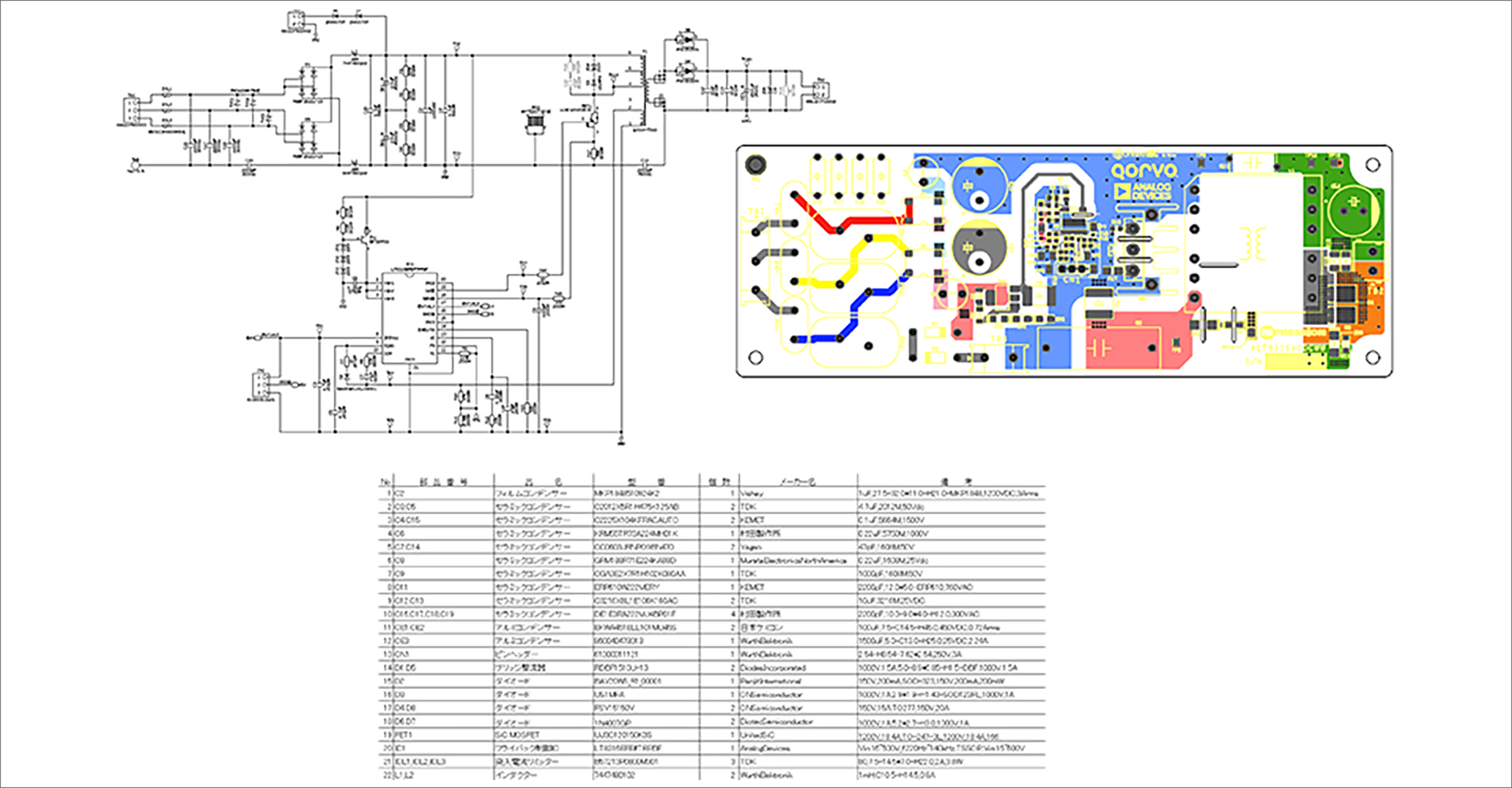

回路図、レイアウト、BOMリスト

LT8316の特長

  • 広い入力電圧範囲:16V~600V
  • レギュレーション用の光アイソレーター不要
  • 準共振境界モード動作
  • 定電流および定電圧レギュレーション
  • 低リップル軽負荷Burst Mode🄬動作
  • 低自己消費電流:75μA
  • プログラマブルな電流制限およびソフトスタート
  • 高電圧ピンのスペースを確保した TSSOP パッケージ

製品仕様



入力電圧

AC入力

85~528VAC

DC入力

120~745VDC()

出力電圧

12VDC

出力電流

4A

※DC入力はオプションのため、外部で電流制限が必要
