ADI社の LT830Xシリーズ、汎用トランスの使用により設計工数を削減
アナログ･デバイセズ社（ADI社）が提供するLT830X シリーズは汎用トランス使用によって設計工数が削減可能な、スイッチ内蔵のフライバック・レギュレーターです。
この製品を使用することにより、従来のデバイスでは実現できなかった小型化、省スペース、設計簡素化に寄与いたします。
また、汎用トランスにはリファレンス登録されているウルトエレクトロニクス社製のトランスをご使用いただくことで、信頼性・供給面での安定性をより向上させることができます。
スイッチ内蔵のフライバック・レギュレーター LT830X シリーズの特長
LT830X シリーズには、以下の特長があります。
・入力・負荷・温度の全範囲にわたり±5%以下のレギュレーションを実現
・同等の連続導通モードの設計に比べて小型のトランスの使用が可能
・低出力リップルのBurst Mode動作により軽負荷時でも高効率を維持
・出力電圧は1本の外付け抵抗とトランスの巻き数比で容易に設定可能
・巻き数比やインダクタンス値が固定されている汎用トランスを使用可能

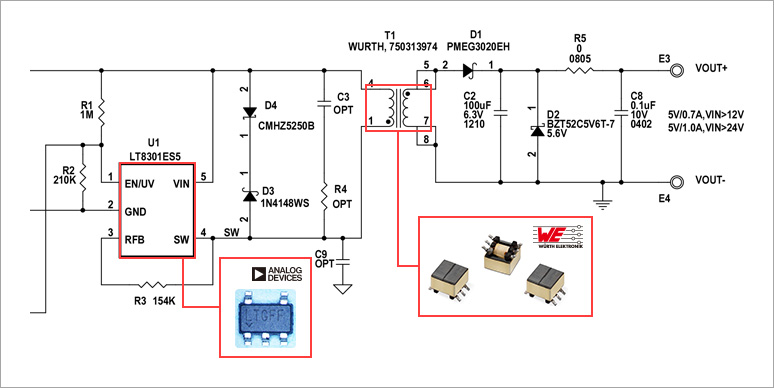

ウルトエレクトロニクス社の汎用トランスによる、コストダウンの実現・市場への早期投入
絶縁型DC/DCコンバーターの設計において一番手間が掛かるのが、トランスの選定です。
一般的な絶縁電源ではトランスはカスタム設計が必要となるケースが多いですが、LT830X シリーズは汎用トランスを使用することができるため、データシートに記載されているリファレンス部品と組合わせることで簡単に絶縁電源の構成が可能となります。
LT830X のデータシートには、複数のメーカーのトランスがリファレンスとして示されております。その中でもデモボードにも搭載されており、パワーインダクターなどもリファレンスとなっているウルトエレクトロニクス社であれば、下記のような点でメリットをご提供いたします。
・豊富な標準品から選択することによりコストダウンを実現
・リファレンス採用品で、評価工数を大幅削減
・原則ディスコンなしで、EOL による設計変更が不要
LTspiceのモデルも完備
LT830X シリーズのモデルに加え、ウルトエレクトロニクス社製トランスのモデルも用意されているため、より実機に近い環境でシミュレーションをおこなっていただくことが可能です。
製品概要
LT830X シリーズラインナップ
下記にLT830X シリーズの性能別一覧を記載いたします。
LT830X シリーズの各製品に対する、ウルトエレクトロニクス社製トランスのリファレンス一覧を、下記に記載いたします。

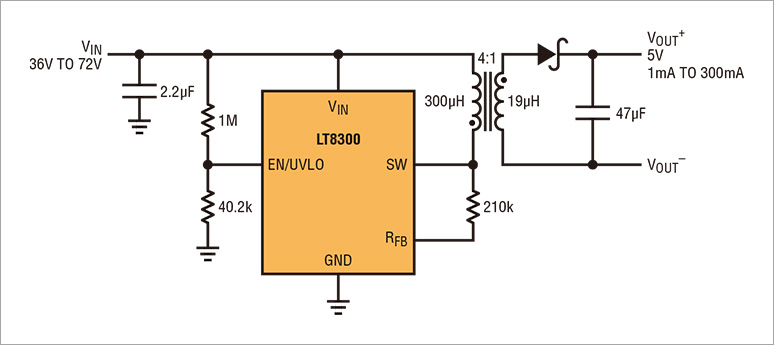

LT8300推奨トランス一覧 ＜最大出力電力 2.5W＞
| トランスの 製品番号 |
LPRI (μH) |
LLEAKAGE (μH) |
NP:NS:NB | ターゲット・アプリケーション |
| 750312367 | 400 | 4.5 | 8:1 | 48V ～ 3.3V/0.51A、24V ～ 3.3V/0.37A、12V ～ 3.3V/0.24A |
| 750312557 | 300 | 2.5 | 6:1 | 48V ～ 3.3V/0.42A、24V ～ 3.3V/0.32A、12V ～ 3.3V/0.22A 48V ～ 5V/0.38A、24V ～ 5V/0.27A、12V ～ 5V/0.17A |
| 750312365 | 300 | 1.8 | 4:1 | 48V ～ 5V/0.29A、24V ～ 5V/0.22A、12V ～ 5V/0.15A |
| 750312558 | 300 | 1.75 | 2:1:1 | 48V ～ ±12V/67mA、24V ～ ±12V/50mA、12V ～ ±12V/33mA 48V ～ ±15V/62mA、24V ～ ±15V/44mA、12V ～ ±15V/28mA |
| 750312559 | 300 | 2 | 1:1 | 48V ～ 24V/67mA、24V ～ 24V/50mA、12V ～ 24V/33mA |
| 750311019 | 400 | 5 | 6:1:2 | 48V ～ 3.3V/0.42A、24V ～ 3.3V/0.32A、12V ～ 3.3V/0.22A 48V ～ 5V/0.38A、24V ～ 5V/0.27A、12V ～ 5V/0.17A |
| 750311558 | 300 | 1.5 | 4:1:1 | 48V ～ 5V/0.29A、24V ～ 5V/0.22A、12V ～ 5V/0.15A |
| 750311660 | 350 | 3 | 2:1:0.33 | 48V ～ 12V/0.134A、24V ～ 12V/0.1A、12V ～ 12V/0.066A 48V ～ 15V/0.124A、24V ～ 15V/0.088A、12V ～ 15V/0.056A |
| 750311838 | 350 | 3 | 2:1:1 | 48V ～ ±12V/67mA、24V ～ ±12V/50mA、12V ～ ±12V/33mA 48V ～ ±15V/62mA、24V ～ ±15V/44mA、12V ～ ±15V/28mA |
| 750311659 | 300 | 2 | 1:1:0.2 | 48V ～ 24V/67mA、24V ～ 24V/50mA、12V ～ 24V/33mA |
LT8301推奨トランス一覧 ＜最大出力電力 6W＞
| トランスの 製品番号 |
幅 × 奥行き × 高さ (mm) | LPRI (μH) |
LLKG (μH) |
NP:NS | RPRI (mΩ) |
RSEC (mΩ) |
ターゲット・アプリケーション | ||
| VI (NV) |
VOU (TV) |
IOU (TA) |
|||||||
| 750313973 | 15.24 × 13.34 × 11.43 | 40 | 1 | 4:1 | 80 | 40 | 8 to 36 | 3.3 | 0.80 |
| 750370047 | 13.35 × 10.8 × 9.14 | 30 | 1 | 3:1:1 | 60 | 12.5 | 8 to 32 | 5 | 0.55 |
| 750313974 | 15.24 × 13.34 × 11.43 | 40 | 1 | 3:1 | 80 | 50 | 8 to 36 | 5 | 0.55 |
| 750313970 | 15.24 × 13.34 × 11.43 | 40 | 1 | 2:1 | 80 | 70 | 18 to 42 | 3.3 | 0.75 |
| 750310799 | 9.14 × 9.78 × 10.54 | 25 | 0.125 | 1:1:0.33 | 60 | 74 | 8 to 30 | 12 | 0.22 |
| 750313972 | 15.24 × 13.34 × 11.43 | 40 | 1 | 1:1 | 80 | 185 | 18 to 42 | 5 | 0.42 |
| 750313975 | 15.24 × 13.34 × 11.43 | 40 | 1 | 1:2 | 110 | 865 | 8 to 36 | 24 | 0.12 |
| 750313976 | 15.24 × 13.34 × 11.43 | 40 | 1 | 1:4 | 110 | 2300 | 8 to 32 | 48 | 0.05 |
LT8302推奨トランス一覧 ＜最大出力電力 18W＞
| トランスの 製品番号 |
幅 × 奥行き × 高さ (mm) | LPRI (μH) |
LLKG (μH) |
NP:NS | RPRI (mΩ) |
RSEC (mΩ) |
ターゲット・アプリケーション | ||
| VI (NV) |
VOU (TV) |
IOU (TA) |
|||||||
| 750311625 | 17.75 × 13.46 × 12.70 | 9 | 0.35 | 4:1 | 43 | 6 | 8 ～ 32 | 3.3 | 2.1 |
| 750311564 | 17.75 × 13.46 × 12.70 | 9 | 0.12 | 3:1 | 36 | 7 | 8 ～ 32 | 5 | 1.5 |
| 750313441 | 15.24 × 13.34 × 11.43 | 9 | 0.6 | 2:1 | 75 | 18 | 8 ～ 32 | 5 | 1.3 |
| 750311624 | 17.75 × 13.46 × 12.70 | 9 | 0.18 | 3:2 | 34 | 21 | 8 ～ 32 | 8 | 0.9 |
| 750313443 | 15.24 × 13.34 × 11.43 | 9 | 0.3 | 1:1:1 | 85 | 100 | 8 ～ 36 | ±12 | 0.3 |
| 750313445 | 15.24 × 13.34 × 11.43 | 9 | 0.25 | 1:2 | 85 | 190 | 8 ～ 36 | 24 | 0.3 |
| 750313457 | 15.24 × 13.34 × 11.43 | 9 | 0.25 | 1:4 | 85 | 770 | 8 ～ 36 | 48 | 0.15 |
| 750313460 | 15.24 × 13.34 × 11.43 | 12 | 0.7 | 4:1 | 85 | 11 | 4 ～ 18 | 5 | 0.9 |
| 750311342 | 15.24 × 13.34 × 11.43 | 15 | 0.44 | 2:1 | 85 | 22 | 4 ～ 18 | 12 | 0.4 |
| 750313439 | 15.24 × 13.34 × 11.43 | 12 | 0.6 | 2:1 | 115 | 28 | 18 ～ 42 | 3.3 | 2.1 |
| 750313442 | 15.24 × 13.34 × 11.43 | 12 | 0.75 | 3:2 | 150 | 53 | 18 ～ 42 | 5 | 1.6 |
