産業ロボットや医療機器、テスターなどの機器は、センサー用の高精度なアナログ信号処理回路が多く実装されており、それらアナログ回路にはプラス・マイナス電源が必要になります。また、センサーノードでの想定外故障によるシステム全体への波及を防ぐという信頼性上の理由から、電源の絶縁化が必須となっています。

この度、マクニカでは、産業ロボットや医療機器、テスターなどのアナログ回路向けに特化した、プッシュプルの低ノイズ、小型、最大24Vまでの高電圧の機能絶縁タイプ可変入出力DC/DC電源のリファレンス・ボードを開発しました。

お客様のアプリケーションに合わせた可変電圧出力と固定電圧出力の2回路構成の機能絶縁を利用できますので、さまざまな絶縁型電源アプリケーションへ幅広いカバレッジを実現します。

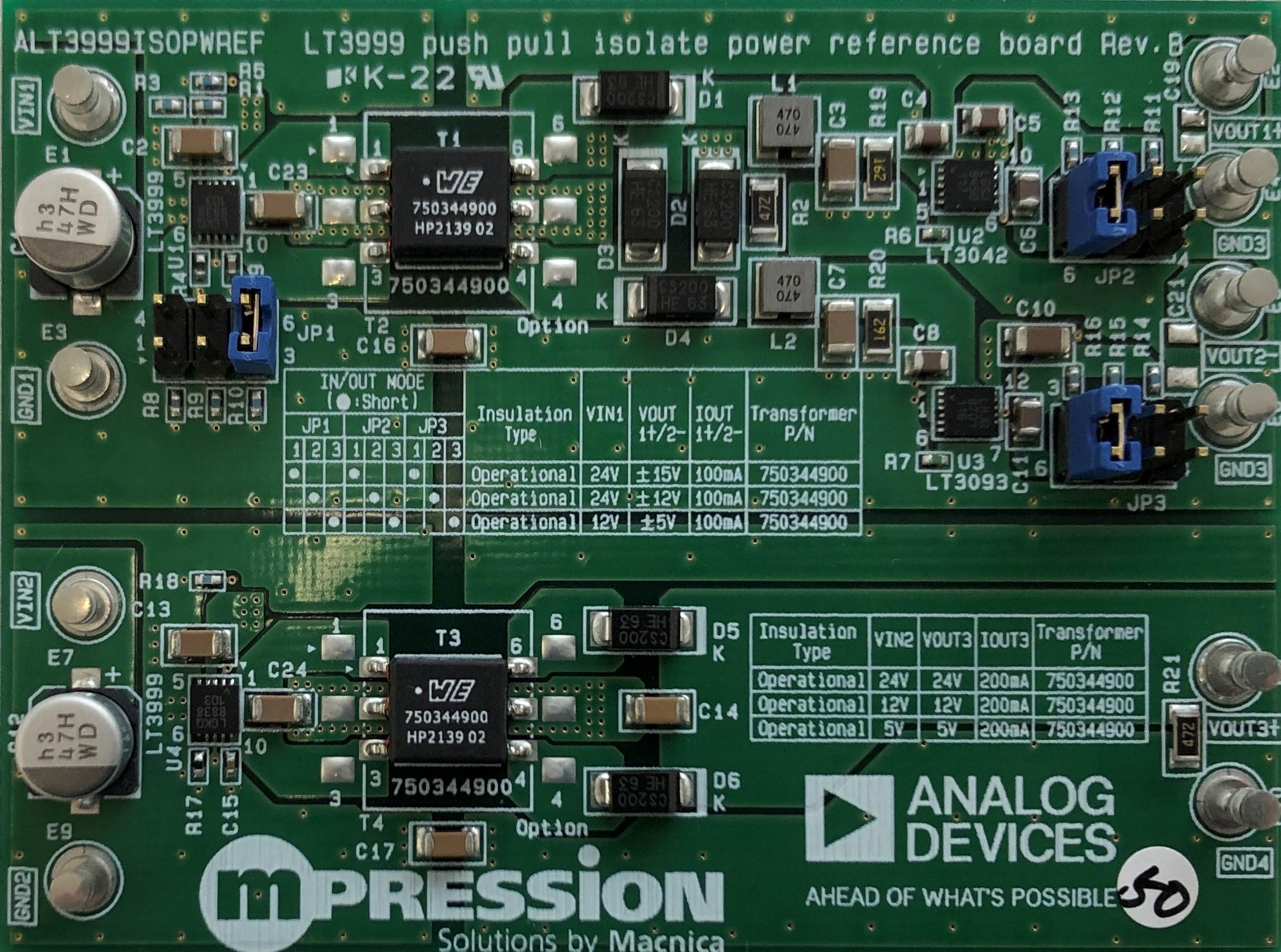

このリファレンスボードは、アナログ・デバイセズ社の絶縁電源コントローラーIC(型式：LT3999）と汎用トランス（Wurth Elektronik社型番：750344900 ）を用いて設計しています。絶縁電源は、トランスの入手性が問題となることが多いですが、汎用品であるため安心して産業ロボットや医療機器向けのシステムに適用できます。

また、強化絶縁電源が必要なアプリケーション向けに強化絶縁トランスオプションを用意しています。
