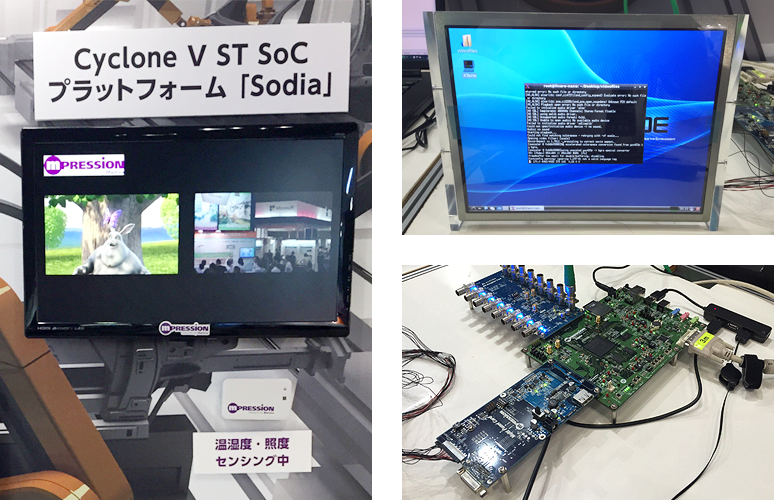

ET2015 のマクニカ Mpression ブースでは、17日にプレスリリースをしたアルテラ社Cyclone® V ST SoC搭載評価ボード「Mpression Sodia」を活用してSDIカメラ映像とSD内動画をLVDS基板@1024x768(XGA)画面に合成出力するデモンストレーションを行いました。このページでは、そのデモの概要をお伝えします。
デモ概要

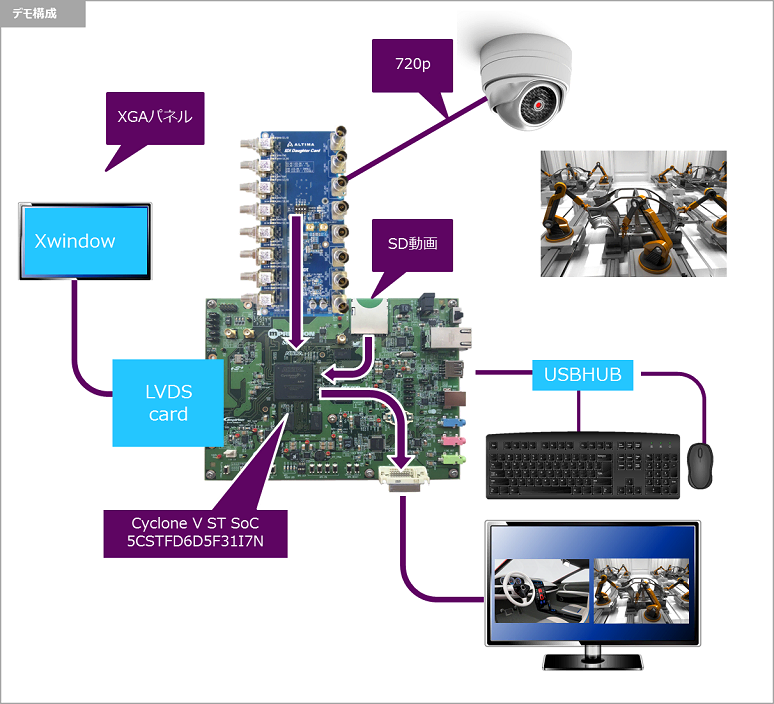

SDIのカメラ入力がSodiaに入力され、SDカード内の動画が Cyclone V SoC で Decodeされ、両方の動画が画面合成されて、DVIに出力されます。合わせて、Cyclone V SoC 上でLinuxが走り、XwindowがLVDSパネルで走ります。動画イメージは、Xwindowでの制御（キーボード＆マウスを使用）で、DVIに出力されます。
使用している製品
| 製 品 | メーカー | |
| 基 板 | Cyclone V ST SoC プラットフォーム「Sodia」 | Mpression |
| 8ch IN/OUT SDIドータカード | Altima / Terasic | |
| LVDSドータカード | Mpression | |
| 周 辺 | SDIカメラ・同軸ケーブル、USBキーボード、USBマウス、USB HUB、SDカード、USBケーブルDVI(又はHDMI)ディスプレイ・ケーブル | - |
Sodiaとは？

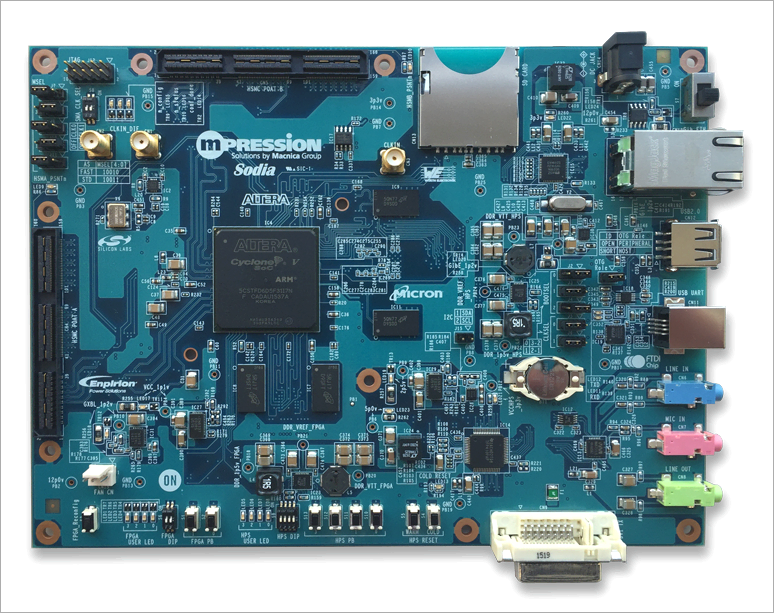

Sodiaボードは、アルテラ社ARMベースCyclone V ST SoC FPGA を搭載した評価ボードで、ハードウェアおよびソフトウェア開発者が実アプリケーションに近い環境で迅速にエンベデッド・システム・デザインの開発を行えるプラットフォームです。Sodiaボードは、Helio (Cyclone V SoCスタータキット)の上位機種であり、HelioのHPS周辺機能のほとんどを継承し、ソフトウェア互換性があるためHelioボードからの拡張を検討されているユーザにも最適です。
- OpenCL を使った SoC FPGA のアクセラレーション - Sodia の活用例 -
- ビデオ変換とOpenCLを使用したデモンストレーション - Sodia の活用例 -
Mpression Sodiaボードを使用し、ビデオ変換とOpenCLを使用した3種類のデモを紹介 - アルテラ Cyclone V ST SoC でLinux を動かし小型 LCD に表示させる -Sodiaの活用例-
- Cyclone V ST SoC プラットフォーム「Sodia」でカメラ映像と動画を1024x768(XGA)画面に合成出力
- 「Sodia」のここがスゴイ！ ～開発者の熱い思い～ 動作の安定性の確保と基板開発にそのまま流用
Sodia の特徴はスペックだけではありません！それは、Sodia 開発者が大切にした「お客様目線」 - ソフトウェア互換だけど Sodia ってHelio と何が違うの？
- RocketBoards.org
リファレンスマニュアル、Getting Started、基板回路図、基板部品表、基板レイアウト図、LinuxおよびFPGAリファレンスデザイン、デモデザインをRocketBoardsサイトに公開
