製造業向けセンシング・データ分析パッケージ

センサーを使用した重要設備のコンディションモニタリング、異常検知、予知保全に最適

  • データ取得に必要なセンサーからソフトウェアまでをパッケージ化
  • 本パッケージを使用することで、ユーザー様にてセンシング及び初期データ分析が可能

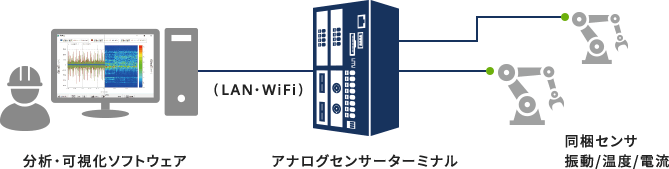

システム構成

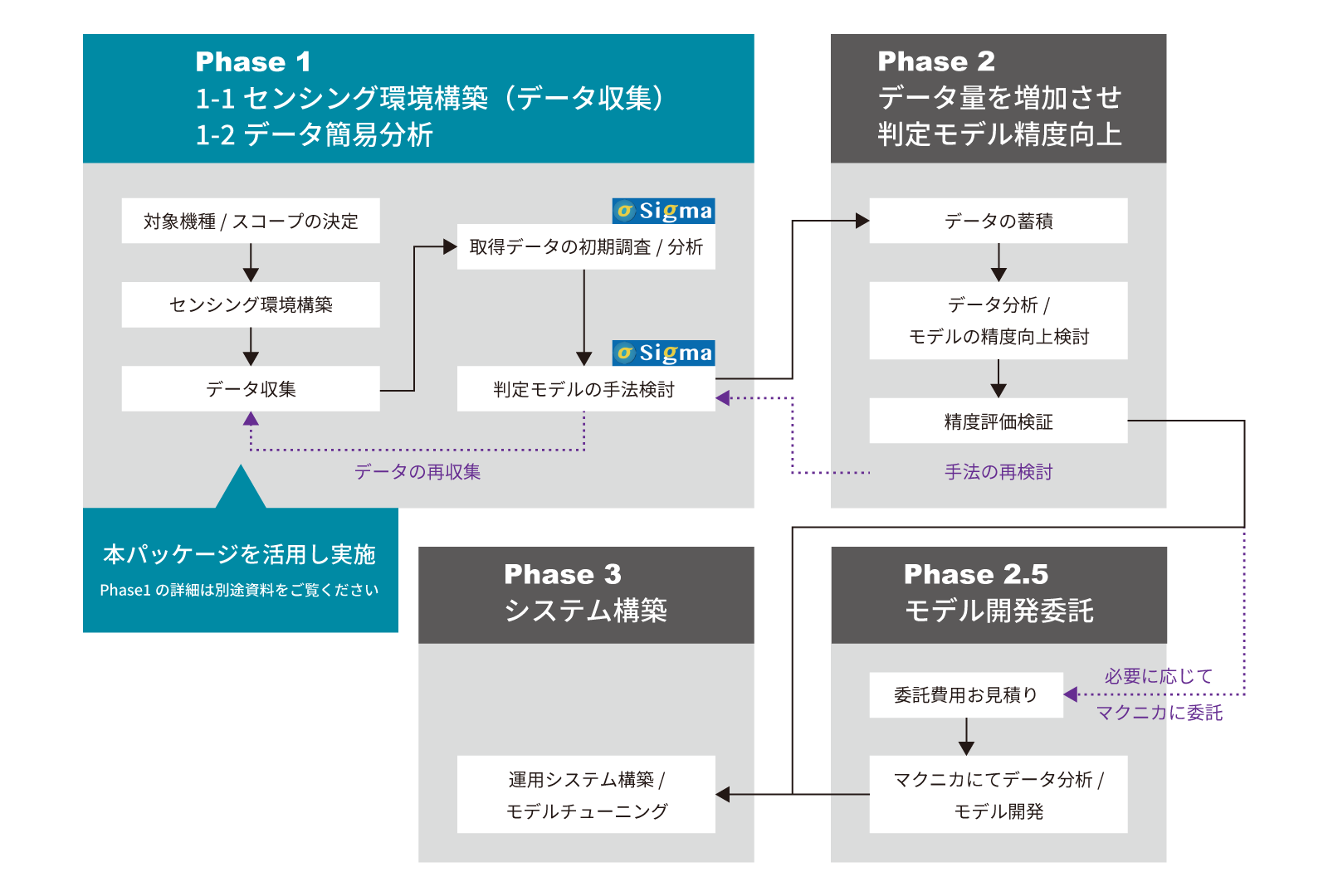

予知保全・異常検知システム構築に向けた 一般的なプロジェクトマイルストーン

本パッケージを活用し、Phase1をユーザー様にて実施することができます。

拡大して見る

パッケージ内容

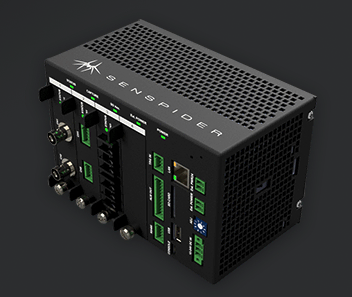

① センサーデータ収集ユニット


特徴

■ 必要な機能がオールインワン(センサー電源 / センサーアンプ / データロガー / コンピューティング / 通信用インターフェース)

■ 幅150mm×奥行き85mm×高さ100mm 制御盤にもすっきり格納

■ 多彩なキャプチャーモード / トリガー機能によるデータ切り出しを実現

■ 3 つの インターフェースカードを自由自在に組み合わせ可能(最大 8ch の入力が実現)



インターフェースカード仕様

汎用電圧電流センサー

■ チャンネル数:2ch
■ 入出力端子:AW16~26電線に対応する端子台
■ 接続対象センサー:電流 / 電圧出力タイプ

高速振動センサー

■ チャンネル数:2ch
■ 入出力端子:50BNC-J
■ 接続対象センサー:アンプ内蔵型

温度センサー

■ チャンネル数:2ch
■ 入出力端子:シングル
■ 接続対象センサー:J / K熱電対、RTD、サーミスタ

② データ分析ソフトウェア Sigma

特徴

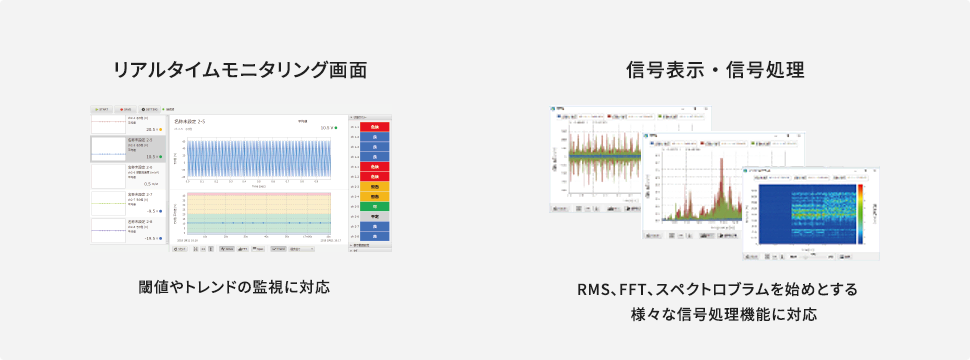

SENSPIDERと連携し取得した時系列データの管理 / 波形表示 / 信号処理 / トレンド表示など実現

SENSPIDER以外の装置で収集された一般的なテキスト形式の測定データも取り込み可能

■ AIモジュール機能(AIモジュールオプション選択時)を使い、MT法でのデータ分析にも対応



波形表示

FFT

スペクトログラム

エンベロープ

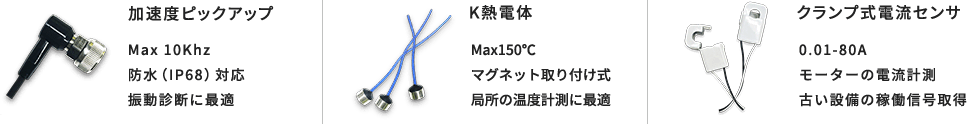

③ 各種センサー

振動センサー

PCB社製 加速度ピックアップ

交流電流センサー

U_RD社製 CTL-10-CLS

熱電対

渡辺電機工業製 TMG-2KST-1000

パッケージ価格

内容物
品名

型番

センサーデータ収集ユニット

SENSPIDER

データ分析ソフトウェア

Sigma
Sigma AIモジュール(オプション選択時のみ)

センサー

加速度ピックアップ:PCB Piezotronics M607A11/005AC
交流電流センサー:U_RD社 CTL-10-CLS
K熱電対:渡辺電機工業 TMG-2KST-1000

価格
センシング・データ分析パッケージ

¥980,000(税抜)

センシング・データ分析パッケージ+AIモジュールオプション

¥1,180,000(税抜)

*可視化、データ分析用のPCは納品物に含まれません。

*データ取得 / 分析に関するコンサルティングや設置はパッケージに含みません。

*Sigmaは取得したデータを分析するソフトウェアになります。システムに組み込んだ長時間連続稼働用途ではご使用いただけません。
