スカイワークス社のデジタルアイソレーターは、用途に応じて様々な装置/アプリケーションに利用可能です。
本記事では、サーボモーター、DC-DCコンバーター、PLCなどのFA機器における具体的な使用例と製品リンクを紹介します。
モーターアプリケーション

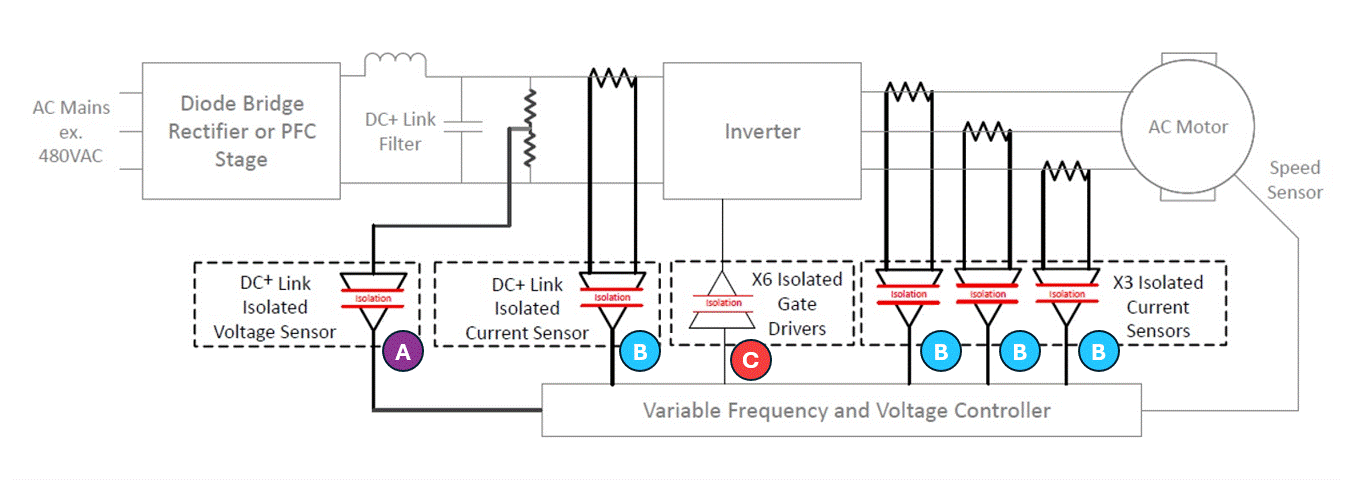

一般的なモーターのブロック図です。
各相の電流をシャント抵抗を使って高精度に検出しフィードバックするシステムでの例です。多くは2相の電流信号から3相目の信号を算出することで2相だけ検出するアプリケーションが多いです。デジタル伝送でお考えの場合は電流センス用差動入力Σ⊿モジュレーターSi894xシリース や シングルエンド入力電圧センス用Σ⊿モジュレーターSi8935シリースもラインナップされています。 Inverter部は3相フルブリッジのトランジスター回路ががあり合計6個のトランジスターをドライブします。IPDをご使用の場合は信号用アイソレーターをご一考ください。
A: 電圧センス用アイソレーションアンプ Si893xシリーズ 高入力インピーダンス 高SNR
B: 電流センス用アイソレーションアンプ Si892xシリーズ 低温度変動 高SNR
C: ゲートドライバー Power MOS/ IGBT/ SiC/ GaN 各種パワー素子に対するドライバーを各種そろえております。
SiC/IGBT向け DeSat/Miller Clamp内蔵 高機能ゲートドライバー Si828x
電流ドライブタイプ Miller Clamp内蔵 2ch 次世代絶縁ゲートドライバー Si82Fx
D: 信号用デジタル・アイソレーター Si86xx 高CMTI信号絶縁素子
高CMTI 高耐圧 デジタル・アイソレーター Si86Sx Si86xxの後継機種
DCDC コンバーター

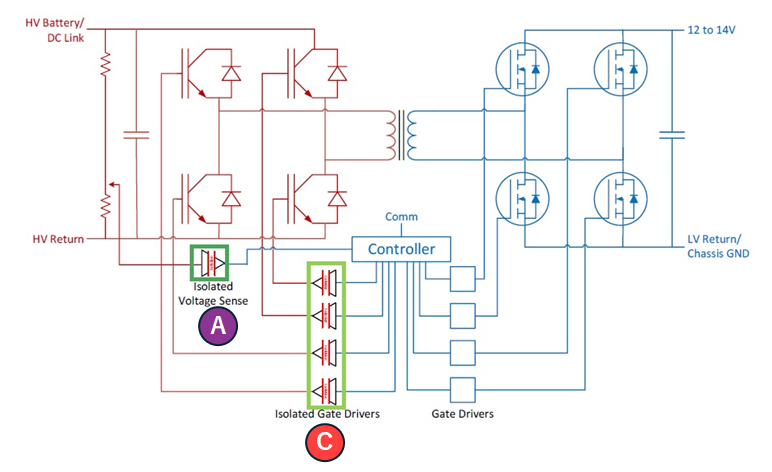

一般的なDCDCコンバーターのブロックの一例です。
各絶縁素子のリンクを提示します。SKYWORKS社のGate DrはPWM端子で上下のON/OFFを制御、DT（デッドタイム）設定により同時ONを防ぐタイプのラインナップもあり制御しやすいです。
A: 電圧センス用アイソレーションアンプ Si893xシリーズ 高入力インピーダンス
C: ゲートドライバー Power MOS/ IGBT/ SiC/ GaN 各種パワー素子に対するドライバーを各種そろえております。
PLC プログラマブルロジックコントローラー （シーケンサー）アプリケーション

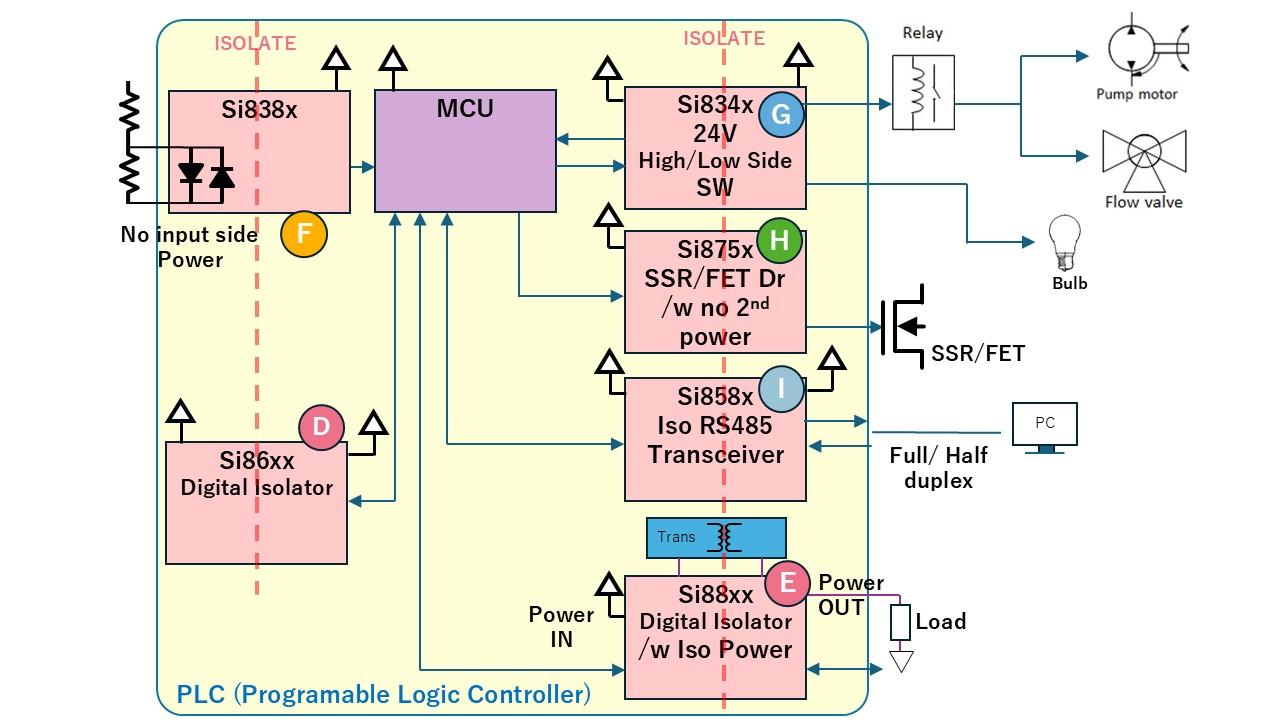

一般的なPLC（シーケンサー）のブロック図です。
これまでのフォトカプラーから代替でき IEC 61131などにも対応、システムの小型化に寄与できる製品群を揃えております。
D: 信号用デジタル・アイソレーター Si86xx
高CMTI 高耐圧 デジタル・アイソレーター Si86Sx
E: アイソレーター＋高効率絶縁電源(外付けトランス使用)内蔵 Si88x4x(4ch) Si88x2x(2ch) シリーズ
F: フォトカプラー代替 PLC向け双方向入力8chデジタルアイソレーター Si838xシリーズ
G: PLC出力インターフェイス向け 絶縁High/Low Side SW出力 Si834xシリーズ
H: 2次側電源不要、SSR/FETゲートドライバー 低スピードのON/OFF SW等に Si875xシリーズ
I: 絶縁RS485トランシーバー 全/半二重対応 EMI対策オプションSi858xシリーズ
ご興味あれば、ぜひご相談、お問い合わせください。貴社のご要求に即した最適な製品を提案させていただきます。
