製品概要
Si858xは、新しい絶縁型RS-485トランシーバーです。
EN 50170(PROFIBUS)準拠で フェイルセーフ機能を備え堅牢性が高く、±30Vのバスフォルトに耐え、バスピンに対するESDもHBM 15kVと強いです。
RS-485の規格が要求する10Mbpsを保証、遅延時間はドライバー側で約17ns(typ)と低い上、Skew |(tPHL–tPLH| も0.5ns(typ)低いです。(Si85855/56/58)
CMTIの特性は10KV/us(min)と堅牢性が高いです。
さらに1Mbps品ではスルーレートを制御する機能を備えており、これにより余計なEMI（電磁干渉）の発生を抑制します。
製品特徴
- TIA/EIA-485-A (RS-485)の仕様に準拠 / EN 50170 (PROBIBUS)に準拠 / 標準的なRS485ドライバーとピンコンパチ
- ~10Mbps 高いデータレートをサポート/ 1Mbps品ではスルーレート制御により低EMI
- 絶縁耐圧: 5.0 kVrms max,/ Working voltage: 2121 Vpeak / 高信頼性 高安全性
- ±30Vのバスフォルト耐性/ HBM 15KVの静電耐圧
- 高いCMTI特性 100ｋV/us(min)
- フェイルセーフ機能内蔵/ OPEN/SHORT検出
- WB SOIC-16 パッケージ/ Clearance/Creepage : 8 mm
- 広い動作温度範囲 Ta : －40 ～ 125℃
- サーマル保護回路内蔵
ブロック図
Si858x3/5/6
半二重製品 (絶縁TX_EN出力のオプション品もあります。)

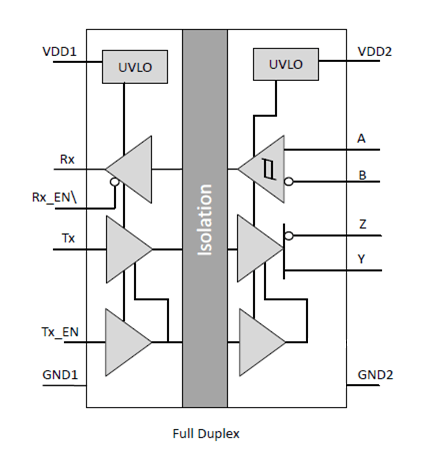

Si858x7/8
全二重製品
ラインナップ
| 品番 | 通信仕様 | SR機能*/通信速度Max(Mbps) | VDD2 電圧 (V)* | RS-485 ノード数 (#) |
| Si85853D-IS |
半二重 |
◯ / 1 |
5 V |
64 |
| Si85833D-IS | 半二重 |
◯ / 1 |
3.3 V |
64 |
| Si85855D-IS | 半二重 |
ー / 10 |
5 V |
256 |
| Si85835D-IS | 半二重 |
ー / 10 |
3.3 V |
256 |
| Si85856D-IS | 半二重＋絶縁Tx_EN |
ー / 10 |
5 V |
256 |
| Si85836D-IS | 半二重＋絶縁Tx_EN |
ー / 10 |
3.3 V |
256 |
| Si85857D-IS | 全二重 |
◯ / 1 |
5 V |
64 |
| Si85837D-IS | 全二重 |
◯ / 1 |
3.3 V |
64 |
| Si85858D-IS | 全二重 |
ー / 10 |
5 V |
256 |
| Si85838D-IS | 全二重 |
ー / 10 |
3.3 V |
256 |
※ SR機能：スルーレート制御機能
※ 1次側の入力電源VDD1: 2.5～5.5V (型番によらずシリーズ共通)

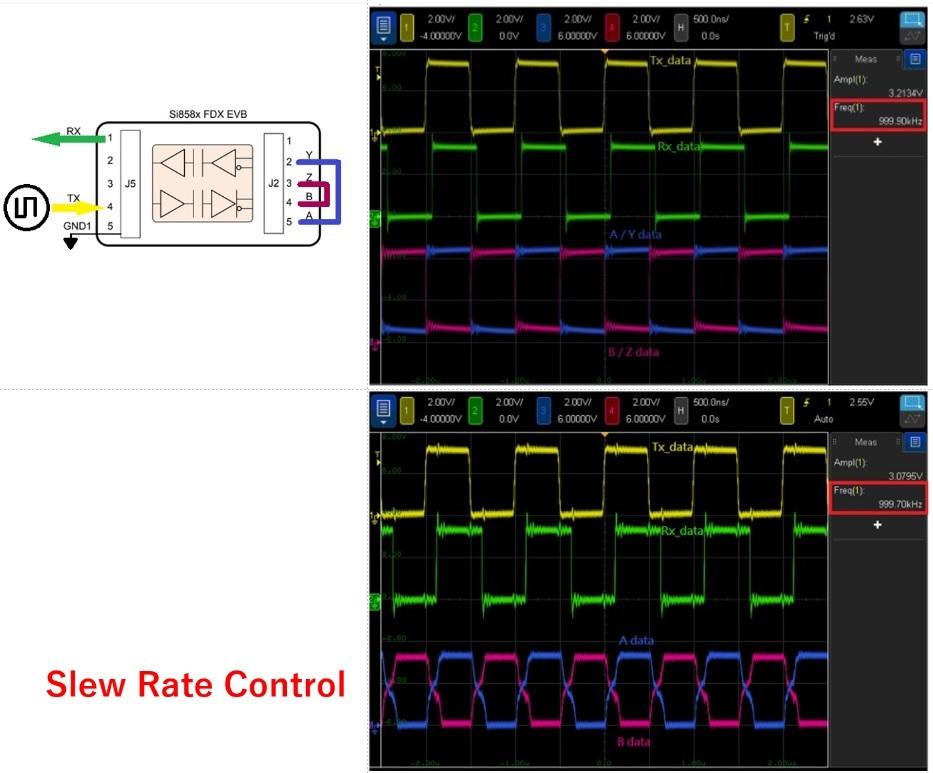

スルーレート制御機能のサポート
Si858xシリーズのMax Data Rate＝1Mbpsの製品群にて、スルーレート制御機能をサポートしています。
本機能により、出力信号の立ち上がり/立ち下がり時間が、左記の青、赤色波形の通り緩やかになるため、信号出力時のEMIの問題を緩和することが可能です。
Si85858: Slew Rate Control機能なし
(10Mbps: Loopback Waveform)
Si85833 (Slew Rate Control機能あり)
(1Mbps: Loopback Waveform)
ターゲットアプリケーション
・ ファクトリーオートメーション(FA機器)/ フィールドバス/ PLC/ 産機 I/O
・ 空調システム HVAC (Heating, Ventilation, and Air Conditioning)
・ 検針メーター
・ ソーラーインバーター
・ モータードライバー
・ 産機インバーター
関連情報
・ データシート
Si858x: Integrated Isolated RS-485 Transceivers
シリーズデータシート
・ Application Notes
AN1371: Skyworks CQC Safety Certificate Transitions
CQC認証関係資料

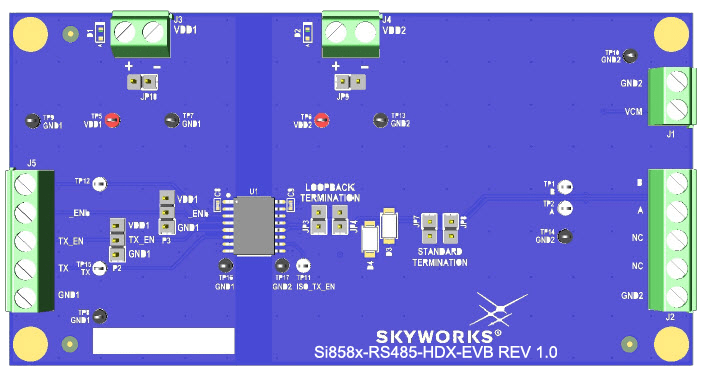

評価ボード
