4ch絶縁＋ハイサイド/ローサイドスイッチまで1チップに統合により、BOMコストと実装面積削減可能！

産業機器用24VデジタルIO 絶縁型スマートスイッチIC「Si834x」シリーズの紹介

High Side SW, Low Side SW,ハイサイドスイッチ,ローサイドスイッチ

製品概要

「Si834x」は、12 Vや24 Vの産業用デジタルIOの負荷の制御に最適な絶縁型スマートスイッチです。従来、ディスクリートの保護素子などの多数のチップを組み合わせて構成されていたデジタル出力用回路とフォトカプラーなどの絶縁デバイスを4ch 1パッケージにまとめた製品です。
チャネルあたり最大0.7Aの連続電流で誘導負荷または抵抗負荷を駆動することができます。またランプフィラメント用にインラッシュカレント（8A）を許容するオプションもあります。負荷のインピーダンスをチェックして制御するので小型で安全な制御が可能です。各種診断機能を備え、制御インターフェースとして、各チャネル毎の制御を独立しておこなうパラレルインターフェースのほか、SPIインターフェースでは最大32デバイス（128ch）までデイジーチェーン接続が可能です。

ラインナップとして1.25A/2ch品　2.5A/1chのラインナップも揃えています。

対象アプリケーション

Si834xスマートスイッチはPLCなどの産業機器で用いられるデジタルIOにおいて、ソレノイドやリレー、ランプなどの抵抗負荷や　誘導負荷の制御に最適です。

内部に各種保護機能を備えており、過電流、消磁による過電圧（キックバック電圧）などから保護・統合された24Vデジタル出力ソリューションです。

プログラマブルコントローラー（PLC・シーケンサー）や産業用12V/24VデジタルIO
モーションコントローラー
スマートソリッドステート・リレー (SSR)

製品特徴

シンク出力／ソース出力対応品　オプションあり
出力電流とチャネル数のオプション　0.7A/ch 4ch , 1.25A/ch 2ch , 2.5A/1ch 1ch　
ランプフィラメントなどの高い突入電流(8A)をサポートするオプション
多様な診断機能　-　電源モニター・過電流・過温度・オープン検知・通信エラー診断など
多彩な保護機能 - 短絡/過電流保護・過温度保護
絶縁耐圧 1.5kVrms (UL1577 1 min.)
コモンモード過渡電圧耐性（CMTI）　Min. 100kV/us

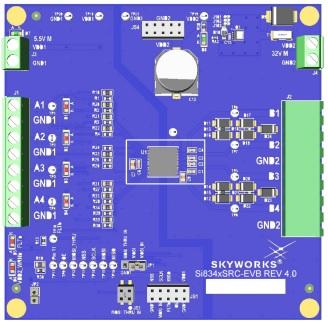

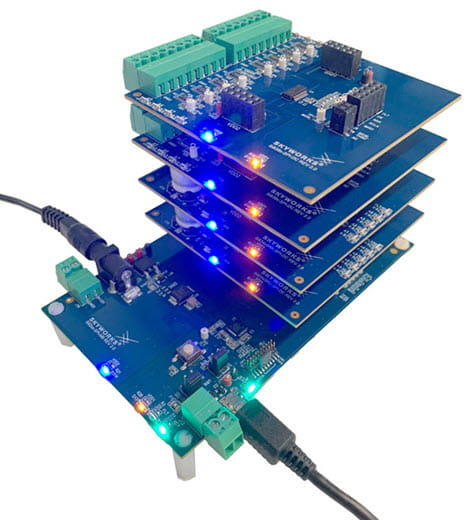

パラレル・SPI制御オプション　（SPI経由で128chまでデイジーチェーン可）
コンパクトな9x9㎜ DFN32パッケージ

内蔵の保護機能によって外付け素子が最小限に抑えられ小型化が可能になります。

またデバイス自体も小型QFNパッケージで非常に小さいです。

製品ラインナップ

Si834xデータシート P3 Ordering Guide 参照

型番一覧表(Ordering Guide)の各項目はそれぞれ以下の機能を示しています

Si83401BAA-IF,Si83401BBA-IF,Si83402BAA-IF,Si83404BAA-IF,Si83404AAA-IF,Si83405BDA-IF,Si83406BDA-IF,Si83408BDA-IF,Si83408ADA-IF,Si83408AFA-IF,Si83408BFA-IF,Si83411BAA-IF,Si83411BBA-IF,Si83412BAA-IF,Si83414BAA-IF,Si83414AAA-IF,Si83415BDA-IF,Si83416BDA-IF,Si83418BDA-IF,Si83418ADA-IF,Si83418AFA-IF,Si83418BFA-IF,,ContactSkyworksforTheseOptions,Si83401BCA-IF,Si83402BBA-IF,Si83402BCA-IF,Si83404BBA-IF,Si83404ABA-IF,Si83404ACA-IF,Si83404BCA-IF,Si83405BFA-IF,Si83406BFA-IF,Si83411BCA-IF,Si83412BBA-IF,Si83412BCA-IF,Si83414BBA-IF,Si83414ABA-IF,Si83414ACA-IF,Si83414BCA-IF,Si83415BFA-IF,Si83416BFA-IF,

下記の機能のありなしで多くのオプションラインナップ

・ Ordering part Number	製品番号
・ Output Driver Type	ハイサイドまたはローサイドスイッチ
・ Input Interface	パラレルとSPI　およびその両方
・ Output Channels	出力チャネル数
・ Continuous Output Current	定常出力電流　0.7A (155mΩ),1.25A (78mΩ),2.5A (41mΩ)
・ Inrush Current Mode	ランプなどの突入電流を一定時間許容するモード
・ Channel Status Indicator	各チャネルの状態を制御側で表示可能
・ Low Voltage Indicator	電源電圧不正の表示
・ Open Channel indicator	チャネルのオープン検知
・ Clear Fault Input	Faultピンの診断レポートを手動でリセットする入力

製品の機能

８つの診断機能

負荷の状態やデバイスの電源などを統合して確認できる機能を備えています。

	診断機能	Severity	Description
チャンネル毎	Open-Circuit	Warning	端子のオープン検出　正常に出力
	Over-Current	Shutdown	過負荷を検出. 出力をすぐにOFF
	Over-Temperature	Constraint	チャンネル毎の過熱保護　消磁時間を遅くし　出力は再度ONしない
全チャンネル	Over-Temperature	Shutdown	チップの過熱時は全ての出力がOFF
	VDD2 Low-Voltage	Warning	VDD2 が VDD2_UV18.よりも低い　全出力通常
	VDD2 Overvoltage	Constraint	VDD2 が VDD2_OV32.を越えたとき消磁のスピードを落とす
	VDD2 Undervoltage	Shutdown	VDD2 が VDD2_UV9.を越えるとき全ての出力をOFF
	VDD1 Undervoltage	Shutdown	VDD1 が VDD1_UV.より低いとき全ての出力OFF
	Communication Error	Shutdown	1-2次間の信号が途絶えたとき全ての出力をOFF
