絶縁アナログ製品群 (絶縁アンプ、絶縁ADC）Si89xxシリーズ - Skyworks

絶縁＋アンプ機能を内蔵したアナログ絶縁(Isolation Amp)製品 Si89xxシリーズの紹介ページです。

製品概要

Si89xxシリーズは、1次(入力)側のアナログ信号(電流/電圧値)を、絶縁を取りつつ2次(出力)側に渡すことのできる絶縁デバイスシリーズです。これによりHOST ICは、絶縁を介して安全に1次(入力)側のアナログ信号(電流/電圧値)をモニタすることが可能です。固定倍率でアナログ信号を出力するIsoAmp(Si892x)、アナログ信号をシグマデルタADCでデジタル化した信号で送る絶縁シグマデルタモジュレーター(Si894x)などがあります。シングルエンド入力と差動入力の両方のタイプに対するラインナップがあります。

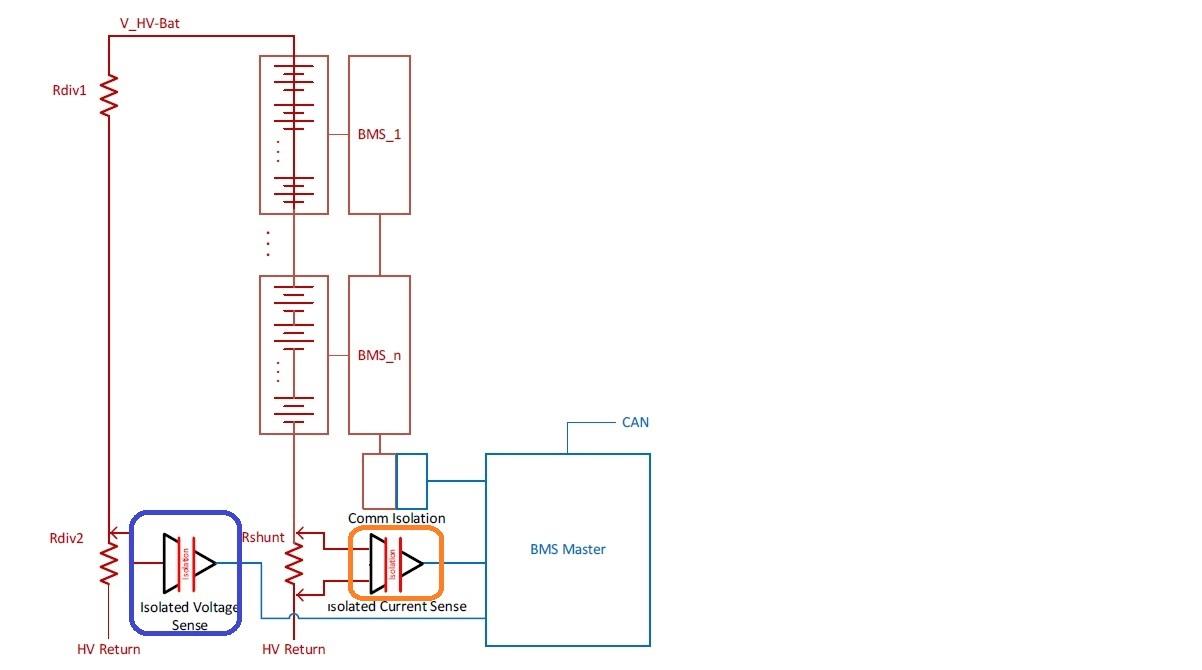

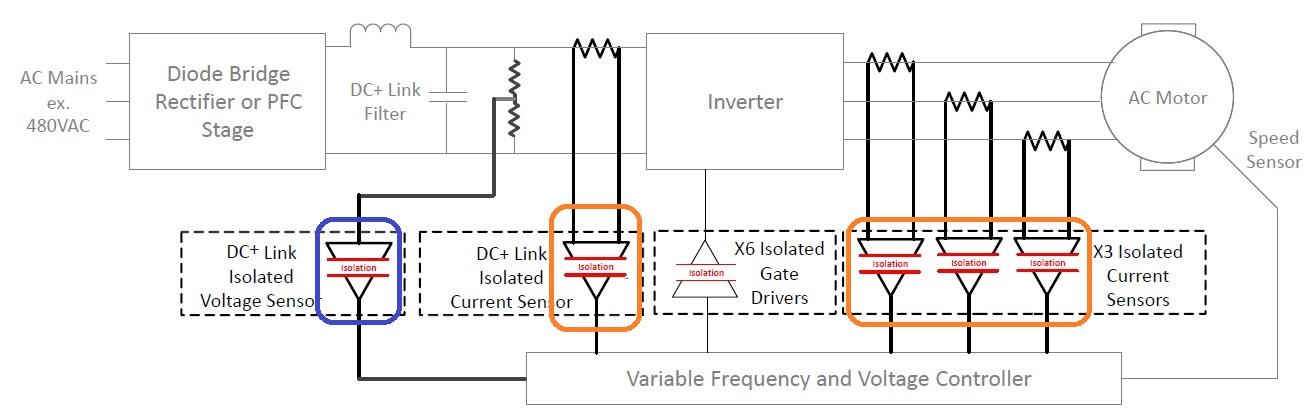

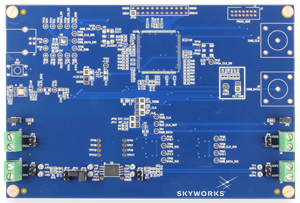

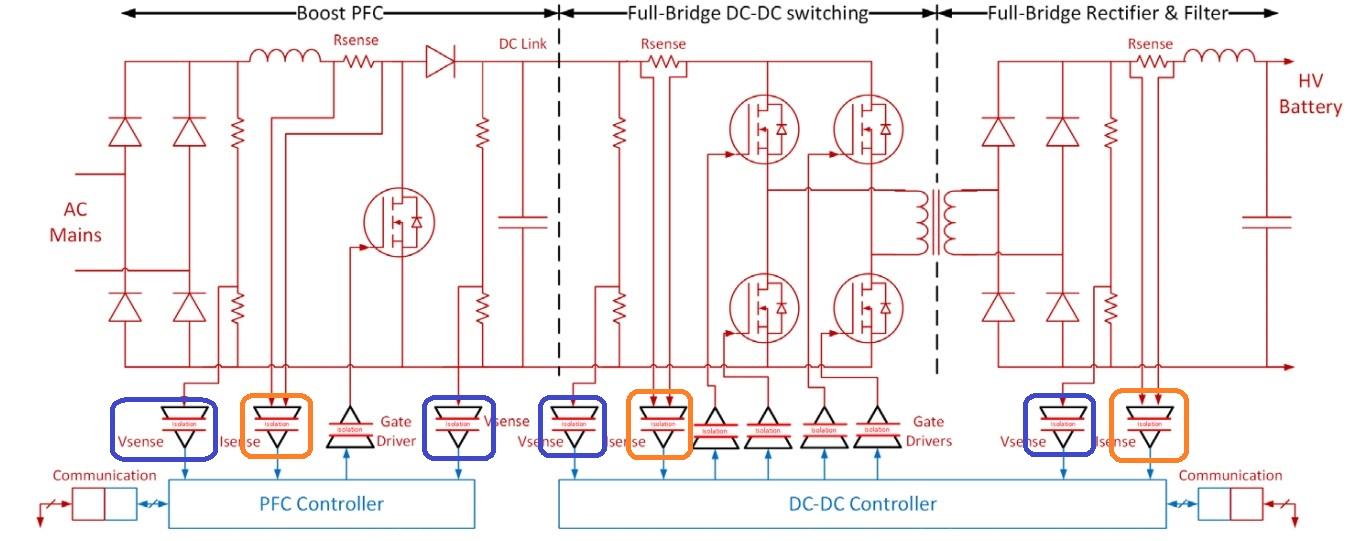

高精度な電流と電圧の測定は、モーターや電源と言った電力制御システムを正確に動作させるために不可欠です。システムの効率を最大化し、故障や負荷の変化に迅速に対応する必要のあるアプリケーションでこういった製品が求められます。

製品特徴

フォトカプラーなどの他の絶縁製品と比べて、外付け部品を最小限に抑え、温特や経時変化によるGain Errorなどの特性変動を少なく、安定して信号を2次側に送ることができます。

オフセット誤差、ゲイン誤差が小さく　温度ドリフトが小さく　設計しやすい
高い絶縁耐量　UL1577　5Kvrms　±10KVサージの耐量
高いコモンモード除去比（CMTI)　50kV/us (min) 75KV/us (typ)
少ない外付けで小型で互換性の高いパッケージ・ラインナップ：ストレッチSO8 パッケージ(Si893x,Si894x)やGall-wing Dip8　WB SOIC16(Si892x)
電流測定では互換性のある±62.5mVや±250mV入力範囲、また電圧測定では2.25Vの広い入力範囲
入力側の電源ロスを検出できるFail Safe機能を有している。
短い遅延時間　(IsoAmp si893x: 1us typ)
高いSNR

製品ラインナップ

差動入力絶縁アンプ　Si892x

モーターの相電流などを検出などに使える差動入力、差動出力タイプのアイソレーションアンプ（Si8920,Si8921)と差動入力シングルエンド出力のアイソレーションアンプSi8922があります。

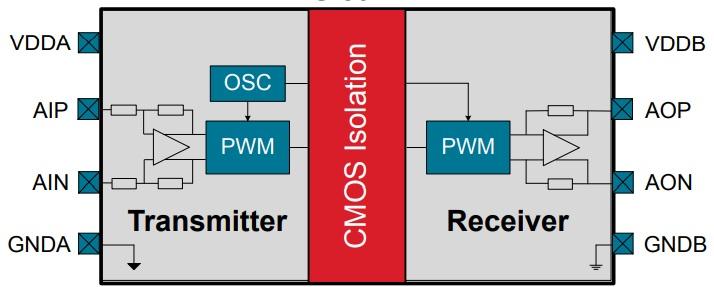

Si8921
±62.5mV,±250mV入力　
WB stretched SOIC-8/NB SOIC-8

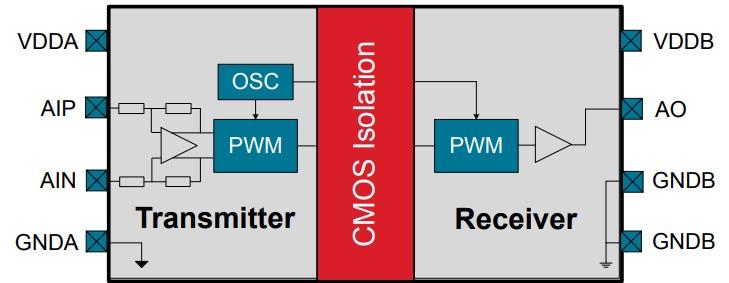

Si8922
8 - 62.5mV/ 30 - 250mV シングルエンド出力
WB stretched SOIC-8/NB SOIC-8

シングルエンド入力タイプ絶縁アンプ　Si893x

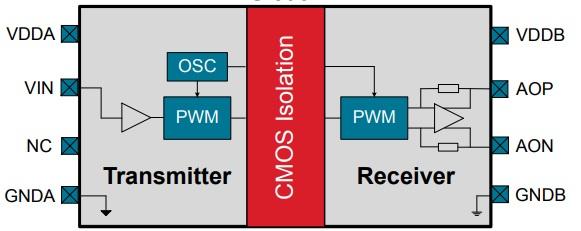

シングルエンド入力のアイソレーションアンプです。　入力インピーダンスが高いので検出抵抗を≦10KΩと高い抵抗値も使えます。　出力は差動出力(Si8931)、シングルエンド出力(Si8932)のラインナップがあります。

シングルエンド入力シグマデルタモジュール　Si893x

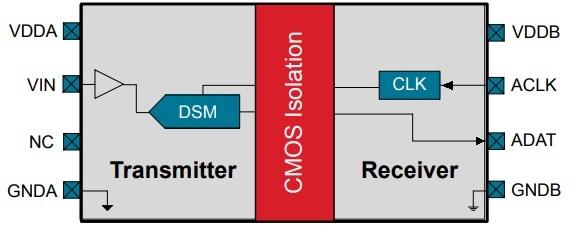

シングルエンド入力の⊿Σ（Delta-Sigma)モジュレーターです。　外部クロック同期タイプ（Si8935)と内部クロックのタイプ（Si8936,Si8937)があります。

Si8935,Si8936,Si8937 — Si8935
外部CLK入力(～20MHz)

差動入力シグマデルタモジュール　Si894x

差動入力の⊿Σ（Delta-Sigma)モジュレーターです。　外部クロック同期(Si8941)と内部クロック(Si8946,Si8947)のタイプがあります。

品番	入力	出力	入力範囲	絶縁定格	Package

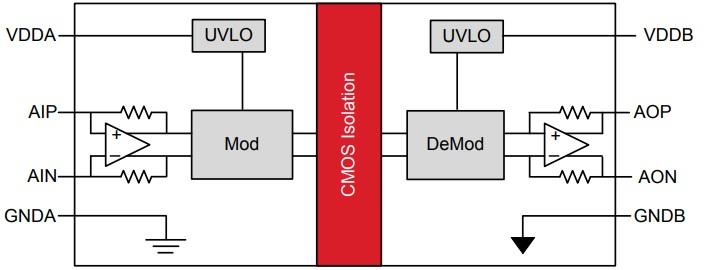

Si8920	1ch 差動入力	差動アナログ出力	±100/±200 mV	3.75 / 5kVrms	Gull-wing DIP-8 /WB SOIC-16
Si8921	1ch 差動入力	差動アナログ出力	±62.5/±250 mV	2.5/ 5kV rms	NB SOIC-8/WB Stretched SOIC-8
Si8922	1ch 差動入力	シングルエンドアナログ出力	8 to 62.5 mV/ 30 to 250 mV	2.5/ 5kV rms	NB SOIC-8/WB Stretched SOIC-8
Si8931	1ch シングルエンド入力	差動アナログ出力	0~2.5V	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8
Si8932	1ch シングルエンド入力	シングルエンドアナログ出力	0~2.5V	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8
Si8935	1ch シングルエンド入力+クロック入力	ΣΔデジタル出力	0~2.5V	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8

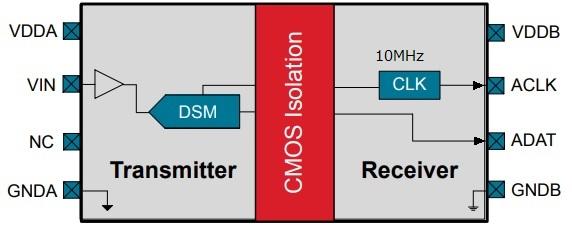

Si8936	1ch シングルエンド入力	ΣΔデジタル出力+10MHzクロック出力	0~2.5V	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8

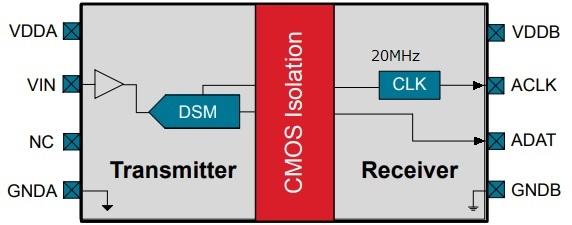

Si8937	1ch シングルエンド入力	ΣΔデジタル出力+20MHzクロック出力	0~2.5V	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8

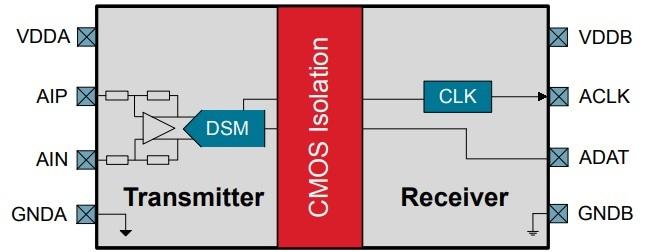

Si8941	1ch 差動入力+ クロック入力	ΣΔデジタル出力	±62.5/250 mV	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8
SI8946	1ch 差動入力	ΣΔデジタル出力+10MHzクロック出力	±62.5/250 mV	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8

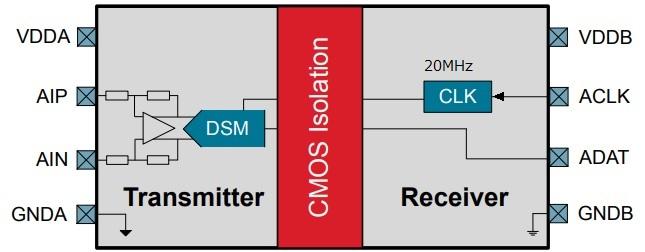

SI8947	1ch 差動入力	ΣΔデジタル出力+20MHzクロック出力	±62.5/250 mV	2.5/ 5kV rms	NB SOIC-8 /WB Stretched SOIC-8
