■ 開発ボードの接続構成

プッシュボタン [S1] と LED [LED0] は、基板上で図のような接続構成になっています。

プッシュボタンを押したら LED が点灯して、プッシュボタンを離すと LED も消灯する

この説明だけだと「なんだ、線でつなぐだけじゃん！」って思いますよね。

そうなんです！

プッシュボタンが接続している FPGA のピンと、LED につながっている FPGA のピンを、単純につなげばいいんです。

でも、つなぐって…どうやって…？

FPGA のは中身が空っぽのただの箱です。（※ あくまでもイメージです。）

なので、プッシュボタンからの入力信号を FPGA が受信して、FPGA を通り、

その信号を LED へ出力するための ″デジタル論理回路″ を設計しましょう。

▲ ページトップへ戻る

■ Quartus Prime で設計スタート！

インテル FPGA の開発ソフトウェア Quartus Prime を使用し、

インテル FPGA の開発フロー/トップページ で紹介されているフローに基づいて作業を進めます。

(各作業へのショートカットは、画面左側の項目をクリックしてご利用ください。)

1. 論理回路を設計する

1-1.

プロジェクトを作成 します。

File ➤ New Project Wizard

ここでは、プロジェクト名と最上位エンティティ名を presspb_led に設定します。

ターゲットデバイスは、MAX 10 ファミリーの 10M50DAF484C6GES を選択します。

1-2.

Quartus Prime の下記メニューから、VHDL または Verilog HDL 用のワーキングシートを開き、

HDL 言語で論理回路 (以下 デザイン) を書きます。

File ➤ New ➤ Design File カテゴリ ➤ VHDL File または Verilog HDL File

サンプルはこんな感じ。

-- VHDL sample : presspb_led.vhd


library ieee;
use ieee.std_logic_1164.all;


entity presspb_led is
	port (
		PB	 :  in  std_logic;
		LED 	 :  out std_logic
	     );
end;


architecture rtl of presspb_led is
begin
	LED <= PB;
end rtl;

// Verilog HDL sample : presspb_led.v


module presspb_led
(
	input	 PB,
	output LED
);


	assign LED = PB;


endmodule

1-3.

Quartus Prime の下記メニューにより、デザインファイルを保存します。

ここでは、ファイル名を presspb_led.vhd、presspb_led.v とします。

File ➤ Save As

1-4.

Quartus Prime の下記メニューを実行して記述ミスが無いかをチェックし、データーベースを構築します。

Processing ➤ Start ➤ Start Analysis & Elaboration

▲ ページトップへ戻る

2. 論理シミュレーションをする

ModelSim - Intel FPGA Edition または ModelSim - Intel FPGA Starter Edition で

自分が作成したデザインの RTL レベル・シミュレーションを行います。

・実行するための環境設定や基本作業フローは、こちらのコンテンツ を参考にしてください。

・今回のデザイン用のテストベンチ・ファイルは、以下よりダウンロードしてください。

　プロジェクトフォルダーへ保存し、ファイル名を testbench.vhd / testbench.v に変更してください。

2-1.

Quartus Prime の下記メニューより、NativeLink シミュレーションのセットアップをします。

Assignments ➤ Settings ➤ EDA Tool Settings ➤ Simulation

ここでは 以下のとおりに設定します。

2-2.

NativeLink settings 内から Compile test bench を選択し、Test Benches ボタンをクリックします。

Test Benches ウィンドウの New ボタンをクリックし、New Test Benches Settings ダイアログボックスを設定します。

ここでは以下のとおりに設定します。

各ウィンドウを OK で閉じます。

2-3.

Quartus Prime の下記メニューから、NativeLink でファンクション・シミュレーションを実行します。

Tools メニュー ➤ Run Simulation Tool ➤ RTL Simulation

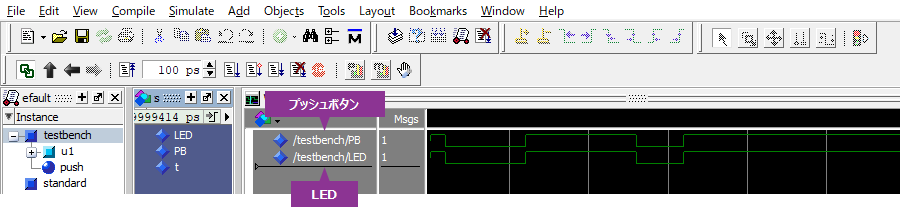

ModelSim - Intel FPGA Edition のオペレーションが自動的に実施され、Wave ウィンドウに波形が表示されます。

この波形が、期待動作かを確認します。

2-4.

ModelSim - Intel FPGA Editionのメニューから Simulate ➤ End Simulation を選択し、シミュレーションを終了します。

続いて File ➤ Quit を選択し、ModelSim - Intel FPGA Edition のGUI を閉じます。

2-5. (任意作業です。)

Quartus Prime の下記メニューを None に戻します。

Assignments ➤ Settings ➤ EDA Tool Settings ➤ Simulation

▲ ページトップへ戻る

3. 制約を設定する

作業は Quartus Prime に戻ります。

3-1.

ピン番号を指定 します。

デザイン上の入力ピン (PB) と出力ピン (LED) を、MAX 10 の目的のピン番号に割り当て、I/O 規格を設定します。

Pin Planner では、Location (ピン番号) と I/O Standard (I/O 規格) をこのように設定します。

各ピンの I/O Standard を "1.5 V" にしている理由は

MAX 10 FPGA 開発キット上の MAX 10 のピン T20、L22 が I/O Bank 5 に属していて

その I/O バンク^(※) の電源は 1.5 V が供給されているからです。

だから LED のプルアップ電源も 1.5 V なんです。

[参考情報] I/O バンクとは？

3-2.

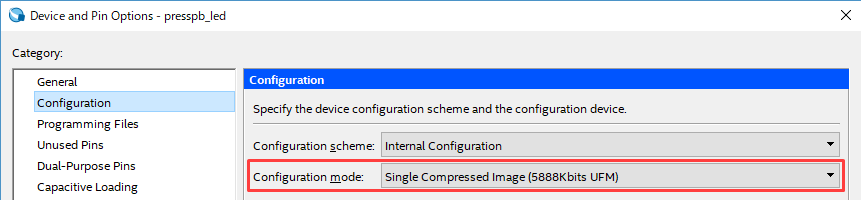

コンフィグレーション・モードを選択 します。

MAX 10 の CFM (コンフィグレーション用フラッシュメモリ) をどう使うか ＝ 何モードを選ぶか、になるのですが

今回は "Single Compressed Image" を選択します。

Assignments ➤ Device ➤ Device and Options ➤  Configuration ➤ Configuration mode

3-3.

デザインに対する タイミング制約を作成＆設定 します。

今回はクロック制御とは無関係で、スピードを必要とする論理回路ではないですし

Pin to Pin の超単純動作なので省略します。

▲ ページトップへ戻る

4. コンパイルをする

いよいよでデザインをコンパイルします。



Processing ➤ Start Compilation

論理合成と配置配線が実行され、FPGA 内部に書き込むプログラムデータも同時に生成されます。

▲ ページトップへ戻る

5. タイミング検証をする

コンパイル終了後に、生成された コンパイル・レポートを検証 します。

なお、この L チカでは省略しますが

通常の開発では、Timing Analyzer レポートの内容を確認し、タイミング制約で与えた条件を満たす結果になったか タイミング検証 します。

タイミング違反している場合には、Timing Analyzer を使用し詳細な解析を行いながら改善に努めます。

▲ ページトップへ戻る

6. プログラミングをする

Quartus Prime の下記メニューから Programmer を起動し、基板上の MAX 10 にデータを転送します。

Tools ➤ Programmer

MAX 10 をコンパイルすると、2種類の書き込み用ファイル (.sof / .pof) が生成されます。

今回は実機で動作確認をする目的 (つまり デバッグ) でデータを転送したいので

MAX 10 内の CRAM（Configuration RAM）に SOF ファイルをダウンロードします。

MAX 10 FPGA 開発キットとパソコンを mini-USB ケーブルで接続します。

電源ケーブルを接続し、ボードに電源を供給 (On) します。

[参考情報] USB-Blaster II ドライバーのインストール

Programmer において、Hardware Setup から USB-Blaster II を選択し

presspb_led.sof をセット後、Start ボタンをポチッ♪

Programmer の Progress バーが 100% になったら、データ転送完了です。

▲ ページトップへ戻る

■ いざ！実機で動作検証

MAX 10 FPGA 開発キット上のプッシュボタン [S1] を ポチッ♪と押してみましょう。

(画像をクリックすると、動画が見られます。)

おぉ、Lチカ！できました！

今書き込んだのは MAX 10 内の CRAM なので、ボードの電源を OFF にするとデータは消去されます。

デバッグが終了したら、プログラミング・データを MAX 10 内の CFM (不揮発性の Flash メモリ領域) に書き込むために

Programmer で presspb_led.pof をダウンロードしてください。

これでボードの電源を OFF っても、データは消えることはありません。

MAX 10 は FPGA ＝ プログラマブル・デバイスですから

今回の論理回路はそのままに、出力ピンの番号を別の LED に接続されているピン番号に変更すれば

点灯する LED の位置も変わります。是非お試しあれ！



今回は わかりやすくピンとピンをつなぐだけのシンプルな回路でしたが

もっともっと拡張して論理回路を作れば、様々な可能が広がります。

みなさんも是非挑戦してみてください。

インテル FPGA で はじめての L チカ [第2弾] は、FPGA に Nios® II を入れてLチカ したいと思います。

お楽しみに！
