こんにちは。
マクニカでインテル® FPGA 製品の技術サポートをしている インテル・F・ハナコ です。



ここでは、インテル FPGA ダウンロード・ケーブル II(旧称 USB-Blaster™ II)のドライバーを Windows® OS のパソコンにインストールする方法をご紹介します。
なお、この作業は管理者権限で実施してください。

Notes:

  • Quartus® Prime がサポートする Windows OS は、Quartus Prime サポート Windows OS 対応表 をご確認ください。
  • インテル製の開発キットにおいて、On-Board USB-Blaster II 仕様のボードを使用する場合も USB-Blaster II のドライバーをインストールしてください。
  • インテル FPGA ダウンロード・ケーブル (通称 USB-Blaster) のドライバーをインストールする方法は、コチラをご覧ください。

インストール方法

1. USB-Blaster II とパソコンを USB ケーブルで接続します。


2. Windows OS が自動的にドライバーを検索し始めます。

Article header tips 20160219 image1  2
ドライバーを自動検索

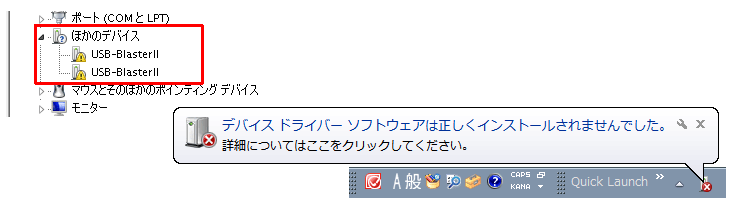

3. その後、「デバイス ドライバー ソフトウェアは正しくインストールされませんでした。」のポップアップが表示され、デバイスマネージャーには、"ほかのデバイス" として "USB-Blaster II" が警告マーク付きで2つ検出されます。1つは JTAG インターフェース用、もう1つはシステムコンソール・インターフェース用です。各インターフェース用のドライバーをインストールする必要があります。

Article header tips 20160219 image9  1
デバイス マネージャーの表示

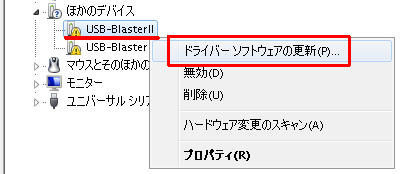

4. デバイスマネージャーにおいて上段の "USB-Blaster II" を右クリックし、"ドライバーソフトウェアの更新(P)" をクリックします。

Article header tips 20160219 image10  1
ドライバー ソフトウェアの更新を選択

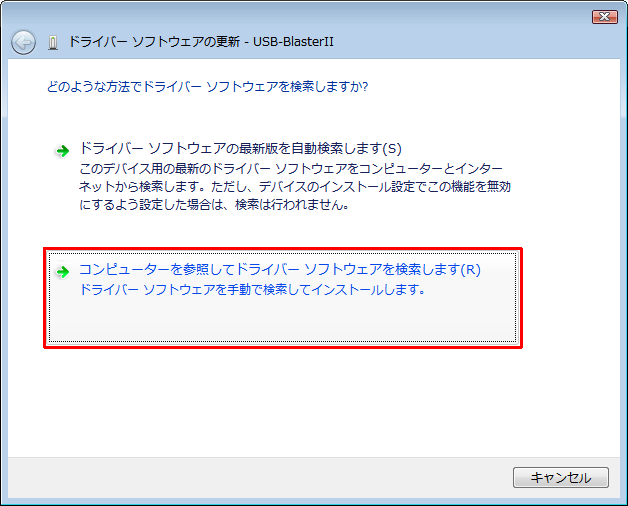

5. 「どのような方法でドライバーソフトウェアを検索しますか?」に対して、「コンピューターを参照してドライバーソフトウェアを検索します(R)」を選択します。

Article header tips 20160219 image11  1
"手動で検索" を選択

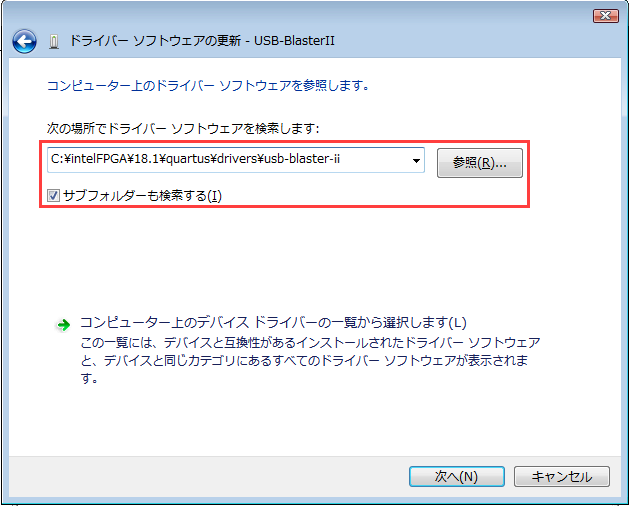

6. 「コンピューター上のドライバーソフトウェアを参照します。」に対して、Quartus Prime のインストール・フォルダー下の "\drivers\usb-blaster-ii" を指定し、"サブフォルダーも検索する(I)" オプションを有効に(✔)します。

Article header tips 20160219 image12  2
usb-blaster-ii フォルダーを指定

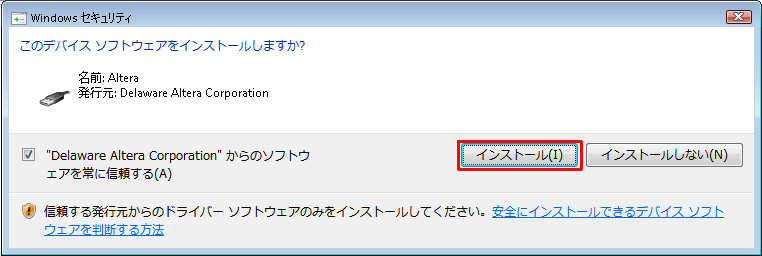

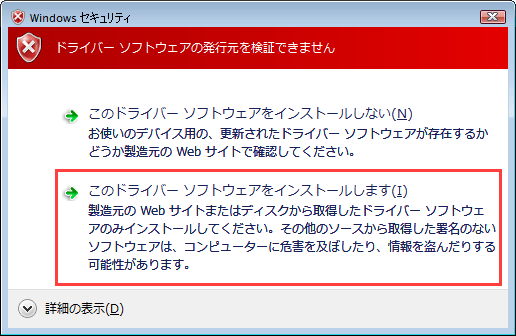

Windows セキュリティの画面が表示されることがありますが、[インストール] を選択してください。

Article header tips 20160219 image6 1  1
Article header tips 20160219 image5 2  3
Windows セキュリティ画面

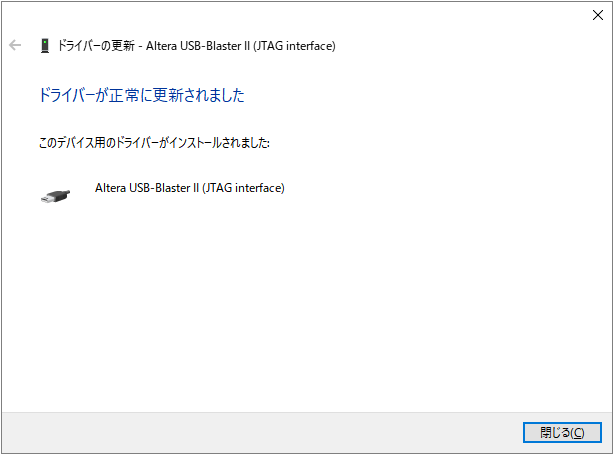

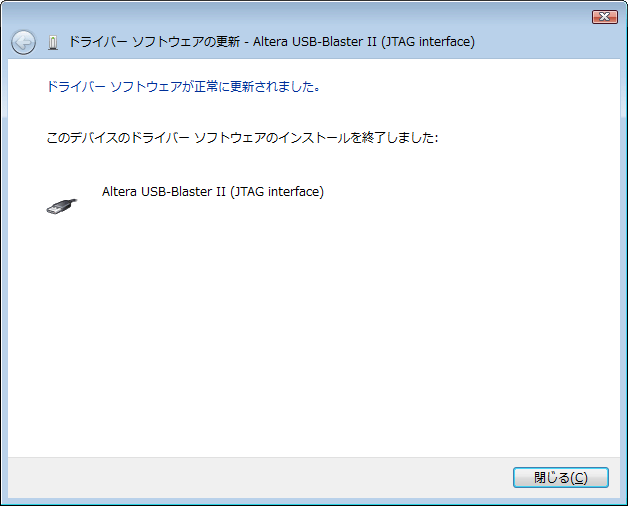

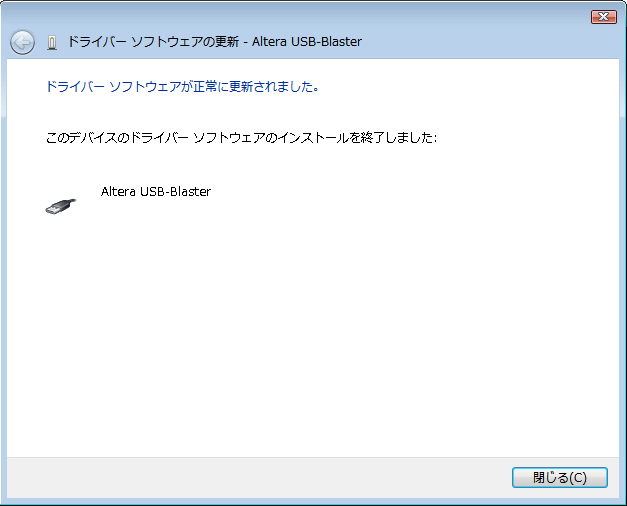

7. 「ドライバーソフトウェアが正常に更新されました。」のメッセージと、表示された "Altera USB-Blaster II (JTAG interface)" を確認し、画面を閉じます。

正常に更新されたメッセージ:Altera USB-Blaster II (JTAG interface)





8. 続いて、デバイスマネージャーにおいて下段の "USB-Blaster II" を右クリックし、"ドライバーソフトウェアの更新(P)" をクリックします。



9. 上記の操作 5 および 操作 6 を行います。

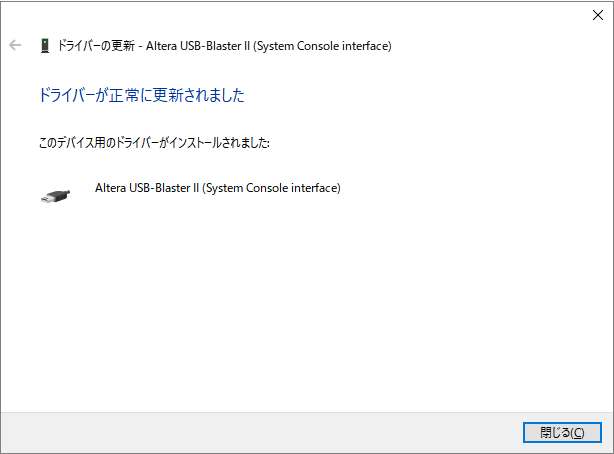

10. 「ドライバーソフトウェアが正常に更新されました。」のメッセージと、表示された "Altera USB-Blaster II (System Console interface)" を確認し、画面を閉じます。

正常に更新されたメッセージ:Altera USB-Blaster II (System Console interface)

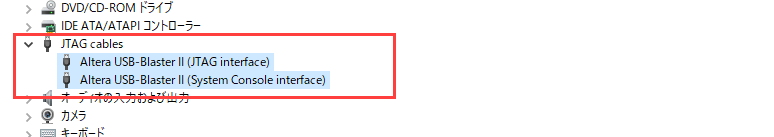

11. デバイスマネージャーの "JTAG cables" に "Altera USB-Blaster II (JTAG interface)" と "Altera USB-Blaster II (System Console interface)" が表示されていることを確認します。

Article header tips 20160219 image14  2
デバイス マネージャー



以上でインストール作業は完了です。
これで USB-Blaster II がパソコンで使用できますよ。

もし 「デバイスのドライバーをインストール中に問題が発生しました」とエラーログが発生して、ドライバーのインストールができない場合は

下記コンテンツをご覧ください。

Windows 10 に USB-Blaster™ II および USB-Blaster ドライバーをインストールできないときの対処方法
