本記事は、SPICE に用意されているドット・コマンドについての連載記事です。第3回目は、最も良く使うトランジェント解析（.tran コマンド）について説明します。

最後のアンケートに回答頂くと、LTspice Help にあるトランジェント解析 (.tran) コマンドの補足資料をダウンロード頂けます。Help 資料はネットリストベースの資料ですが、本記事のように GUI で実際にシミュレーションを実行した解説資料を入手したい方はアンケート回答のご協力お願いします。

トランジェント解析（ .tran コマンド）

.tran コマンドによるトランジェント解析は、スイッチング・レギュレーターの動作確認などオシロスコープで測定するような電気的特性の確認に役立ちます。

通常トランジェント解析をおこなう場合、 LTspice 上では GUI により解析モードを設定すると思いますが、ここでは、設定後のネットリスト表記について説明します。LTspice の構文 ( Syntax. ) は、次の 2通りがあります。 < > は、設定時に必須項目となっています。 [ ] は、省略可能です。

① .TRAN <Tstep> <Tstop> [Tstart [dTmax]] [modifiers]

項目	内容
Tstep	波形のステップサイズの指定として使用します。 LTspiceは、波形圧縮を使用するため、このパラメーターは意味がなく、省略かゼロに設定で問題ありません。
Tstop	シミュレーションの終了時間を設定します。
Tstart	トランジェント解析は、時間ゼロから開始します。ただし、 Tstart を指定すると、ゼロから Tstart までの間の波形データは保存されません。Tstarの設定により、起動トランジェントを無視することで、波形ファイルのサイズを小さくすることが可能です。 Tstartを使用する場合、Tstep の設定が必要です。
dTmax	回路方程式を積分する際の最大時間ステップを設定できます。 dTmax を使用する場合は、Tstepの設定が必要です。
modifiers	UIC , steady , nodiscard , step などを追加できます。

② .TRAN <Tstop> [modifiers]

項目	内容
Tstop	シミュレーションの終了時間を設定します。
modifiers	UIC , steady , nodiscard , step などを追加できます。

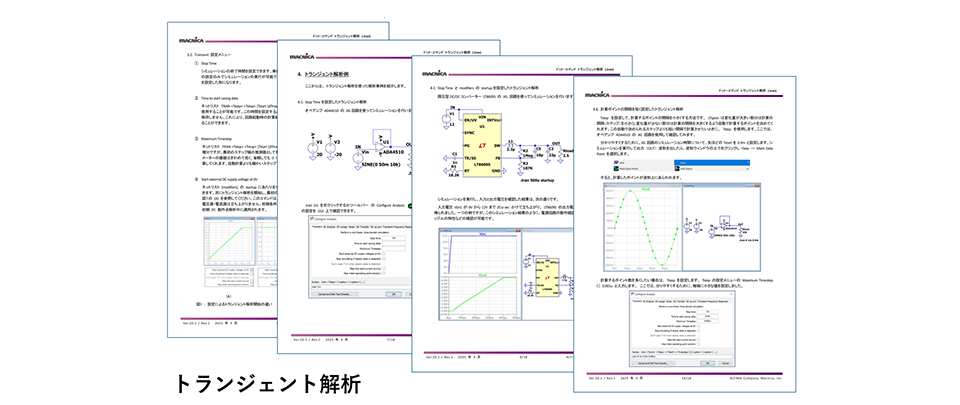

modifiers の詳細は、LTspiceのHelpを参考にしてください。マクニカで用意したのHelpの解説資料には、modifiersの説明のほか、下記のようなトランジェント解析事例を用意しています。解説資料を入手したい方はアンケート回答のご協力お願いします。

トランジェント解析事例

　1. Stop Time を設定したトランジェント解析

　2. Stop Time と modifiers の startupを設定したトランジェント解析

　3. 降圧型DC/DCコンバーターの効率を確認するトランジェント解析

　4. 効率を確認する際に全体のシミュレーション結果を残す方法

　5. トランジェント解析の保存データを少なくしてシミュレーションの高速化

　6. 計算ポイントの間隔を短く設定したトランジェント解析

トランジェント解析の実行

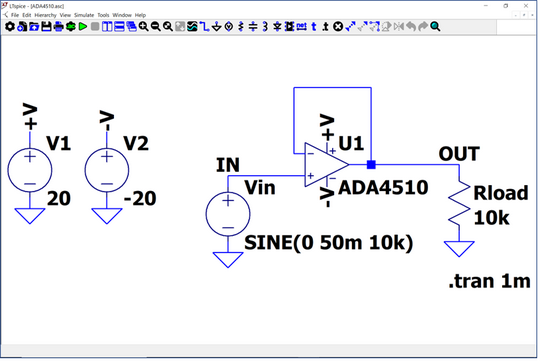

ここでは、解説資料の中の「Stop Time　を設定したトランジェント解析」を紹介します。オペアンプ ADA4510 の JIG 回路を使ってシミュレーションをおこないます。　New Schematicsをクリックした後、ツールバーのコンポーネントを開きます。 Search に ADA4510 と入力し、Open Example Circuit のボタンをクリックし JIG 回路を開きます。

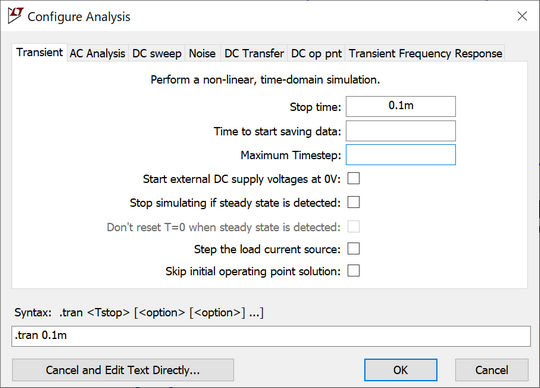

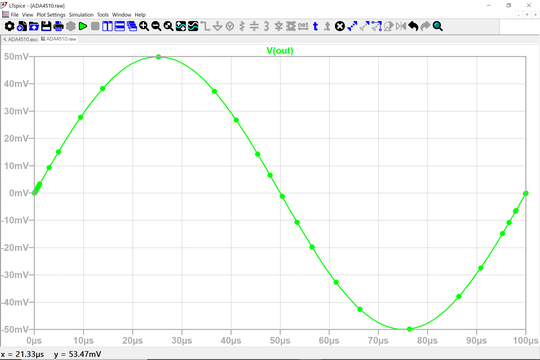

.tran コマンドの設定を確認します。ツールバーのクリックして Configure Analysis のメニューを開きます。 tran Analysis のタブが開いて、解析コマンドを GUI 上で確認できます。　すでに、 Stop Time　が1msec と設定されています。　ここでは、0.1mに変更して、シミュレーションを実施してみます。
