3-1.　Arm® DS システム要件

●　事前に Arm® DS のシステム要件を満たしていることを確認ください。
　　【参考】『Arm® Development Studio Getting Started Guide - Hardware and host platform requirements』
●　Arm® DS v2020.1 がサポートする OS 環境は以下のようになっています。いずれも 64-bit 版の OS 環境が必要です。
　　○　Windows 10
　　○　Red Hat Enterprise Linux 7 Workstation（もしくは CentOS 7）
　　○　Ubuntu Desktop Edition 16.04 LTS
　　○　Ubuntu Desktop Edition 18.04 LTS
　　※　Windows 7 や Red Hat Enterprise Linux 6（CentOS 6.x）には非対応である点にご注意ください。

3-2.　Arm® DS のダウンロード

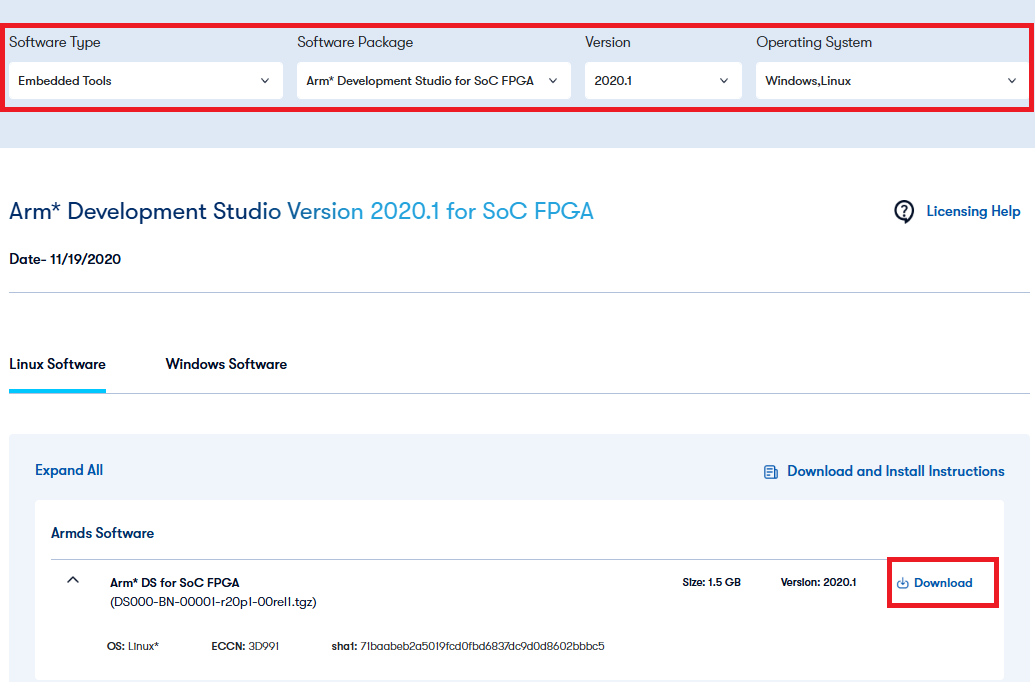

●　Altera® のダウンロード・センターへアクセスして Arm* Development Studio をダウンロードします。
　　※　バグが修正されている場合がありますので、その時点での最新バージョンを導入されることをお勧めします。

3-3.　Arm® DS のインストール（Linux OS の場合）

①　インストーラー・アーカイブ（.tgz）を解凍して、インストーラー・ファイルを抽出します（v2020.1 の例）。

$ tar xf DS000-BN-00001-r20p1-00rel1.tgz

②　root としてインストーラーを実行します。

$ cd DS000-BN-00001-r20p1-00rel1/
$ sudo ./armds-2020.1.sh

③　ライセンスの条文を最後まで表示し、ライセンスの内容を承諾できることを確認した上で「yes」と入力し、
　　Enter キーを押します（ライセンス条文の表示はスペースキーを入力することでページダウンできます）。

Please answer with one of: 'yes' or 'no/quit'
Do you agree to the above terms and conditions? yes

④　Enter キーを押して、プラットフォーム要件チェックを実行します。

Please answer with one of: 'yes/y' or 'no/n'
Run installation platform requirement checks? [default: yes]
— Running installation platform requirement checks
Running dependency check [succeeded]

⑤　デフォルトのインストールパスをそのままにして（変更する場合を除く）、Enter キーを押します。

Where would you like to install to? [default: /opt/arm/developmentstudio-2020.1]

⑥　Enter キーを押して、新しいフォルダーを作成できるようにします:

Please answer with one of: 'yes/y' or 'no/n'
'/opt/arm/developmentstudio-2020.1' does not exist, create? [default: yes]
— Installing to '/opt/arm/developmentstudio-2020.1' (This may take a while…)

⑦　Enter キーを押して、デスクトップ・メニューを追加できるようにします。

Please answer with one of: 'yes/y' or 'no/n'
Install desktop menu item additions? [default: yes]
— Installing menu entries

⑧　Enter キーを押して、ドライバーをインストールできるようにします。

Post install stage provides the following functions:
- Installation of USB drivers for RealView ICE and DSTREAM hardware units
Please answer with one of: 'yes/y' or 'no/n'
Run post install setup scripts? [default: yes]
— Running post install setup scripts

⑨　インストールが成功すると、次のメッセージが表示されます:

-----------------------------------
Installation completed successfully
-----------------------------------
To start using Arm Development Studio 2020.1 either:
- Create a suite sub-shell using /opt/arm/developmentstudio-2020.1/bin/suite_exec
- Launch GUI tools via their desktop menu entries
The Release notes for the product can be found here: file:///opt/arm/developmentstudio-2020.1/sw/info/readme.html

3-4.　Arm® DS のインストール（Windows OS の場合）

①　アーカイブを解凍して、インストーラー・ファイル（.exe ）をダブルクリックして実行します。
②　ようこそ画面で［次へ(N)］をクリックします。

③　使用許諾契約の条項に同意することを確認し［次へ(N)］をクリックします。

④　デフォルトのインストール場所をそのままにして（または必要に応じて変更して）、［次へ(N)］をクリックします。

⑤　［インストール(I)］をクリックしてインストールを続行します。ツールがインストールされます。

⑥　ドライバー・インストールの開始画面で［次へ(N)］をクリックします。

⑦　ドライバー・インストールのすべてのデフォルトオプションを受け入れます。
　　ドライバー・インストールが終わったら［完了］をクリックします。

⑧　インストールが完了します。［完了(F)］をクリックします。

6-1. Linaro ベアメタル・ツールチェーンのインストール（Linux OS の場合）

①　Embedded Command Shell を起動します。
　　○　ver.20.1 Pro の場合：

$ ~/intelFPGA_pro/20.1/embedded/embedded_command_shell.sh

　　○　ver.20.1 Std の場合：

$ ~/intelFPGA/20.1/embedded/embedded_command_shell.sh

②　現在のフォルダーを linaro に変更し、インストール・スクリプトを実行します。
　　※　install_linaro.sh スクリプトファイルは、ARMv7 用の Linaro ベアメタル・ツールチェーンのみを対象としています（ARMv8 は
　　　　サポートしていません）。

$ cd $SOCEDS_DEST_ROOT/host_tools/linaro/
$ ./install_linaro.sh

③　正常に完了すると、$SOCEDS_DEST_ROOT/host_tools/linaro/ フォルダーに以下がインストールされます。
　　○　gcc - GCC コンパイラー
　　○　newlib - Newlib ライブラリー

6-2.　Linaro ベアメタル・ツールチェーンのインストール（Windows OS の場合）

①　C:\MinGW\msys\1.0\msys.bat を管理者として実行します。

②　Msys コンソールが開きます。

③　社内ネットワークなどでプロキシがある場合、Msys コンソールから次のようなプロキシの設定が必要です。

$ export http_proxy="http://your.proxy.address:proxy.port"
$ export https_proxy="https://your.proxy.address:proxy.port"

　　※　上記のプロキシ設定において、your.proxy.address はプロキシアドレス、proxy.port はプロキシポート番号を意味します。

④　Msys コンソールで linaro フォルダーに移動します。
　　○　ver.20.1 Pro の場合：

$ cd c:/intelFPGA_pro/20.1/embedded/host_tools/linaro

　　○　ver.20.1 Std の場合：

$ cd c:/intelFPGA/20.1/embedded/host_tools/linaro

⑤　インストーラーを実行します。
　　※　install_linaro.sh スクリプトファイルは、ARMv7 用の Linaro ベアメタル・ツールチェーンのみを対象としています（ARMv8 は
　　　　サポートしていません）。

$ ./install_linaro.sh

⑥　Linaro ツールチェーンがダウンロードされ、newlib ライブラリーがダウンロードされてコンパイルされます。
　　完了すると、以下が linaro フォルダーにインストールされます。
　　○　gcc - GNU コンパイラー
　　○　newlib - Newlib ライブラリー

7-1.　Arm® DS の起動とライセンスファイルの設定

●　Linaro Linux ツールチェーンのパスを Arm® DS に指定するには、Arm® DS を起動する必要があります。
●　また、Arm® DS を使用するためには、あらかじめライセンス設定を行っておく必要があります。
●　詳細は『Arm® Development Studio for SoC FPGA Edition のライセンス設定方法』の以下の章を参照ください。
　　○　5.　Arm® DS SoC FPGA Edition の起動
　　○　6.　ライセンスファイルの設定

7-2.　Linaro Linux ツールチェーンの設定

①　Arm® DS の "Window" メニューから "Preferences" を選択します。

②　Preferences ウインドウから検索窓に too と入力し、"Toolchains" を選択します。［追加…］ボタンをクリックします。

③　「GCC ツールチェーンをダウンロードします」をクリックします。

④　Arm Developer の GNU Toolchain のページが表示されたら、「GNU toolchain for A-profile processors」をクリックします。

⑤　「Downloads」をクリックします。

⑥　所望のツールチェーンをクリックしてダウンロードします。

⑦　ダウンロードが完了したら解凍します（Embedded Command Shell からは以下のコマンドで解凍できます）。
　　この例では、gcc-arm-10.2-2020.11-mingw-w64-i686-arm-none-linux-gnueabihf.tar.xz をダウンロードして解凍しています。

$ tar –Jxvf gcc-arm-10.2-2020.11-mingw-w64-i686-arm-none-linux-gnueabihf.tar.xz

⑧　［参照］をクリックします。

⑨　解凍したツールチェーンの bin フォルダーを指定し、［フォルダーの選択］をクリックします。

⑩　［Next >］をクリックします。

⑪　ツールチェーンが検出されたら［Finish］をクリックします。

⑫　ツールチェーンが追加されていることを確認して、［Apply and Close］をクリックします。

⑬　［Restart］をクリックして Arm® DS を再起動します。

⑭　Arm® DS が再起動したら、Linux プロジェクト（この例では、Altera-SoCFPGA-HelloWorld-Linux-GNU）の Makefile を開いて、
　　CROSS_COMPILE を arm-none-linux-gnueabihf- に定義します（元の定義はコメントアウト）。

⑮　Linux プロジェクトを右クリックして "Properties" を選択します。

⑯　"C/C++ Build" ⇒ "Tool Chain Editor" を選択し、使用するツールチェーンを選択して、［Apply and Close］をクリックします。

⑰　Linux プロジェクトを "Build Project" して、ビルドできることを確認します。
