Borax SOMはCyclone® V SoCを中心にシステムで必要なメモリーや電源、外部インターフェースなどを集積した名刺大のシステムオンモジュールです。
Cyclone V SoCはARM® Cortex®-A9コアを2つとFPGAファブリックを統合した新しいSoCで、高度なアプリケーションプロセッシングとFPGAの柔軟なハードウェアを組み合わせた複雑なシステムを容易に開発できます。
ピン互換のパッケージを使う限り、FPGA規模、メモリー容量などシステム要件上必要な構成のSOMをご用意しており、量産時も最適な価格・性能のSOMが使用可能です。
開発時に使える、各種インターフェースを搭載したベースボードも提供します。周辺のハードウェアの開発を進めながら、ソフトウェアやFPGAの開発を同時に進められ、開発期間の短縮につながります。
特長

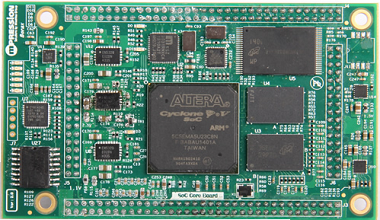

標準構成 コアカード
| FPGA/プロセッサ | Cyclone® V SoC - 5CSEBA2C8N
|
| メモリー | MT41K128M16JT-125 - 128M x 16 bit (512MB) DDR3L SDRAM x 2 MT29F8G08ABABAWP:B - SLC 8Gb x 8 bit (16MB) NAND Flash |
| Ethernet PHY | KSZ9031RNXCA - 10/100/1000M Ethernet PHY |
| クロック | 50MHz、25MHz |
| 供給電源 | 4.5~5.5V入力（ACアダプター） |
| その他 | 1339C-31SRI - 水晶内蔵RTC USB3300-EZK - USB High Speed Host/OTG PHY HPS I/O: GPIO x 8、GPI x 14、UART x 2-8 FPGA I/O: GPIO x 123 (LVDS TX x 12対、RX x 5対含む) 208ピン2mmピッチ外部ヘッダ（オス）によりベースボードに接続 |
| 寸 法 | 95 mm x 55 mm |

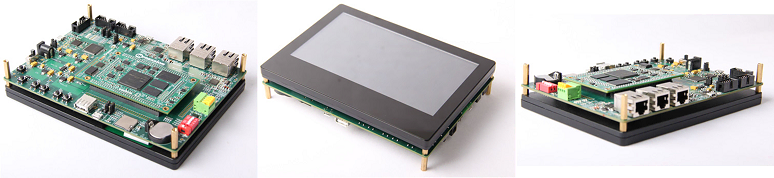

ベースボード
| 外部インターフェース | RJ-45 x 3 USB OTG x 1 UART x 1 CAN x 1 |
| コアカードとの接続 | 208 pins 2mm pitch external headers (female) |
| FPGAコンフィギュレーション | On-board インテルR FPGA ダウンロード・ケーブル |
| その他 | プッシュスイッチ Dipスイッチ SDカードスロット オプションで800x480解像度の抵抗膜式LCD提供可能 |
