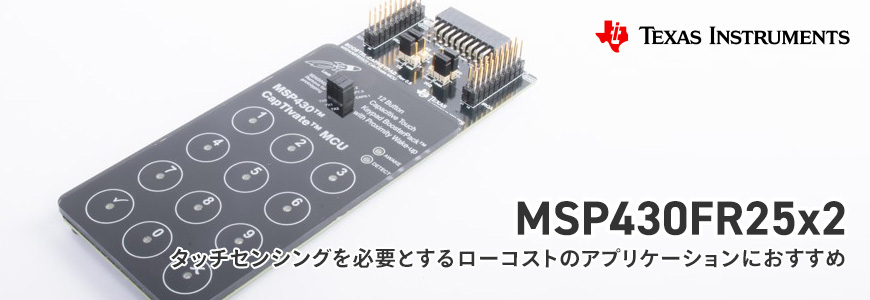

静電容量センサCapTIvate™テクノロジに対応した低コストマイコンシリーズ

“MSP430FR25x2”マイコンは、先日「静電容量タッチセンシングがマイコンだけで実現可能!CapTIvateテクノロジとは」という技術記事で紹介したCapTIvateテクノロジに対応したマイコン製品です。

本製品はTexas Instruments(以下TI社)の静電容量性センシング・マイコンの中でも、特にローコストのアプリケーションにお勧めできるマイコンです。

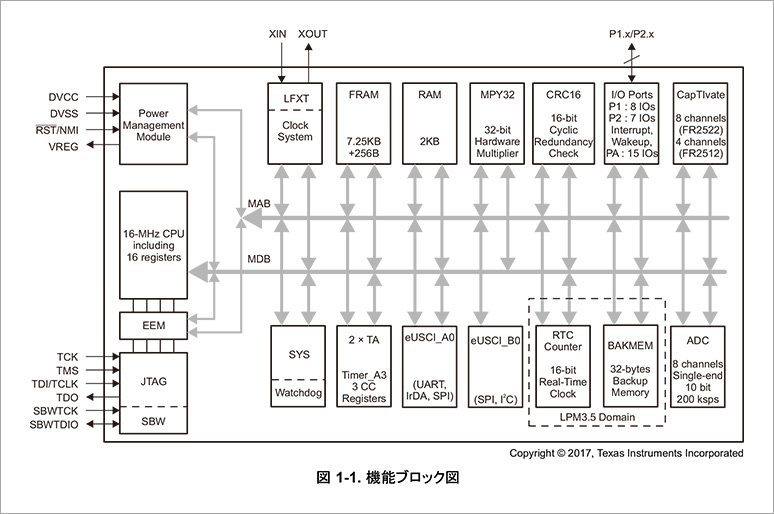

Article header library 129425 pic01  1
出典:Texas Instruments - データシート 『MSP430FR25x2 容量性タッチ・センシング、ミクスト・シグナル・マイクロコントローラ』

この記事では、MSP430FR25x2 の以下の特長について解説します。

  1. TI社の超低消費電力マイコンMSP430FRシリーズ
  2. 不揮発性で高速書き込みが可能な次世代メモリFRAMを搭載
  3. CapTIvateテクノロジに対応したマイコン


1. TI社の超低消費電力マイコンMSP430FRシリーズ

MSP430は、100uA/MHz アクティブモード時で100uA/MHz未満、RTCスタンバイモードで3500nA 未満と低消費電力なコアを有しております。また、7つの低消費電力モードを持っており、低消費電力モードからの起動も高速なため、業界最高クラスの低消費電力を実現しております。

Article header library 129425 pic02  1

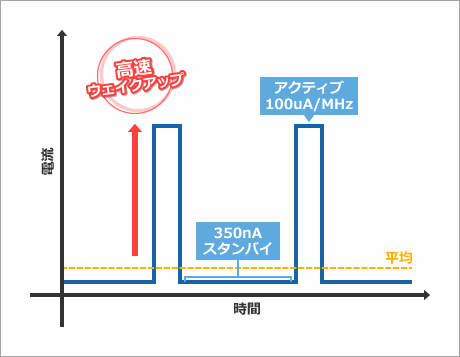

スタンバイ状態からの移行イメージ

2. 不揮発性で高速書き込みが可能な次世代メモリFRAMを搭載

強誘電体ランダム・アクセス・メモリ(FRAM)とは、フラッシュと同様に不揮発性ですが、高速、かつ低消費電力での書き込みに対応しており、1000兆回を超える書き込み耐久性と優れたフレキシビリティ (※) を備えています。

※FRAMは高速な書き込み/読み出しが可能でありSRAMのように扱う事が可能です。そのため、プログラム領域とデータ領域を柔軟に変更する事が可能となっています。

3. CapTIvateテクノロジに対応したマイコン

CapTIvateテクノロジは、TI社のMSP430マイコンシリーズに内蔵された、静電容量をデジタル値に変換するペリフェラルです。この技術は下記の6製品にのみ搭載されています。容量の変化に対して高い感度を持つため、CapTIvateテクノロジは金属オーバーレイもサポートし、その場合は容量の変化から金属オーバーレイのたわみを測定します。

製品型番MSP430FR2512MSP430FR2522MSP430FR2532MSP430FR2632MSP430FR2533MSP430FR2633
FRAM/RAM8KB/2KB8KB/2KB8KB/1KB8KB/2KB16KB/2KB16KB/4KB
ボタン数最大 4最大 16最大 8最大 16最大 16最大 64
静電容量性センシングの I/O48881616
センシング・ブロック124444
パッケージ16 ピン TSSOP
20 ピン QFN
16 ピン TSSOP
20 ピン QFN
24 ピン QFN24 ピン TSSOP と DSBGA32 ピン TSSOP と QFN32 ピン TSSOP と QFN 24 ピン DSBGA


すぐに評価を開始できる "BOOSTXL-CAPKEYPAD" 評価キット

BOOSTXL-CAPKEYPAD は CapTIvateテクノロジを搭載した MSP430FR2522 静電容量式タッチ・センシング・マイコン向けの評価モジュールです。

※BOOSTXL-CAPKEYPAD 単体では開発ができません。
TI社が提供するその他のLaunchPad™ 開発キットや、CapTIvate 開発キット(MSP-CAPT-FR2633)、またはCapTIvate プログラマ・ボード(CAPTIVATE-PGMR)と組み合わせて使用することができます。

Article header library 129425 pic03  1

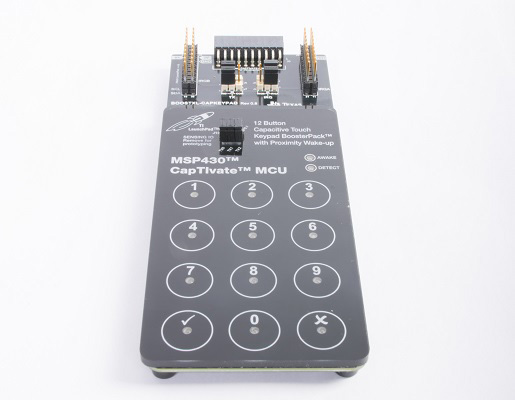

BOOSTXL-CAPKEYPAD

特長

  • CapTIvate テクノロジを搭載した MSP430FR2522 MSP430 マイコン
  • LaunchPad エコシステムを活用できる 40 ピン・ブースタパック規格
  • CAPTIVATE-PGMR とのインターフェイス向けの CapTIvate プログラミング・ヘッダ
  • 12 個のタッチ・ボタンを搭載した近接センサ付きテンキーパッド
  • バックライト向けの LP3943 LED ドライバを統合

アプリケーション例

  • 電子的スマート・ロック、ドア・キーパッド、リーダー
  • ガレージのドア・システム
  • 侵入防止HMIキーパッドと侵入管理パネル
  • エレベータの呼び出しボタン
  • パーソナル・エレクトロニクス
  • ワイヤレス・スピーカおよびヘッドセット
  • A/Vレシーバ
  • 家電製品
  • パワー・ツール
  • 電灯のスイッチ
  • ビデオ付きドアベル
Article header library 129425 pic04  1
アプリケーション例

製品概要

型  名MSP430FR2522/MSP430FR2512
仕  様
  • 低コストなCapTIvate対応マイコン16ビットのRISCアーキテクチャ -最高16MHzのクロック周波数
  • 8K FRAM/2K RAM
  • I2C/SPI x1、UART/SPI x1 のインターフェースをサポート
  • 4.5x3.5mm VQFN の小パッケージまたは5mm×4.4mm TSSOPパッケージ
  • 10-bit, 8-chのADCを内蔵
  • 12KB ROM にCapTIvate、ドライバライブラリを内蔵
  • アクティブモード120uA/MHz(標準値)
  • スタンバイ:LPM3.5* 710uA(標準値)*32768Hzの水晶発振子によるリアルタイムクロック動作時
  • 静電容量式タッチI/O 16 (MSP430FR2522)、4 (MSP430FR2512)
