高精度センサー・アナログ回路に最適なLDO LT3094・LT3045
LDO（リニアレギュレーター）は、非常にシンプルなデバイスでありながらノイズの多い信号源からリップルを除去するのに重要な役目を果たします。とくに低ノイズ製品は微小信号センサーやアナログ回路、高音質オーディオの電力供給に重宝されています。
アナログ・デバイセズ社の低ノイズLDOシリーズであるLT3045（正電源）/LT3094（負電源）は、以下の3つの特長により高精度のセンサーやアナログ回路の設計に貢献します。
・業界最高水準の低ノイズとPSRR（電源電圧変動除去比）
・並列接続で熱とノイズを分散
・高精度・低ノイズ回路用±12V電源リファレンス・ボードを用意
業界最高水準の低ノイズとPSRR（電源電圧変動除去比）
効率の高い電源システムを構成するためには、スイッチング電源がよく使用されています。しかし、スイッチング電源で生成した電源電圧には大きなノイズが存在するため、感度の高いアナログ回路や、センサーへ供給する場合にはPSRRが重要なファクターになります。
LT3045/LT3094は10 Hz ～ 100 kHz時にそれぞれ超低RMSノイズ：0.8μVRMSを実現します。PSRRについてもそれぞれ高い効果を発揮し、正電源出力用のLT3045は1MHzで76dB、負電源出力用のLT3094は1 MHz で 74 dBです。
|
製品 |
入力電圧範囲 |
出力電圧範囲 |
出力電流 |
Output Noise (10hz-100kHz) |
Spot Noise(10kHz) |
PSRR ＠1Mhz |
Package |
|
LT3045 |
1.8v to 20V |
0v to 15v |
500mA |
0.8uVRMS |
2nV/rtHz |
76dB |
3x3 DFN-10 |
|
LT3094 |
-1.8v to -20V |
0v to -19.5v |
500mA |
0.8uVRMS |
2.2nV/rtHz |
74dB |
3x3 DFN-10 |
LT3094/LT3045の主なスペック

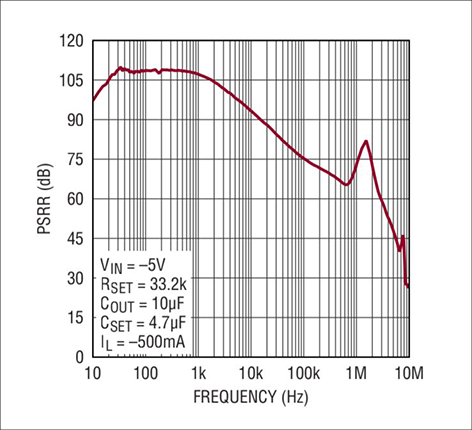

LT3094の高い電源電圧除去比（出典：LT3094 データシートより抜粋）
LT3045の高い電源電圧変動除去比（出典：LT3045 データシートより抜粋）
並列接続で熱とノイズを分散
LT3045は1.8V～20V、LT3094は-1.8 V ～ -20 Vと広い入力電圧範囲を備えており、電流は500mAまで出力できます。また、出力電圧範囲の下限は0Vまでカバーしています。
LDOを選択する場合、負荷が大きいと熱に対する考慮が必要となりますが、LT3045/LT3094はそれぞれ同デバイスを一本の抵抗で並列に接続することで熱とノイズを分散させることができます。
LT3045/LT3094は、同じデバイスを並列でN個使用した場合、出力電圧のRMSノイズを1/√Nに減少させる特性があります。
LT3094を並列接続した場合の発熱（ｰ5V入力、ｰ3V出力、1A負荷）
LT3094の並列接続例（出典：LT3094 データシートより抜粋）
LT3045の並列接続例（出典：LT3045 データシートより抜粋）
高精度・低ノイズ回路用±12V電源リファレンス・ボードを用意
お客様の開発をサポートするマクニカオリジナル技術ブランド Mpressionでは、LT3045/LT3094を使った高精度・低ノイズ回路用±12V電源リファレンス・ボードを用意しています。このリファレンス・ボードにより、LT3045/LT3094のパフォーマンスや機能を実機に近い環境で容易に評価することができます。
このボード以外にも、Mpressionではアナログ・デバイセズ社の高性能な電源ICを使用した各種リファレンス・ボードをご用意しております。詳細は「おすすめ記事/資料はこちら」からご覧ください。
LT3045/LT3094 の主な特性
●LT3045
・超低RMSノイズ：0.8μVRMS (10Hz ～100kHz)
・超低スポット・ノイズ：2nV/√Hz (10kHz 時)
・超高PSRR：76dB (1MHz)
・出力電流：500mA
・広い入力電圧範囲：1.8V～20V
・出力電圧範囲：0V～15V
・プログラム可能な電流制限
・12ピンMSOPおよび10ピン3mm×3mm DFNパッケージ
●LT3094
・超低 RMS ノイズ: 0.8 μVRMS (10 Hz ～ 100 kHz)
・超低スポット・ノイズ: 2.2 nV/√Hz (10 kHz 時)
・超高 PSRR: 74 dB (1MHz)
・出力電流: 500 mA
・広い入力電圧範囲: −1.8 V ～ −20 V
・出力電圧範囲: 0 V ～ −19.5 V
・プログラム可能な電流制限
・12 ピン MSOP および 3 mm × 3 mm DFN パッケージ
アプリケーション例
・低ノイズ計測機器
・微小信号センサー
・高音質オーディオ
