LEDエミュレーター回路内蔵によるフォトカプラーとの高互換性実現!
デジタルアイソレーター Si87xxシリーズのご紹介
フォトカプラーとのリプレイス資料もご用意しております。ダウンロード資料はコチラから
製品概要
フォトカプラーとピンコンパチで使用できるデジタル・アイソレーター(Si87xx)の紹介記事です。
入力(1次)側にLEDエミュレータ回路を内蔵したことにより、フォトカプラーと同様にアノード、カソード端子のみで入力側を構成しており、デジタルアイソレーターで必要な入力側のVDDI電源が不要になります。フォトカプラーの問題である温度特性や経年劣化による特性の変動、およびCMTIなどの特性について改善が見込まれます。特に高温時の伝搬遅延時間を最小限に抑えられ、電圧や温度に対する特性が安定します。フォトカプラーとピン互換で載せ替え可能なラインナップ(型番リスト)もご用意しています。
本ページ後半の「フォトカプラーとのリプレイス資料」をご参照ください。
フォトカプラーに対する 構造上の違いや技術比較などについては、こちらのリンクをご参照ください。
フォトカプラーやSi87xxなどのデジタルアイソレーターの特性の改善方法など記事は、こちらをご参照ください。
製品特徴
- LEDエミュレーター回路を内蔵し、フォトカプラーとピン互換で載せ換えが可能
- 特性が安定していて信頼性の高い標準CMOSプロセス技術
- しきい値電流が正確で変動が少なく ヒステリシス付き
- 温度特性を含めたスペックで安定した設計が可能
- 経年変化が少なく信頼性が高い FITレートはフォトカプラーの 1/10
- UVLO内蔵で電源に対する誤動作が防止され特性が安定している
- -40~125℃と幅広い温度範囲での特性保証
- CMTIが高い
遅延特性比較

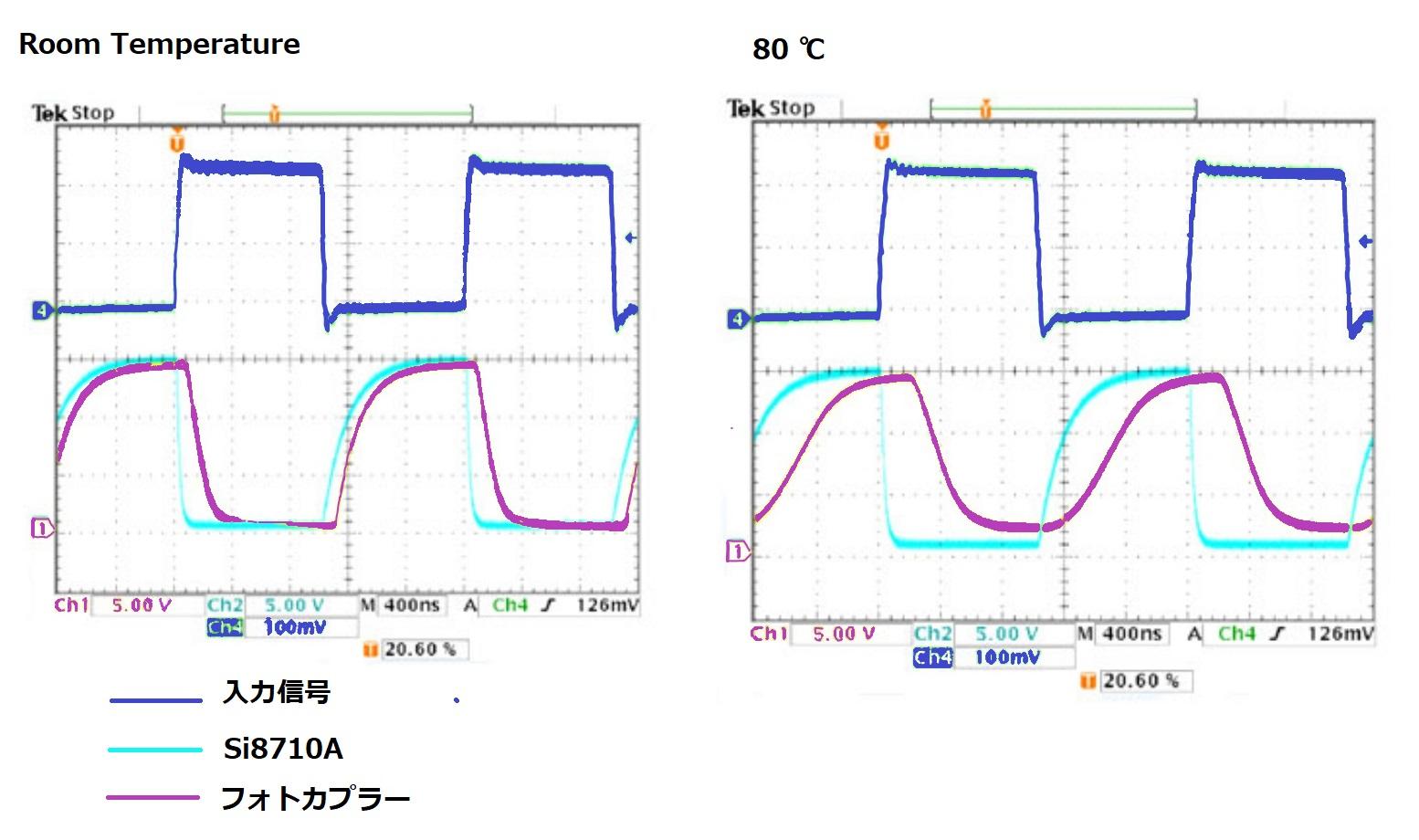

デジタルアイソレーターは フォトカプラーに比べ温度変化、経年劣化の影響が少なく遅延時間が少ないので高速信号ラインの絶縁に最適です。フォトカプラーはCRTの特性を室温で最大になるように調整しており、温度変動で特性が変動します。
対してデジタルアイソレーターは温度による特性の変化は少なくー40~+125℃の幅広い温度範囲で特性を保証しています。
UVLO
Si8715~20,Si8735/36にはUVLO(Under Voltage Lock Out)の回路が内蔵されています。

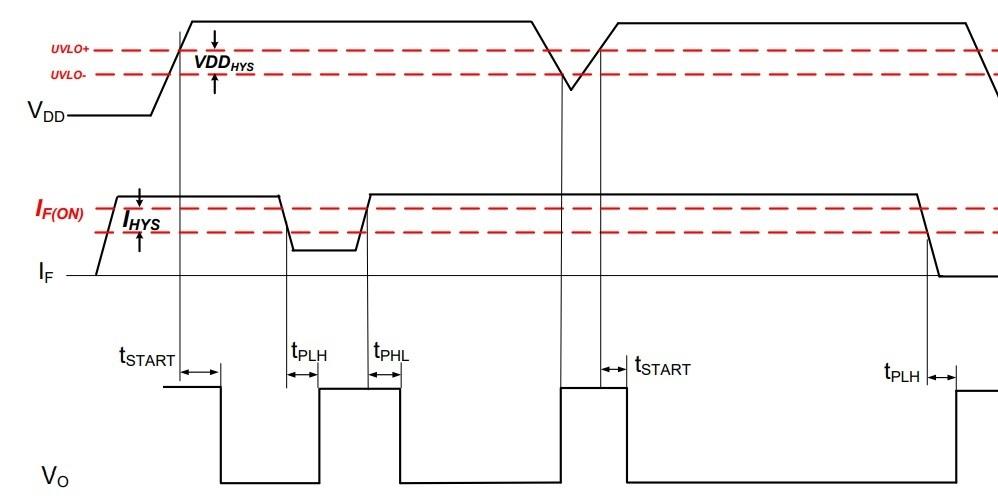

電源電圧がUVLOしきい値電圧を下回ると出力は無条件にデフォルト状態になりご動作を防止します。安定した信号を出すため電源端子が十分に立ち上がってから一定時間tSTART後に出力されます。UVLOがかかる電圧と解除の電圧にはヒステリシスが設けられています。
(図はイメージです)
製品ラインナップ
Si8715~20
絶縁耐圧はUL1577で5KVrmsの認証を受けています。10KVのサージ耐量があり、耐圧は5Vで15Mbpsまでの信号の絶縁に最適です。
入力電流スレッショルドは3.6mA(max)で、CMTIは35kV/us (@IF=6mA) min と高いです。
反転出力/非反転出力 EN端子 の製品もあります。


Si8715,Si8719

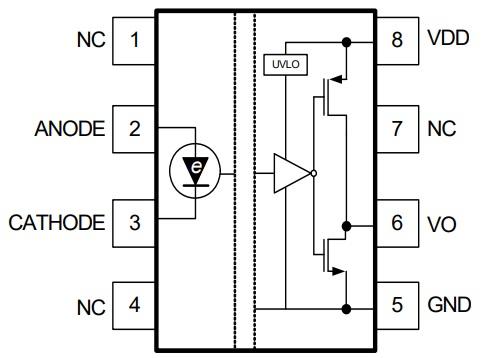

SOIC-8やDIP8/GWパッケージ品


Si8716,Si8717,Si8718,Si8720

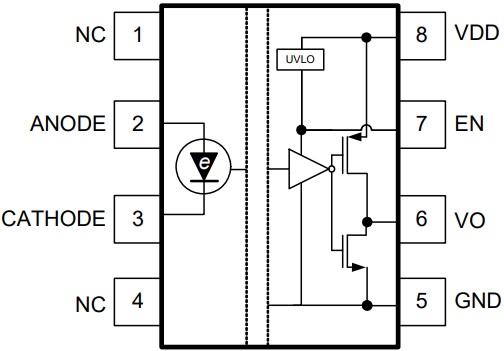

EN端子付き品


.
Si8715,Si8719

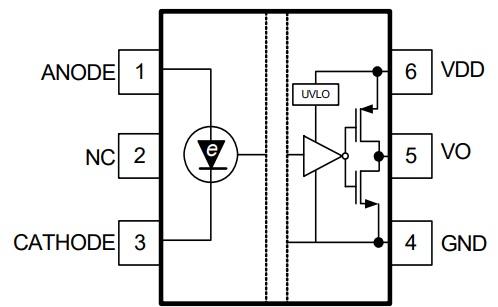

SDIP6パッケージ
Si8735/36
絶縁耐圧はUL1577で2.5KVrms製品です。10KVのサージ耐量があり、15Mbpsの信号の絶縁にに最適です。
入力電流スレッショルドは0.68mA(typ)と低いです。

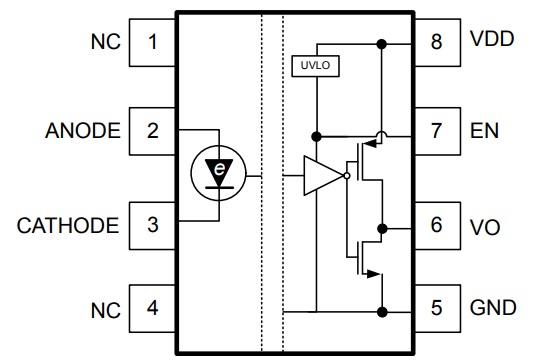

Si8735:非反転出力 Si8736:反転出力+EN端子

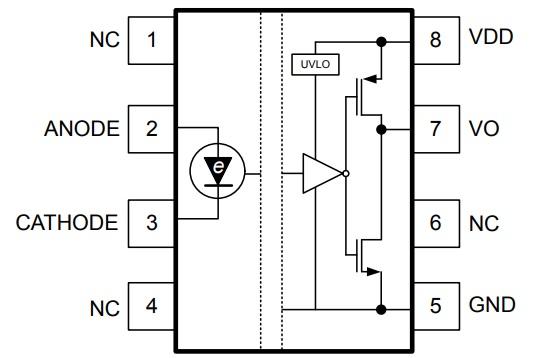

Si8735
非反転出力タイプ


Si8736
反転出力+EN端子
Si8710~12
Open コレクター出力のアイソレーターです。出力の耐圧は36Vあり、ゲートドライバーとしても使用可能です。
UVLOはありません。

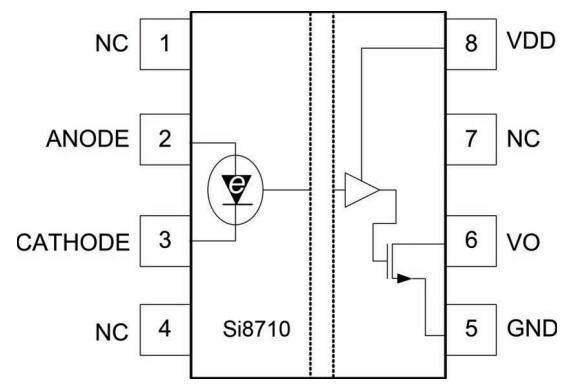

Si8710
Open C出力の製品


Si8711

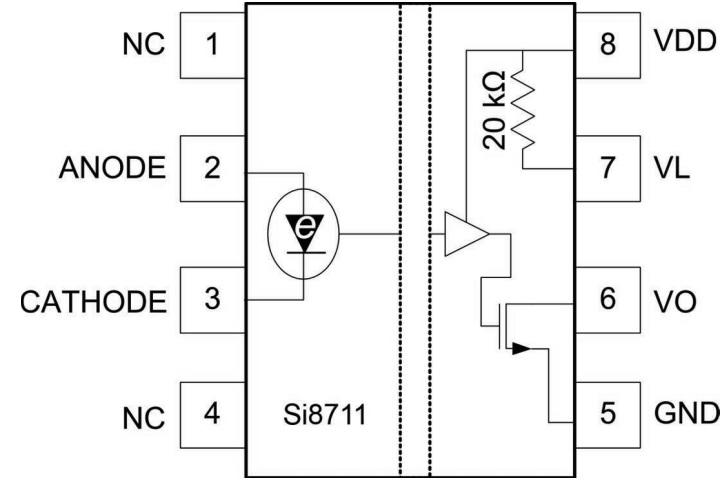

20KΩ Pull-up抵抗内蔵

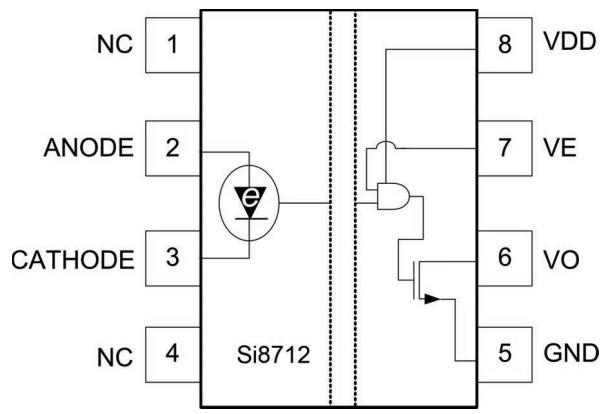

Si8712 EN端子付き

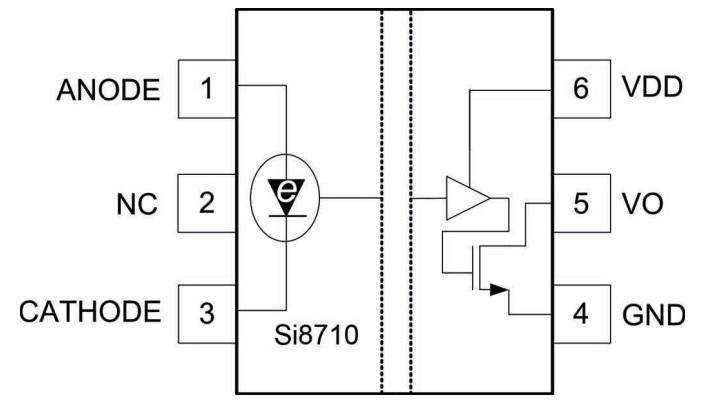

Si8710 SDIP6パッケージ
LEDエミュレータ入力のゲートドライバーとしては出力ピーク電流が4AまでのSi826xシリーズがあります。
製品リスト
Parts# | Speed (Mbps) /Delay (ns) max |
Inv/ non-Inv |
耐圧 | 出力 | EN | Default Output State when EN Active |
絶縁耐圧(UL1577) (KVrms) | CMTI | 出力側 UVLO |
パッケージ |
Si8710 | 15Mbps/1Mbps | Inv | 36V | Open C | - | H (open) | 3.75/ 5KVrms |
20KV/us(min) | ー | SOIC-8, DIP8/GW ,SDIP6 |
Si8711 | 15Mbps/1Mbps | Inv | 36V | Open C +20K | - | High | 3.75/ 5KVrms |
20KV/us(min) | ー | SOIC-8, DIP8/GW |
Si8712 | 15Mbps/1Mbps | Inv | 36V | Open C | EN | H (open) | 3.75/ 5KVrms |
20KV/us(min) | ー | SOIC-8, DIP8/GW |
Si8715 | 15 Mbps | non-Inv | 5.5V | Logic | - | N/A | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW ,SDIP6 |
Si8716 | 15 Mbps | Inv | 5.5V | Logic | EN | High | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW |
Si8717 | 15 Mbps | non-Inv | 5.5V | Logic | EN | Hi-z | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW |
Si8718 | 15 Mbps | Inv | 5.5V | Logic | EN | Hi-z | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW |
Si8719 | 15 Mbps | Inv | 5.5V | Logic | - | N/A | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW, SDIP6 |
Si8720 | 15 Mbps | Inv | 5.5V | Logic | EN | Low | 3.75/ 5KVrms |
35kV/us (min) | ○ | SOIC-8, DIP8/GW |
Si8735 | 15 Mbps | non-Inv | 7V | Logic | - | N/A | 3.75 kVrms | 25kV/us (typ) | ○ | SOIC-8 |
Si8736 | 15 Mbps | Inv | 7V | Logic | EN | High | 3.75 kVrms | 25kV/us (typ) | ○ | SOIC-8 |
詳細はデータシートを必ずご確認ください。
【ダウンロード資料】フォトカプラーとのリプレイス資料
既存のフォトカプラーからの代替品選定の目安として型番リストをご用意しました。
ご希望の方は以下の【資料ダウンロードはこちら】からお申込みください。
*これらの情報は取得時点の各メーカー情報に基づいた、Skyworks社の推定によるものです。あくまでお客様側でご評価のうえ適用可否をご判断ください。
* 情報は予告なく変更される可能性があります。当社は情報の正確性に関して一切の保証をしません。
対象アプリケーション
出力側に電源端子を有するフォトカプラーとピン互換で使用できる製品があります。フォトカプラーから信頼性の高いデジタルアイソレーターへの設計変更時、ほぼ同じ回路で載せ換えが可能です。
デジタルアイソレーターは常温から高温環境下でも安定した伝搬遅延特性を提供でき、温特変動を含めて規格化されており経年劣化も少ないので設計がしやすく 経年劣化を考慮した電流設定の必要はありません。高温環境下や長期間の連続動作といった厳しい環境下での利用が想定される産業システムに最適なソリューションです。
- 産業機器、制御機器
- モーターの制御
- 電源の絶縁スイッチ
- ADCなどのデジタル信号の絶縁
- テスターなどの機器
- EVのトラクションインバーターなど
評価ボード
フォトカプラーとの代替評価用サンプルパックです。
Si87xx Optocoupler Replacement Isolators Sample Pack
Si871x LED エミュレーター入力アイソレーターの性能評価用の評価ボードです。DIP8品が搭載されており、詳細な仕様評価や既存のボードへの接続評価等が可能です。
si871xdip8-kit
以下別パッケージの同様評価ボードがあります。
si871xsdip6-kit
si871xsoic8-kit
si87xxsdip6-kit
si87xxdip8-kit
si87xxsoic8-kit
詳細は関連資料 UG515、UG507やUG508をご参照ください。
