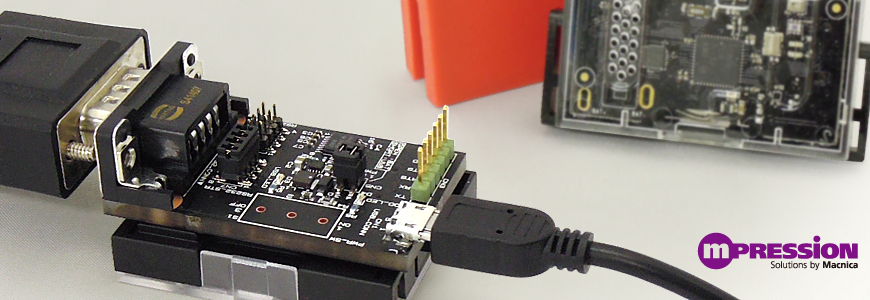

DEVPACKM-RS232-IIとは？

DEVPACKM-RS232-IIは、テキサス・インスツルメンツ製品(以下TI製品)の評価キット「SensorTag」向けに、マクニカが開発した拡張ボードです。本製品をSensorTagにセットすることでSensorTagからの情報をシリアル信号として出力（BLE to RS232C)することが可能になります。

SensorTag向けのBLE Central F/Wを提供

DEVPACKM-RS232-II にセットするSensorTag向けに、BLE Central 用F/Wの概要とサンプルをご用意しております。複数のSensorTagをペリフェラルとしてつなげてご使用頂けます。

BLE Central用 F/W提供をご希望の方は弊社までお問い合わせください。
https://www.macnica.co.jp/business/semiconductor/support/contact/
またF/Wの変更にはCC-DEVPACK-DEBUGが必要です。

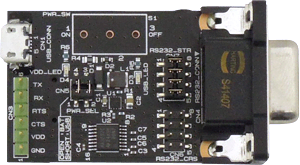

DEVPACKM-RS232-Ⅱ とは

DEVPACKM-RS232-IIはSensorTag向けにマクニカが開発した評価ボードです。TI製品のSensorTagシリーズを評価することを想定しております。本キットを使用することでSensorTagの拡張基板として”BLEtoRS232C変換”することが可能です。
※今後Wi-FiやSub-1GHzのSensorTagもTI社よりリリース予定で、本キットでサポート予定です。

特徴

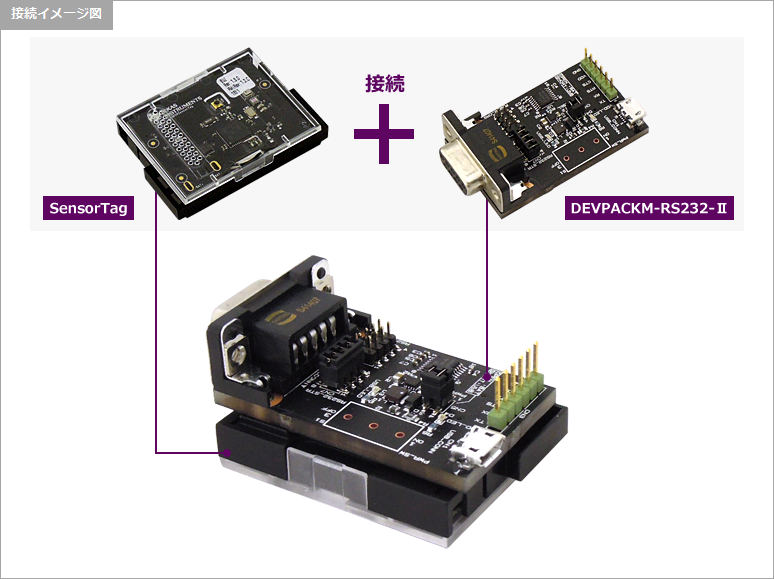

SensorTagに取り付け可能な評価キット（下記の図参照）

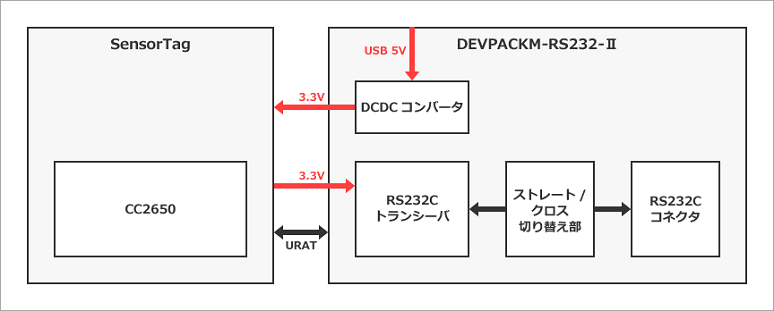

UART信号をRS232Cのシリアル出力に変換することが可能
コイン電池動作、PCやモバイルバッテリーを使ったUSB給電の選択も可能

※ご注意
　USB給電で動作させる場合とSensorTagの電池で動作させる場合でジャンパ設定を切り替えが必要です。

DEVPACKM-RS232-IIを使った活用例

SensorTagを複数台使った環境データの取得

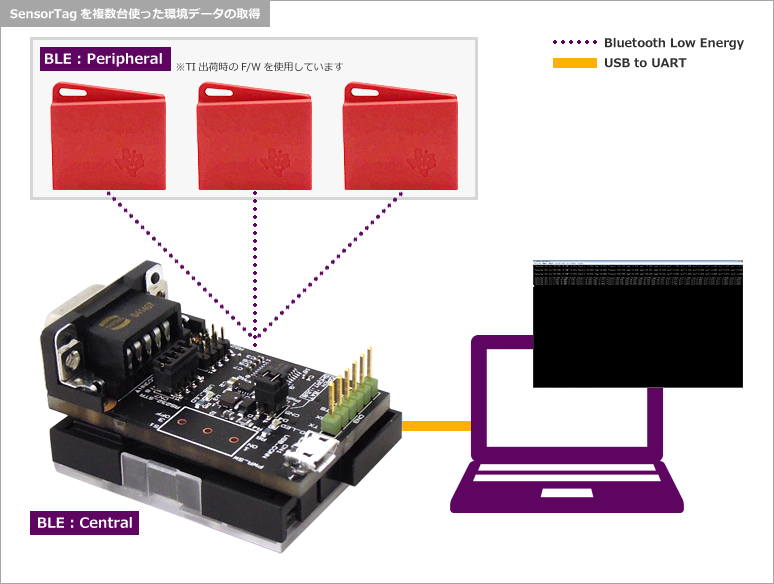

標準のSensorTagではペリフェラル(センサデータ送信側)として動作するのですが、F/Ｗを開発することによりセントラル(データを受信側)としても動作可能なため、下記の図のようにセントラル動作するSensorTagとペリフェラル動作のSensorTagを複数台接続し、各SensorTagのセンサデータを取得することができます。

この構成でセントラル動作のSensorTagにUARTを介したログ出力機能を実装し、DEVPACKM-RS232-Ⅱを使用すると取得したセンサデータをRS232Cに出力することが可能です。これにより、PCやモデムなどRS232Cのインターフェイスを保有する機器と通信可能になるため、センサデータの可視化を実現できます。

実際に活用例のデモをお試しいただけるクイックスタートガイドはこちら

Mpression DEVPACKM-RS232-II：クイック・スタートガイド

※ペリフェラル側のSensorTag Firmware はVersion1.3にしてください。
　F/WのアップデートはTI社純正のiOSアプリかAndroidアプリにてアップデート可能です。
　アップデート方法はこちらの記事をご参照ください。
