1～150 psi の絶対圧・ゲージ圧・差圧・真空圧・複合圧を測定
TE Connectivity社 の MS4525DO はPCB マウント型の圧力トランスデューサです。

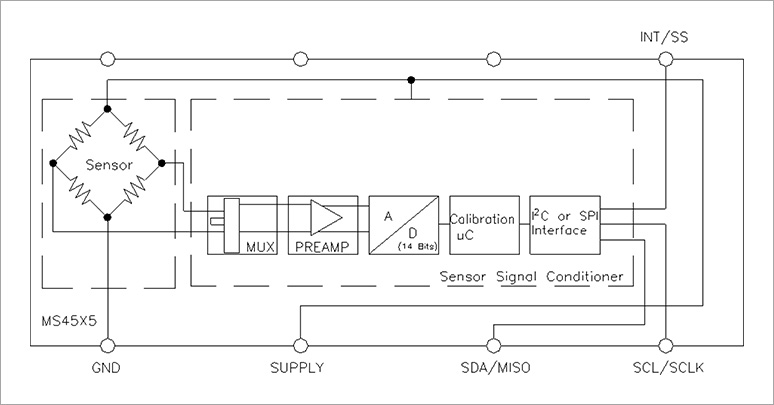

高性能なデジタル出力圧力（14 ビット）および温度（11 ビット）トランスデューサを搭載しています。
1～150 psi の絶対圧・ゲージ圧・差圧・真空圧・複合圧を測定できます。また、CMOSセンサコンディショニング回路で製造されているため低コストです。
そのため、空気圧制御、環境制御などのアプリケーションに最適です。
この記事では、MS4525DO の以下の大きな特長・メリットについて解説します。
- 9つのPCBマウント構成で製品への取り付けを自由に選択可能
- 単一電源で動作するため、周辺回路を簡素化
- マイコンとの接続も簡単
- 約10気圧までの圧力測定が可能
1. 9つのPCBマウント構成で製品への取り付けを自由に選択可能
MS4525DO は8pinのDILパッケージになっています。側面ポート・上部ポート・マニホールド マウントの各構成が用意されています。
ユーザーが開発するアプリケーションに合わせて自由に選択することができるため、取り付け位置に悩む必要がありません。
2. 単一電源で動作するため、周辺回路を簡素化
MS4525DO は3.3V または 5.0 VDC の電源を選択できます。
設計しやすい単一電源で使用できるため、周辺回路を簡素化することができます。
3. マイコンとの接続も簡単
MS4525DO にはI2C/SPI のインターフェースを搭載しています。
そのため簡単にマイコンと接続でき、短期間で製品化を実現することができます。
4. 約10気圧までの圧力測定が可能
MS4525DO は1〜150psiの範囲で圧力測定が可能です。
150psiとは約10気圧までの測定が可能ということです。
そのため広範囲での圧力測定が必要なアプリケーションに適しています。
アプリケーション例
- 標高と対気速度の測定
- 医療機器
- 消火システム
- パネルメーター
- 環境管理
- 空気圧制御
製品概要
| 型 名 | MS4525DO |
| 仕 様 |
|
