圧力、湿度、温度を測定できる "MS8607" の特長

MS8607 はTE Connectivity社が提供する気圧、湿度、温度の 3 つの環境物理測定 (PHT) をオールインワンで測定することができるデジタル複合センサです。

MS8607 は、5mm x 3mmサイズの超小型QFNパッケージで気圧、湿度、温度を測定することができるため、スマートフォン、ウェアラブル機器、ドローンなどのモバイル機器などの小型化が要求されるアプリケーションに最適です。

MS8607 には大きく4つの特長があります。

わずか5mm×3mmサイズで気圧、湿度、温度を測定
24bitの優れた測定精度
I2Cで直接マイコンと繋がる
面倒な校正は不要

それぞれの特長について、以下に解説します。

1. わずか5mm×3mmサイズで気圧、湿度、温度を測定

気圧、湿度、温度の3つの環境物理測定を、1つのセンサで測定できます。センサの大きさは5mm×3mmサイズの超小型QFNパッケージです。

そのため、それぞれセンサを用意する必要がないため、実装面積を削減することができます。
また、部品点数も減るため、製品の信頼性向上と開発期間の削減メリットがあります。

2. 24bitの優れた測定精度

MS8607 は24ビットの圧力、温度、12bitの相対湿度の高分解能で測定することができます。

圧力は300〜1100Mbar、湿度は5〜95%RH、温度は-20℃〜85℃の範囲で測定できるため、HVAC（暖房、換気、および空調制御）や気象観測所用途だけではなく、スマートフォンやタブレットPC内の環境監視機能や高度計としても使用できます。

3. I2Cで直接マイコンと繋がる

MS8607 はI2Cインターフェースを搭載しています。I2Cインターフェースで直接マイコンに繋がります。
そのため、お使いのマイコンですぐに評価を開始できます。

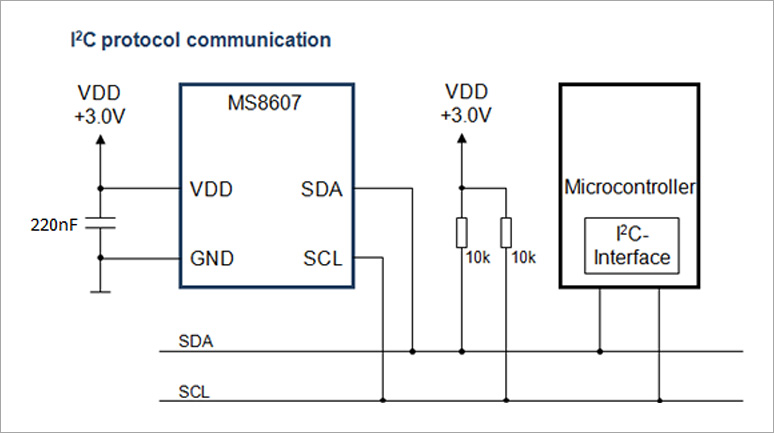

Article header library 128005 pic01 1 — 接続例

4. 面倒な校正は不要

このセンサはすべて個々に校正済みなので、キャリブレーション（調整）する必要がありません。ユーザーはすぐに MS8607 を使用することができます。

MS8607 をすぐに試せる評価モジュール

MS8607 の評価をすぐに開始できるよう、評価モジュール "MS8607 GROVE BOARD DPP901G000" が用意されています。

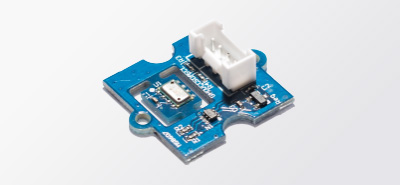

Article header library 128005 pic02 3 — MS8607 GROVE BOARD

このモジュールの4ピンコネクタには、通信に必要な端子が引き出されており、マイコン等に接続して容易に評価できるようになっています。

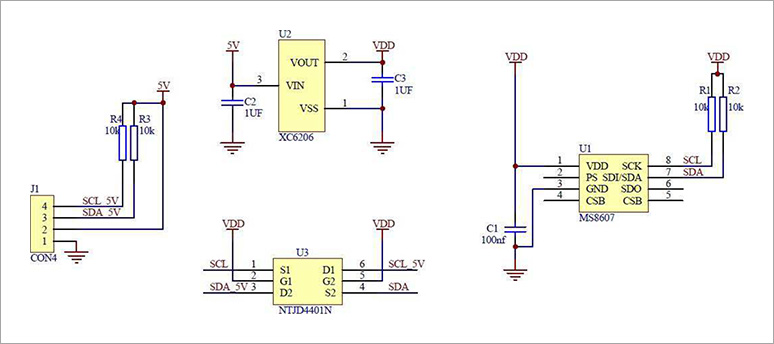

Article header library 128005 pic03 1 — 回路図

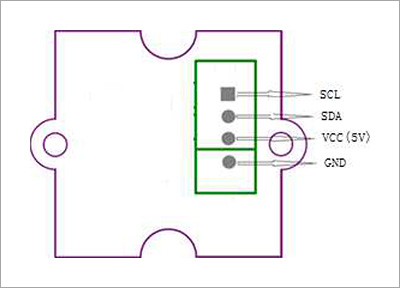

Article header library 128005 pic04 1 — ピンアサイン

アプリケーション例

スマートフォンとタブレットPC
暖房、換気、および空調制御
気象ステーション
プリンタ
家電および加湿器

Article header library 128005 pic05 1 — アプリケーション例

製品概要

型　　名	MS8607
仕　　様	インターフェース：I2C 供給電圧: 1.5 ～ 3.6 V QFN パッケージ 5.0 x 3.0 x 1.0 mm 動作範囲: 10 ～ 2000 mbar、0%RH ～ 100%RH、-40 ～ 85 °C 高分解能モジュール: 0.016 mbar、0.04%RH、0.01°C 供給電圧: 1.5 ～ 3.6 V 工場出荷時完全キャリブレーション済みセンサ
