インテル® FPGA を実装する基板を作成する際、設計者はメーカーが公開しているドキュメントを参考に回路図を作成します。

ここでは、特に気をつけるポイントにしぼってご案内します。

なお インテル Quartus® Prime 開発ソフトウェア (以下、Quartus Prime) では、デバイスのさまざまな制約をもとにした配置確認もおこなえます。

資料による回路図チェックと併せて、Quartus Prime における確認もお願いします。

対象の FPGA

 ・ Arria® V FPGA (Arria V GZ を除く)

事前準備

回路図作成時に参考になるドキュメントをご紹介します。

ピン・コネクション・ガイドライン

回路図レビュー・ワークシート

ピン・コネクション・ガイドライン トップページ



回路図レビュー・ワークシート トップページ (英語 / 日本語)

※ ドキュメントは最新の英語版を推奨

Arria® V GT, GX, ST, and SX Device Family Pin Connection Guidelines

Arria® V GX, GT, SX, and ST Device Schematic Review Worksheet



Arria V Overview (FPGA TOP)

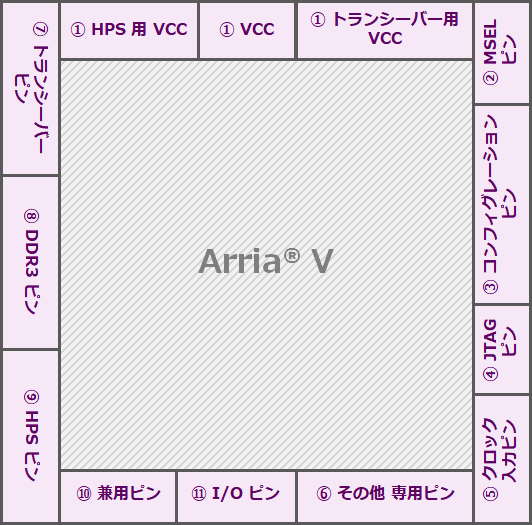

下図は、Arria V の基板設計において、特に気をつけるピンを表しています。

※ 図の配置は実際のデバイスとは関係ありません。

① VCC、HPS 用 VCC、トランシーバー用 VCC

● データシートを参照して推奨の電源電圧を印加する

● FPGA の近傍に測定ポイントを設ける

 ・不具合発生時に備えて、電源を計測できるようにしておく

Power & Thermal デザイン & デバッグ・ガイドライン を参考にする

● 同一サイドの GXB (トランシーバー) をすべて未使用の場合は

 ・VCCR_GXB[L,R]、VCCT_GXB[L,R]、VCCL_GXB[L,R]、VCCH_GXB[L,R]、VCCA_GXB[L,R] は GND 接続可

● デカップリング・コンデンサー数

 ・PDN ツール を参考にして見積もる

 ・より詳細に見積もる場合は、専用ツールを使用する

 <参考>

  電源供給ネットワーク(PDN)解析ツール

  第9回 FPGA の電源設計における容量の確認と見直しについて

● Active Serial (AS) モードでコンフィグレーションを行う場合

  ・ VCCPGM は 3.0 V または 3.3 V

● 電源シーケンス

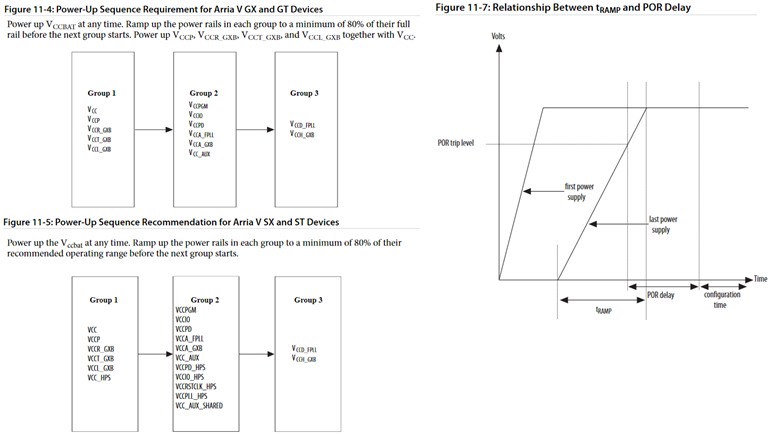

  詳細はこちらのドキュメント(Arria V GX, GT, SX, and ST Power-Up Sequence) をご覧ください。



▲ Arria V Overview へ戻る

② MSEL ピン

Arria V の MSEL ピン情報は、以下をご確認ください。

MSEL Pin Settings

プルアップ/プルダウン抵抗の挿入 (1)(2)

Arria V

不要

(こちらのドキュメント を参照)

Arria V SoC via HPS

(1) 内部に Weak Pull-Down Resistor (25kΩ) が挿入されています。

(2) コンフィグレーション・モードを切り替えるようにしたい場合は、0Ω 抵抗で VCCPGM/GND に切り替えるようにしてください。

MSEL ピンの一覧表はこちらをご覧ください。



▲ Arria V Overview へ戻る

③ コンフィグレーション・ピン

● DCLK

 ・ダンピング抵抗挿入を推奨 (最低限 0Ω) 10-50Ω

 ・AS モードの場合は、トレース長をケアすること (下記ドキュメントを参照)

  "Trace Length and Loading Guideline"

● nCONFIG、nSTATUS

 ・10kΩ 抵抗を介して VCCPGM へプルアップ

● CONF_DONE

 ・10kΩ 抵抗を介して VCCPGM へプルアップ

 ・そのまま LED に接続しない

  - ドライブ電流不足により、FET を適用しないと点灯しない可能性がある

● FPGA をカスケード接続している場合は nSTATUS や CONF_DONE は共通でプルアップ

 ・INIT_DONE は個別にプルアップ (使用している場合のみ)

● nCE

 ・GND 接続 または 10kΩ 抵抗を介してプルダウン

 ・FPGA がカスケード接続になっているかは、この信号で判断する

● nCEO を使用時は、10kΩ 抵抗を介して VCCPGM へプルアップ



▲ Arria V Overview へ戻る

④ JTAG ピン

● チェック・ポイント

 ・TCK は 0Ω 抵抗のダンピング抵抗挿入を推奨

  ‐ クロック系のトラブルで書き込みができないケースに対応可能にするため

● ピン処理

 ・TCK : 1kΩ 抵抗を介してプルダウン (未使用時も、1kΩ 抵抗を介してプルダウン)

 ・TDI : 1kΩ ~ 10kΩ 抵抗を介して VCCPD へプルアップ (未使用時は、1kΩ 抵抗を介してプルアップ)

 ・TMS : 1kΩ ~ 10kΩ 抵抗を介して VCCPD へプルアップ (未使用時は、1kΩ 抵抗を介してプルアップ)

 ・TDO : プルアップ/プルダウンなし (未使用時はオープン)

● FPGA を3つ以上カスケード接続する場合は、TCK、TMS ラインにバッファーを挿入



▲ Arria V Overview へ戻る

⑤ クロック入力ピン

● シングルエンド・クロックを使用する場合は p チャンネルにアサイン

(n チャンネルではグローバル・クロックにダイレクトに乗らないため ALTCLKCTRL バッファーを使用する場合の制限になる)

● 差動で入力する場合は AC/DC カップリングに注意

▲ Arria V Overview へ戻る

⑥ その他 専用ピン

ピン名

コメント

RREF_TL

RREF_BR

PLL を使用する場合は 2kΩ 抵抗を介してプルダウン (抵抗の精度は ±1%)

VREF 専用ピンとして未使用の場合は VCCIO または GND へ接続



▲ Arria V Overview へ戻る

⑦ トランシーバー・ピン

● トランシーバー未使用の場合は GND 接続

 ・クロック (REFCLK_*) は GND 接続

 ・RX (GXB_RX_*、GXB_REFCLK_*) は GND 接続

 ・TX (GXB_TX_*) はフローティング

● AC/DC カップリング

 ・I/O Standard に合わせる



▲ Arria V Overview へ戻る

⑧ DDR3 ピン

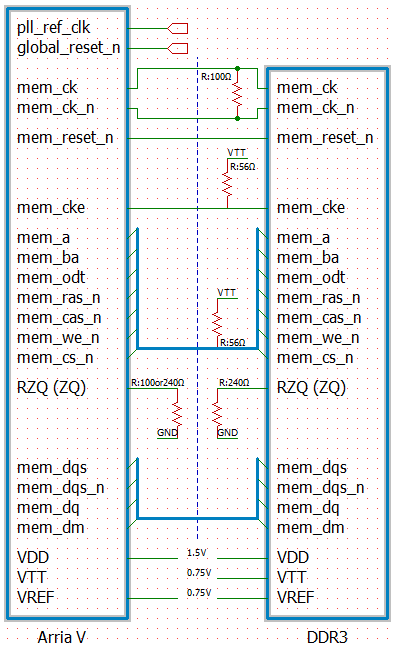

下記 Web コンテンツを参考にガイドラインに沿って確認。

Arria® V / Cyclone V と DDR3 の回路図確認項目 (アルティマカンパニー 技術 コンテンツより)

・ 特に間違えやすいピン

  - mem_reset_n

  - mem_cke

  - rzq

▲ Arria V Overview へ戻る

⑨ HPS ピン

Arria V SoC ピン名

コメント

CLOCKSEL[1:0]

VCCIO 電圧に 4.7kΩ~10kΩ 抵抗を介してプルアップ または プルダウン

BOOTSEL[2:0]

VCCIO 電圧に 4.7kΩ~10kΩ 抵抗を介してプルアップ または プルダウン

HPS_nRST (双方向ピン)

VCCRSTCLK_HPS 電圧に 1kΩ ~ 10kΩ 抵抗を介してプルアップ

SDMMC

10kΩ 抵抗を介してプルアップ

その他

128Mbit 以上の QSPI を使用する場合は、リセット付きの IC を使用する必要がある (Bootrom のソフトウエアが 3バイトモードで動作するためブートできなくなる)



[参考] CV SoC and AV Soc QSPI Boot (RocketBoards.org より)



▲ Arria V Overview へ戻る

⑩ 兼用ピン

ピン名

コメント

 CLKUSR

各機能ピンとして使用せずユーザー I/O ピンとしても使用しない場合は

Quartus Prime において Reserved Pin = "As output driving ground" に設定し、GND へ接続

 DEV_OE

 DEV_CLRn

 PR_REQUEST

各機能ピンとして使用せずユーザー I/O ピンとしても使用しない場合は GND へ接続
 nPERST PCIe ハード IP のリセットピンとして使用



▲ Cyclone V Overview へ戻る

⑪ I/O ピン

● 内部キャリブレーションを行う場合は、RREF_TL / RREF_BR ピンの処理 が必要となる。





▲ Arria V Overview へ戻る

Appendix : Arria V MSEL ピン 一覧表

MSEL Pin Settings (FPGA Configuration)

Device Family

Configuration Mode

Compression

Design Security

VCCPGM(V)

POR Delay

MSEL[4:0]

Arria V

(Arria V GZ を除く)

FPP x8

Disabled

Disabled

1.8/2.5/3.0/3.3

Fast

10100

Standard

11000

Disabled

Enabled

1.8/2.5/3.0/3.3

Fast

10101

Standard

11001

Enabled

Enabled/Disabled

1.8/2.5/3.0/3.3

Fast

10110

Standard

11010

FPP x16

Disabled

Disabled

1.8/2.5/3.0/3.3

Fast

00000

Standard

00100

 Disabled

Enabled

1.8/2.5/3.0/3.3

Fast

00001

Standard

00101

 Enabled

Enabled/Disabled

1.8/2.5/3.0/3.3

Fast

00010

Standard

00110

PS

Enabled/Disabled

Enabled/Disabled

1.8/2.5/3.0/3.3

Fast

10000

Standard

10001

AS(x1、x4)

 Enabled/Disabled

Enabled/Disabled

3.0/3.3

Fast

10010

Standard

10011

MSEL Pin Settings (HPS Configuration)

Device Family

Configuration Mode

Compression

Design Security

POR Delay

MSEL[4:0]

cfgwdth

cdrratio

Partial Reconfiguration

Arria V SoC via HPS

FPP x16

Disabled

AES

Disabled

Fast

00000

0

1

Standard

00100

0

1

Disabled

AES

Enabled

Fast

00001

0

2

Standard

00101

0

2

Enabled

Optional

Fast

00010

0

4

Standard

00110

0

4

FPP x32

Disabled

AES

Disabled

Fast

01000

1

1

×

Standard

01100

1

1

×

Disabled

AES

Enabled

Fast

01001

1

4

×

Standard

01101

1

4

×

Enabled

Optional

Fast

01010

1

8

×

Standard

01110

1

8

×

▲ Arria V Overview へ戻る
