インテル® FPGA を実装する基板を作成する際、設計者はメーカーが公開しているドキュメントを参考に回路図を作成します。

ここでは、特に気をつけるポイントにしぼってご案内します。

なお Quartus® Prime では、デバイスのさまざまな制約をもとにした配置確認も行えます。資料による回路図チェックと併せて、Quartus Prime における確認もお願いします。

対象の FPGA

・ Cyclone® V

事前準備

回路図作成時に参考になるドキュメントをご紹介します。

ピン・コネクション・ガイドライン

回路図レビュー・ワークシート

ピン・コネクション・ガイドライン (Agilex™ を除く All Device)

※ Intel® Agilex™ ファミリーはこちら

回路図レビュー・ワークシート　トップページ

Cyclone V Device Family Pin Connection Guidelines

Cyclone V Device Schematic Review Worksheet

Cyclone V Overview (FPGA TOP)

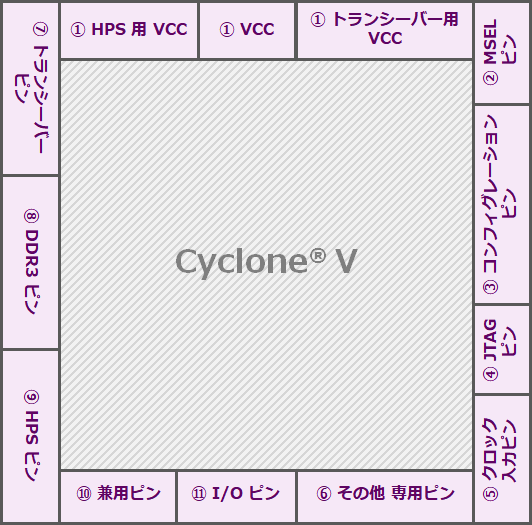

下図は、Cyclone V の基板設計において、特に気をつけるピンを表しています。

※ 図の配置は実際のデバイスとは関係ありません。

各項目をクリックし、チェック・ポイントをご覧ください。

① VCC、HPS 用 VCC、トランシーバー用 VCC	② MSEL ピン	③ コンフィグレーション・ピン
④ JTAG ピン	⑤ クロック入力ピン	⑥ その他専用ピン
⑦ トランシーバー・ピン	⑧ DDR3 ピン	⑨ HPS ピン
⑩ 兼用ピン	⑪ I/O ピン	―

① VCC、HPS 用 VCC、トランシーバー用 VCC

● データシートを参照して推奨の電源電圧を印加する

● FPGA の近傍に測定ポイントを設ける

　・不具合発生時に備えて、電源を計測できるようにしておく

● Power & Thermal デザイン & デバッグ・ガイドラインを参考にする

● 同一サイドの GXB (トランシーバー) をすべて未使用の場合は

　・VCCE_GXBL、VCCL_GXBL は GND 接続可

● デカップリング・コンデンサー数

　・PDN ツールを参考にして見積もる

　・より詳細に見積もる場合は、専用ツールを使用する

　<参考>

　　電源供給ネットワーク（PDN）解析ツール

　　第9回 FPGA の電源設計における容量の確認と見直しについて

● Active Serial (AS) モードでコンフィグレーションを行う場合

　・ VCCPGM は 3.0 V または 3.3 V

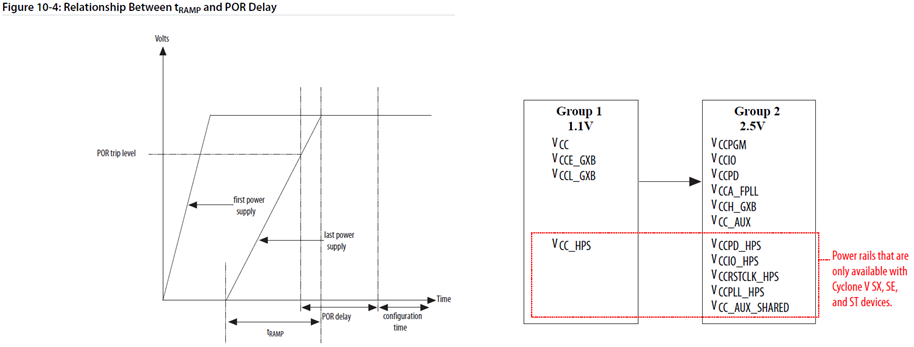

● 電源シーケンス

　　詳細はこちらのドキュメント(Power-Up Sequence Recommendation for Cyclone V Devices) をご覧ください。

▲ Cyclone V Overview へ戻る

② MSEL ピン

Cyclone V の MSEL ピン情報は、以下をご確認ください。

MSEL Pin Settings

プルアップ/プルダウン抵抗の挿入 ⁽¹⁾⁽²⁾

Cyclone V

不要

(リンク先のドキュメントを参照)

Cyclone V SoC via HPS

(1) 内部に Weak Pull-Down Resistor (25kΩ) が挿入されています。

(2) コンフィグレーション・モードを切り替えるようにしたい場合は、0Ω 抵抗で VCCPGM/GND に切り替えるようにしてください。

MSEL ピンの一覧表はこちらをご覧ください。

▲ Cyclone V Overview へ戻る

③ コンフィグレーション・ピン

● DCLK

　・ダンピング抵抗挿入を推奨 (最低限 0Ω) 10-50Ω

　・AS モードの場合は、トレース長をケアすること (下記ドキュメントを参照)

　　"Evaluating Data Setup and Hold Timing Slack in AS Configuration"

● nCONFIG、nSTATUS

　・10kΩ 抵抗を介して VCCPGM へプルアップ

● CONF_DONE

　・10kΩ 抵抗を介して VCCPGM へプルアップ

　・そのまま LED に接続しない

　　- ドライブ電流不足により、FET を適用しないと点灯しない可能性がある

● FPGA をカスケード接続している場合は nSTATUS や CONF_DONE は共通でプルアップ

　・INIT_DONE は個別にプルアップ (使用している場合のみ)

● nCE

　・GND 接続または 10kΩ 抵抗を介してプルダウン

　・FPGA がカスケード接続になっているかは、この信号で判断する

● nCEO を使用時は、10kΩ 抵抗を介して VCCPGM へプルアップ

▲ Cyclone V Overview へ戻る

④ JTAG ピン

● チェック・ポイント

　・TCK は 0Ω 抵抗のダンピング抵抗挿入を推奨

　　‐ クロック系のトラブルで書き込みができないケースに対応可能にするため

● ピン処理

　・TCK : 1kΩ 抵抗を介してプルダウン (未使用時も、1kΩ 抵抗を介してプルダウン)

　・TDI : 1kΩ ～ 10kΩ 抵抗を介して VCCPD へプルアップ (未使用時は、1kΩ 抵抗を介してプルアップ)

　・TMS : 1kΩ ～ 10kΩ 抵抗を介して VCCPD へプルアップ (未使用時は、1kΩ 抵抗を介してプルアップ)

　・TDO : プルアップ/プルダウンなし (未使用時はオープン)

● FPGA を3つ以上カスケード接続する場合は、TCK、TMS ラインにバッファーを挿入

▲ Cyclone V Overview へ戻る

⑤ クロック入力ピン

● シングルエンド・クロックを使用する場合は p チャンネルにアサイン

(n チャンネルではグローバル・クロックにダイレクトに乗らないため ALTCLKCTRL バッファーを使用する場合の制限になる)

● 差動で入力する場合は AC/DC カップリングに注意

● PLL を使用する場合は RREF_TL ピンを 2kΩ 抵抗を介してプルダウン (抵抗の精度は ±1%)

▲ Cyclone V Overview へ戻る

⑥ その他専用ピン

ピン名	コメント
RREF_TL	2kΩ±1% 抵抗を介してプルダウン
VREF	専用ピンとして未使用の場合は VCCIO または GND へ接続

▲ Cyclone V Overview へ戻る

⑦ トランシーバー・ピン

● トランシーバー未使用の場合は GND 接続

　・クロック (REFCLK_*) は GND 接続

　・RX (GXB_RX_*、GXB_REFCLK_*) は GND 接続

　・TX (GXB_TX_*) はフローティング

● AC/DC カップリング

　・I/O Standard に合わせる

▲ Cyclone V Overview へ戻る

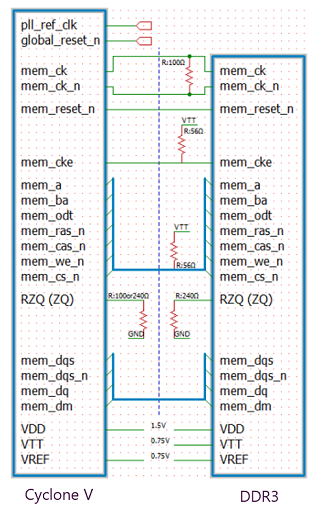

⑧ DDR3 ピン

下記 Web コンテンツを参考にガイドラインに沿って確認。

・ Arria® V / Cyclone V と DDR3 の回路図確認項目 (アルティマカンパニー技術コンテンツより)

・特に間違えやすいピン

　　- mem_reset_n

　　- mem_cke

　　- rzq

▲ Cyclone V Overview へ戻る

⑨ HPS ピン

Cyclone V SoC ピン名	コメント
CLOCKSEL[1:0]	VCCIO 電圧に 10kΩ 抵抗を介してプルアップまたは 1kΩ 抵抗を介してプルダウン
BOOTSEL[2:0]	VCCIO 電圧に 10kΩ 抵抗を介してプルアップまたは 1kΩ 抵抗を介してプルダウン
HPS_nRST (双方向ピン)	VCCRSTCLK_HPS 電圧に 1kΩ ～ 10kΩ 抵抗を介してプルアップ
SDMMC	10kΩ 抵抗を介してプルアップ
その他	128Mbit より大きい QSPI を使用する場合は、リセット付きの IC を使用する必要がある (Bootrom のソフトウエアが 3バイトモードで動作するためブートできなくなる) [参考] CV SoC and AV Soc QSPI Boot (RocketBoards.org より)

▲ Cyclone V Overview へ戻る

⑩ 兼用ピン

ピン名

CLKUSR

DEV_OE

DEV_CLRn

PR_REQUEST

各機能ピンとして使用せずユーザー I/O ピンとしても使用しない場合は GND へ接続

nPERST

PCIe ハード IP のリセットピンとして使用

▲ Cyclone V Overview へ戻る

⑪ I/O ピン

● 内部キャリブレーションを行う場合は、RZQ ピンの処理が必要となる。

▲ Cyclone V Overview へ戻る

Appendix : Cyclone V MSEL ピン一覧表

MSEL Pin Settings (FPGA Configuration)

Device Family	Configuration Mode	Compression	Design Security	VCCPGM(V)	POR Delay	MSEL[4:0]
Cyclone V	FPP x8	Disabled	Disabled	1.8/2.5/3.0/3.3	Fast	10100
		Disabled	Disabled	1.8/2.5/3.0/3.3	Standard	11000
		Disabled	Enabled	1.8/2.5/3.0/3.3	Fast	10101
		Disabled	Enabled	1.8/2.5/3.0/3.3	Standard	11001
		Enabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Fast	10110
		Enabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Standard	11010
	FPP x16	Disabled	Disabled	1.8/2.5/3.0/3.3	Fast	00000
		Disabled	Disabled	1.8/2.5/3.0/3.3	Standard	00100
		Disabled	Enabled	1.8/2.5/3.0/3.3	Fast	00001
		Disabled	Enabled	1.8/2.5/3.0/3.3	Standard	00101
		Enabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Fast	00010
		Enabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Standard	00110
	PS	Enabled/Disabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Fast	10000
	PS	Enabled/Disabled	Enabled/Disabled	1.8/2.5/3.0/3.3	Standard	10001
	AS(x1、x4)	Enabled/Disabled	Enabled/Disabled	3.0/3.3	Fast	10010
	AS(x1、x4)	Enabled/Disabled	Enabled/Disabled	3.0/3.3	Standard	10011

MSEL Pin Settings (HPS Configuration)

Device Family	Configuration Mode	Compression	Design Security	POR Delay	MSEL[4:0]	cfgwdth	cdrratio	Partial Reconfiguration
Cyclone V SoC via HPS	FPP x16	Disabled	AES Disabled	Fast	00000	0	1	○
		Disabled	AES Disabled	Standard	00100	0	1	○
		Disabled	AES Enabled	Fast	00001	0	2	○
		Disabled	AES Enabled	Standard	00101	0	2	○
		Enabled	Optional	Fast	00010	0	4	○
		Enabled	Optional	Standard	00110	0	4	○
	FPP x32	Disabled	AES Disabled	Fast	01000	1	1	×
		Disabled	AES Disabled	Standard	01100	1	1	×
		Disabled	AES Enabled	Fast	01001	1	4	×
		Disabled	AES Enabled	Standard	01101	1	4	×
		Enabled	Optional	Fast	01010	1	8	×
		Enabled	Optional	Standard	01110	1	8	×
