(1) 反射係数

反射の程度は、反射係数によって表されます。図1 は特性インピーダンス Z1 の線路（線路1）に、特性インピーダンス Z2 の線路（線路2）を縦続に接続した場合の電圧と電流とを示します。線路1 に電圧 v1 が入射した場合、特性インピーダンスが Z1 なので、i1 = v1 / Z1 の電流が電圧と組になって伝搬します。これが 2つの線路の接続点に差しかかると、一部が反射して、残りは線路2 に伝わります。ここで、反射係数を r とすると、v1 の r倍、すなわち、反射波は r × v1 となり、電流は r × i1 となります。接続点において、電圧は加算、電流は向きを考えて加算、すなわち減算となるので、図1 に示す式により反射係数が求まります。

(2) 特別な条件における反射係数

反射係数の式から、Z2 が無限大、すなわち開放の場合は反射係数は 1 となり、短絡の場合には -1 になることがわかります。Z1 と Z2 とが等しい場合には、反射係数は 0（ゼロ）となって、反射は生じません。反射係数が 0 のことをインピーダンス整合といいます。

(3) キャパシタが存在するときの反射係数

キャパシタは信号が加わった瞬間は短絡で、しばらく時間が経過すると最終的に開放となります。すなわち、反射係数が -1 から +1 まで変化します。

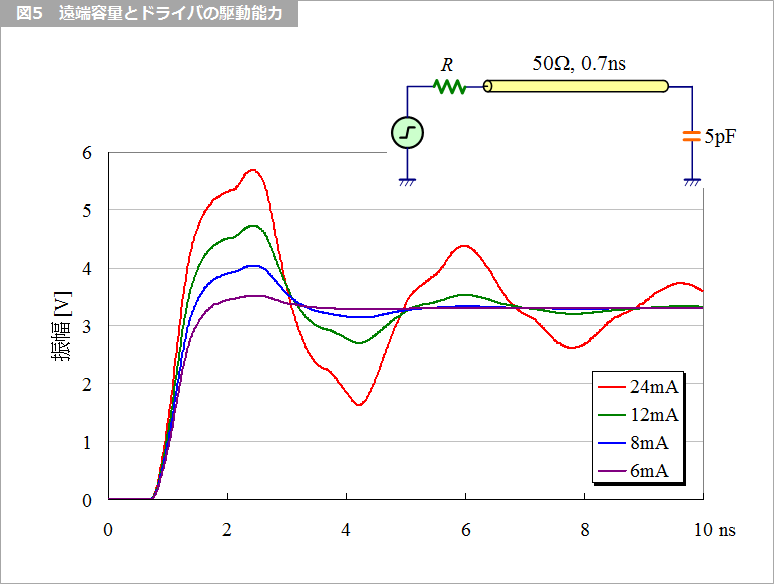

(1) 遠端の容量による反射

図2 は、遠端に容量が存在するときの近端の波形です。遠端で瞬間的に反射係数が -1 になるために、逆相の反射が生じます。それが、1往復後の凹状の反射です。いったん凹んだ波形は次第に反射係数が +1 になるので、容量がないときのおよそ 3.7 V あたりに近づいていきます。途中でさらに容量反射が重なるので、2往復付近で少し凹みが生じます。

図3 は、遠端の波形です。遠端は近端のような波形の凹みはみられず、単なる波形のなまり程度です。

(2) 近端の容量による反射

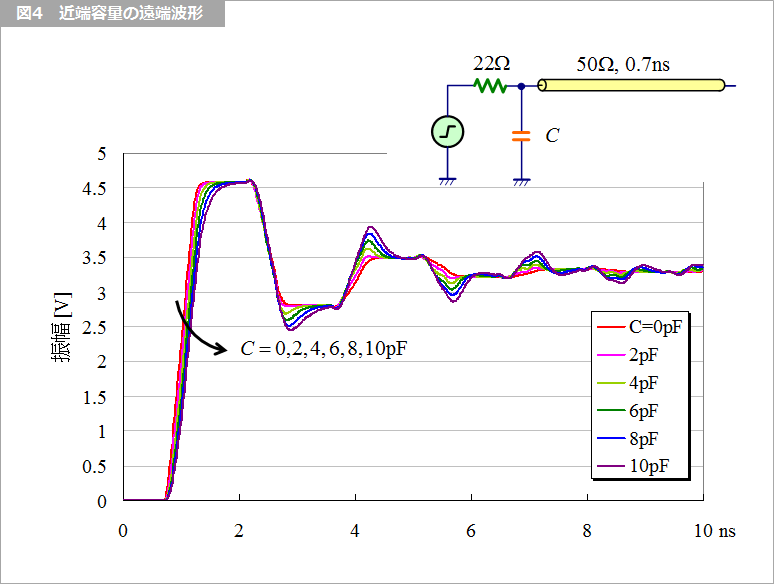

図4 は、同様に近端容量による遠端の波形を示します。C = 0 のときでも、ドライバの出力抵抗の 22 Ω による反射係数が、(22 － 50) / (22 + 50) = -0.39 なので、1往復半の付近に逆相の反射が生じます。キャパシタにより、さらにこの反射係数の絶対値が大きくなり、逆相の反射が大きくなっていることがわかります。なお、近端の波形は、容量による変化はほとんどありません。
