どちらの回路図が見やすいですか？

さっそくですが、オペアンプを2個使った増幅器の回路図を、2つ作成しました。
どちらの回路図が見やすいでしょうか？

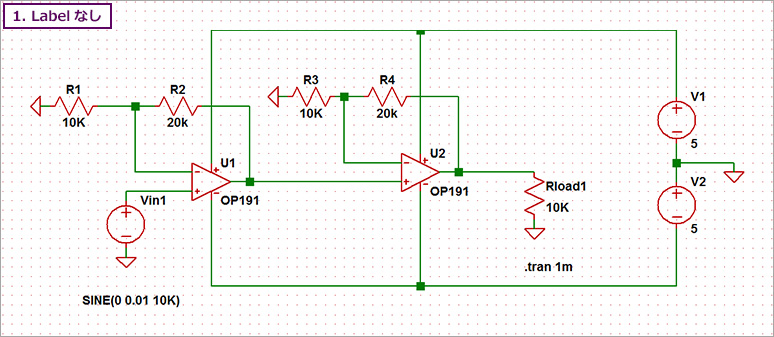

どちらも同じ機能ですが、 図1は素直に配線をおこないました。

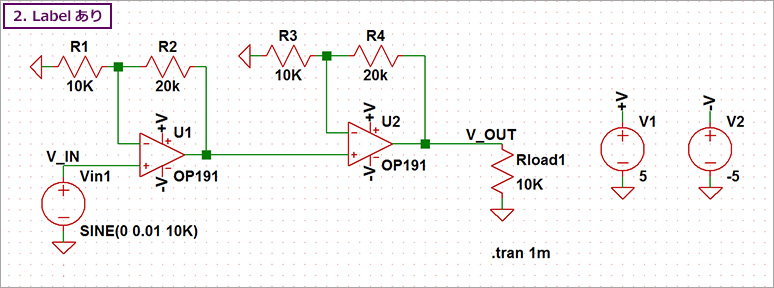

一方、図2はLabel Netを使い配線をおこないました。

図1は、電源配線と信号配線が交差している箇所があります。
一方、図2 はLabel Net を使ったことで、配線の交差している箇所がありません。

このことから、私は図2の方が見やすいと思います。

Label Netの使い方

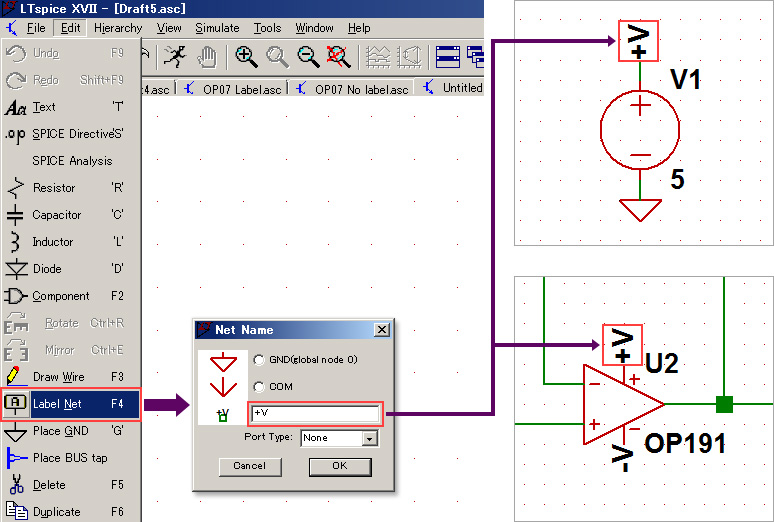

Label Netは、図3のようにメニューバーから選択し、任意の名前を付けて配線（ノード）に割り当てます。配線に同じラベル名をつけることで、離れた配線であっても結線されているものとみなされます。

そのため、電源と信号系統は、Label Netを使って分離すると見やすい回路図が描けます。

測定ポイントは Label Net で名前をつけよう

作成した2種類のオペアンプ回路の、シミュレーションを実行してみます。
なお、測定ポイントは、信号源 V1とオペアンプ（U2）の出力端子です。

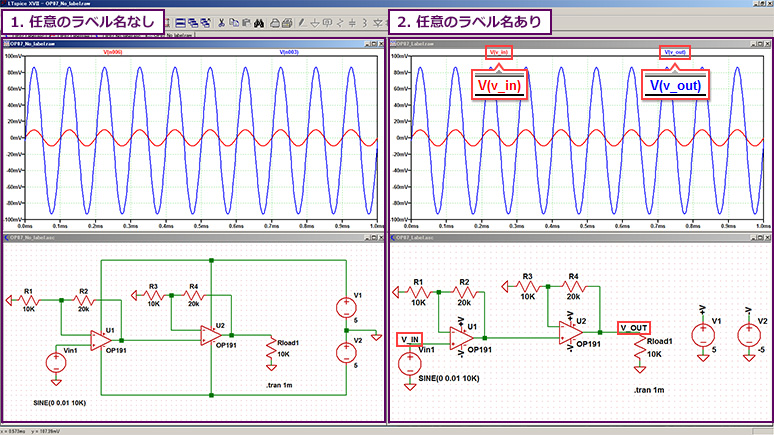

波形結果をみてみると、図4-2の方にはLabel Netで任意の名前「V_IN」「V_OUT」を配線に割り当てたので、どの端子の波形結果なのかが、すぐにわかります。

図4-1の方は、SPICE内部のノード名 n006 と n003 と表示されています。波形の名前を見てもどの端子なのか把握が難しくなります。

そのため、測定ポイントには「Label Net」を使い、任意の名前を付けることをお勧めします。

今回検証したLTspiceデモ・ファイル

LTspiceインストール済のパソコンで、zipファイルを同一フォルダーに解凍後、LTspiceを実行すると波形表示が自動的に始まります。

Label_opamp__1.zip

今回使用したオペアンプの増幅回路

回路シンボルや配線の色を変えるには？

お気づきかと思いますが、この記事の回路図のシンボルや配線の色はデフォルト（シンボルは黒、配線は青）の色から変更しています。LTspice内の色をカスタマイズして、オリジナルの配色で使用してみてはいかがでしょうか？

LTspiceの配色の変更は、ツールバー左上のセッティングスからおこなうことが可能です。　詳細は、ヘルプ内のセッティングス解説をご確認ください。日本語で分かり易くヘルプの補足資料を作成しました。下記、アンケートにご協力いただければダウンロード可能です。アンケート記入後、補足資料ダウンロードURLをメールにて送付させていただきます。

こんなセミナーを実施して欲しい、こんな技術資料が欲しいなど、ご要望がありましたらアンケートの自由記述欄にご意見ください。皆様のご意見をもとに、お役に立てるようなセミナーの実施、技術資料の提供をしたいと考えています。

最後に

今回は「Label Net」を活用した回路図の作成、シュミレーション波形データの確認をご紹介しました。
