製品概要

電池残量管理IC（FGIC）はリチウムイオンバッテリー（Li-ionバッテリー）を搭載した製品において、バッテリーの状態（電圧、電流、温度）を監視、管理します。また、バッテリーの安全性の向上と長寿命化のために、管理制御をおこなう役割を担います。管理制御の詳細は以下です。

・バッテリーの劣化を考慮した高精度な残量検知（容量、mAh、mWh）
・バッテリー残量の予測：稼働可能時間（minutes）、充電時間（minutes）
・システムの安全性を向上するための自己診断機能
・複数セルを束ねたバッテリーの均一な充放電制御（セルバランス）
・トラブルシューティングに役立つログ管理

特長

ルネサス社FGICは、自社製マイコンであるRL78 MCUとアナログフロントエンド（AFE）を1チップにパッケージ化。
高度でプログラマブルなバッテリー管理システムを提供します。

主な特長

特長	説明
安全・保護制御	-MCU および AFE の自己診断機能を内蔵 -保護機能（過電圧、低電圧、過充電/過放電、短絡電流、高温/低温）
高精度	-電流測定 18-bit ΔΣ ADC -電圧/温度測定 15-bit ΔΣ ADC （RAA241200は18-bit ΔΣ ADC）
部品点数の削減と高集積化	-MCUとAFEを1パッケージ化 -Nch FETドライバーを採用。大電流放電への対応 -CANインターフェース（RAJ240090/100）搭載 -MCU用レギュレーター -セルバランサー
低消費電力	スリープ電流 10 μA（RAA241200） 25 μA（RAJ240090/100, 301, 310）

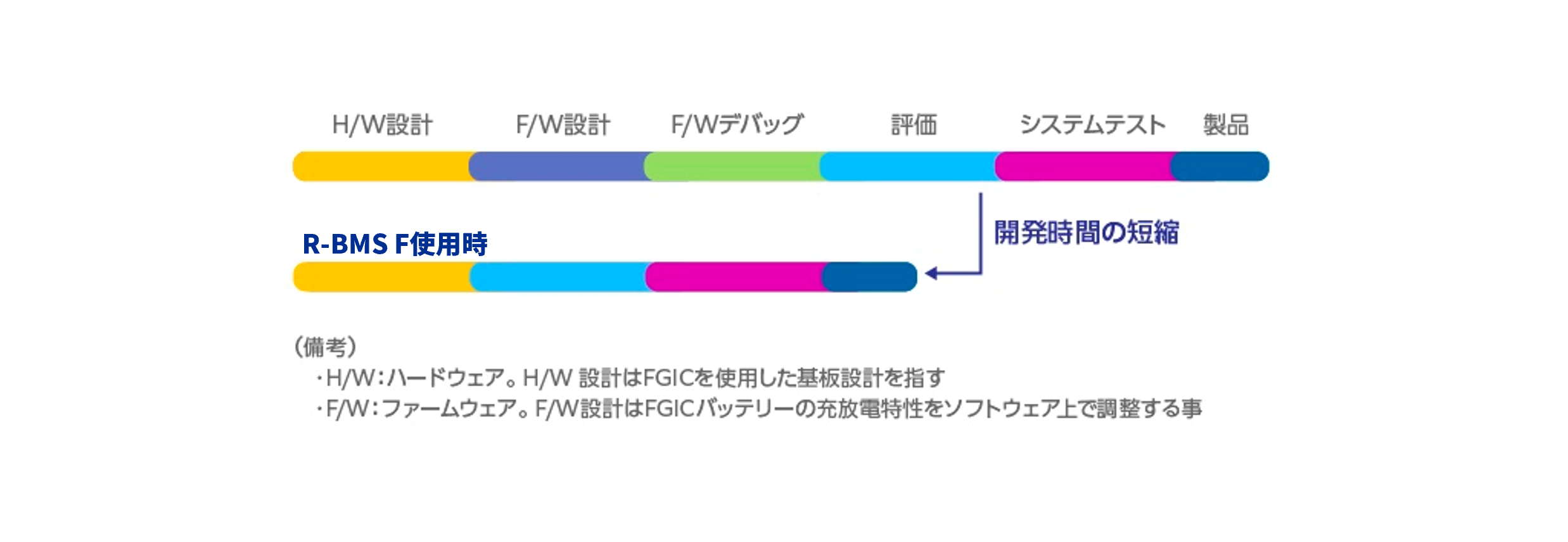

追加のファームウェア開発が不要「Filefish」

ルネサスのFilefishを使用することで、追加のファームウェア開発が不要となり、バッテリー管理システムを簡単かつ迅速に設計でき、市場投入までの時間を大幅に短縮することができます。
※RAJ240100（3～10セル用）に対応

製品仕様

ブロック図

ラインナップ

1～10セルまでのバッテリーセル数に応じた製品ラインナップが用意されているため、さまざまなアプリケーションに対応できます。

対応直列セル数：1～4セル

型番	RAA241200	RAJ240055	RAJ240057
対応直列セル数	1	2～4
供給電圧(V)	2.0～5.5	2.2～25
共通インターフェース	I2C, UART
Flash ROMサイズ(KB)	64		128
充放電FET制御方式	Low side	High side
パッケージ	16WLBGA 1.87×2.48mm	32QFN 4.00×4.00mm

対応直列セル数：3～10セル

型番	RAJ240301	RAJ240090	RAJ240100 （Filefish対応）	RAJ240310
対応直列セル数	3～7	3～8	3～10
供給電圧(V)	4.0～40	4.0～50		8.0～50
共通インターフェース	I2C, UART	I2C, UART, CAN		I2C, UART
Flash ROMサイズ(KB)	64	128		64
充放電FET制御方式	Low side	Low / High side		Low side
パッケージ	48QFP 7.00×7.00mm	64QFP 10.0×10.0mm		40QFN 5.00×5.00mm
