Qualcomm社、自社ブランドのWi-Fiモジュールをついにリリース!

これまで、Qualcommではチップのみの取り扱いのため、お客様にはサードパーティー製のモジュールをご紹介させていただく形でご検討いただいており、スケジュールや価格でミートしない状況等ありましたが、このたび、Qualcommから自社ブランドのモジュールがリリースされることになり、より短期間で安価なモジュールをお客様に提供できるようになりました。
また、同時に 『評価・開発キット(SDK)もリリースされており、評価キットの使い方等チュートリアルも充実していますので、今すぐにお試しいただける環境が整っています。
  ≫  『評価・開発キット(SDK)』についての詳細やセットアップ手順については、こちら

Qualcommモジュール 4つの利点

 1. 製品開発の時間短縮/人的リソース削減

   Qualcommモジュールは主要な認証プログラムをすでに取得済のため、設計サイクルの時間短縮/人的リソースの削減が可能です。

   ※TELEC, FCC, CE, IC, CA, SRRCなどに対応。

 2. コスト効率の高いモジュール

   最終製品での認証コストの削減が可能。

   Qualcommの契約価格に合わせたBOMコストの最適化が可能。

 3. 複数のBOMオプション、マルチソース、多様なサプライチェーン

   マルチソース/サプライチェーンの多様化により、安定したデバイスの供給が可能。

 4.  2タイプのアンテナ構成

   PCBアンテナとアンテナコネクターに対応。

モジュールラインナップ

現在リリースされているのは、IoT アプリケーション向けの以下2種類のモジュールになります。

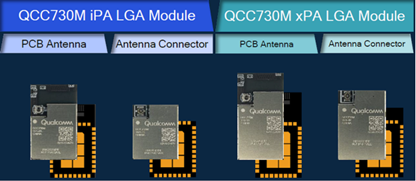

・QCC730M モジュール

    QCC730Mモジュールは、Qualcomm社 マイコン内蔵 Wi-Fi製品 QCC730チップを搭載した IoT接続用の 超低消費電力 Wi-Fi モジュールです。

    選択可能な電源モードと革新的な電源管理により、これまでにない電力の節約が可能になり、バッテリー寿命が極めて長くなります。

    アンテナタイプ(PCB/コネクタ)とiPA/xPAの選択が可能となっています。


・QCC74xM モジュール

    QCC74xMモジュールは、Qualcomm社 マイコン内蔵 Wi-Fi製品 QCC74xチップを搭載した 1x1 Wi-Fi6/Bluetooth®5.3/IEEE802.15.4に対応の
  3 radioのWi-Fi モジュール
です。アンテナタイプ(PCB/コネクタ)の選択が可能となっています。SDKでMatterやATコマンドに対応しています。

IoT接続用の 超低消費電力 Wi-Fi モジュール
QCC730Mモジュール

1x1 Wi-Fi6/Bluetooth®5.3/IEEE802.15.4対応、3radioのWi-Fi モジュール
QCC74xMモジュール

■ 各モジュール仕様

カテゴリー/製品名

QCC730Mモジュール

QCC74xMモジュール

IoT接続用の
超低消費電力 Wi-Fi モジュール

1x1 Wi-Fi6/Bluetooth®5.3/IEEE802.15.4対応
3radioのWi-Fi モジュール

チップ

マイコン内蔵 Wi-Fi製品 QCC730

マイコン内蔵 Wi-Fi製品 QCC74x

CPU

M4 processor with FPU @ 60 MHz 1.5 MB

RRAM (600 KB for applications) 640 KB

SRAM (260 KB for applications)

XiP over QSPI Flash

32-bit RISC-V @ 325 MHz with DSP and FPU

128 KB ROM, 4Kb eFuse and 1/2/4KB OTP

484 KB on-chip SRAM (32 KB I-Cache and 16 KB D-Cache)

4/8/16 MB pSRAM SiP (optional)

4/8 MB NOR flash SiP (optional)

Bluetooth - Bluetooth 5.3
Wi-Fi Dual-band 1x1 802.11a/b/g/n, HT20, up to MCS3 802.11b/g/n/ax
セキュリティ

Integrated hardware crypto accelerations

Security services (boot, debug, provisioning, com/OTA, etc.)

Integrated hardware crypto acceleration

Security services (secure boot, secure debug, etc.)

PSA Certified Level One

IF/ペリフェラル

36 Pins

SPI (slave), QSPI (master), I2C (master), UART (2-wire) Wakeup, VBAT, GND, FEM Signaling

32 and 46-pin LGA module pads

SD/MCC/SF, SDIO, QSPI, SPI, I2C, I2S, UART, PWM, ADC/DAC, CAN, RMII, USB*, VDD, GND

パッケージ

36-pin LGA module package, all module variants are pin-compatible

• iPA: 12.28 x 19.8 x 2.6 mm (PCB Antenna) and 12.28 x 14.8 x 2.2 mm (RF Connector)

• xPA: 12.28 x 23.0 x 2.6 mm (PCB Antenna) and 12.28 x 18.0 x 2.6 mm (RF Connector)

QCC743M: 32-pin LGA module

 • PCB Antenna module: 12.28 x 17.28 x 2.4 mm

 • RF Connector module: 12.28 x 12.28 x 2.4 mm

 • Both modules are pin-compatible

QCC744M: 46-pin LGA module

 • PCB Antenna module: 14.82 x 23.63 x 2.4 mm

 • RF Connector module: 14.82 x 18.63 x 2.4 mm

 • Both modules are pin-compatible

温度

-40~+85°C
電圧

Input voltage: 2.97~3.63V

I/O voltage: 1.8V/3.3V

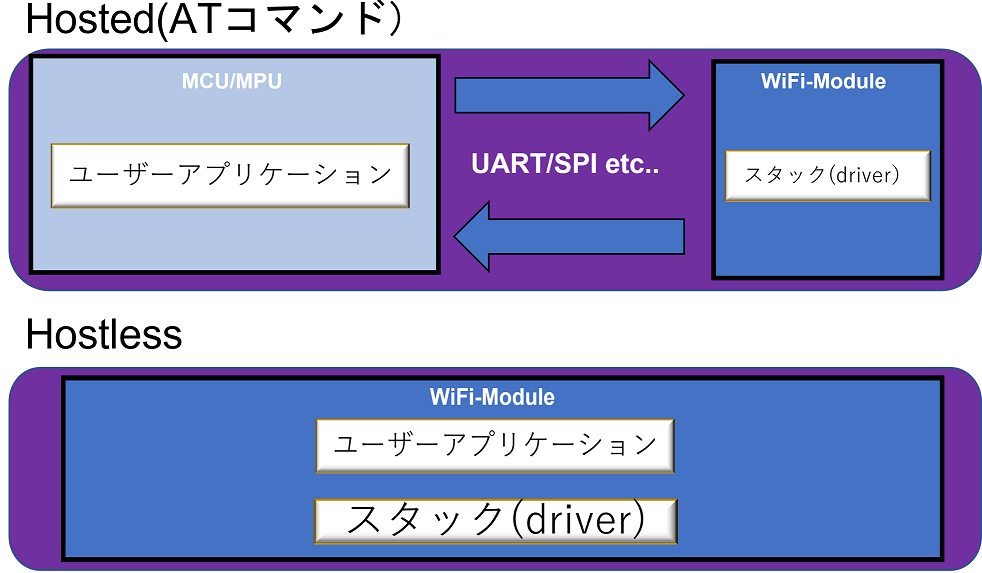

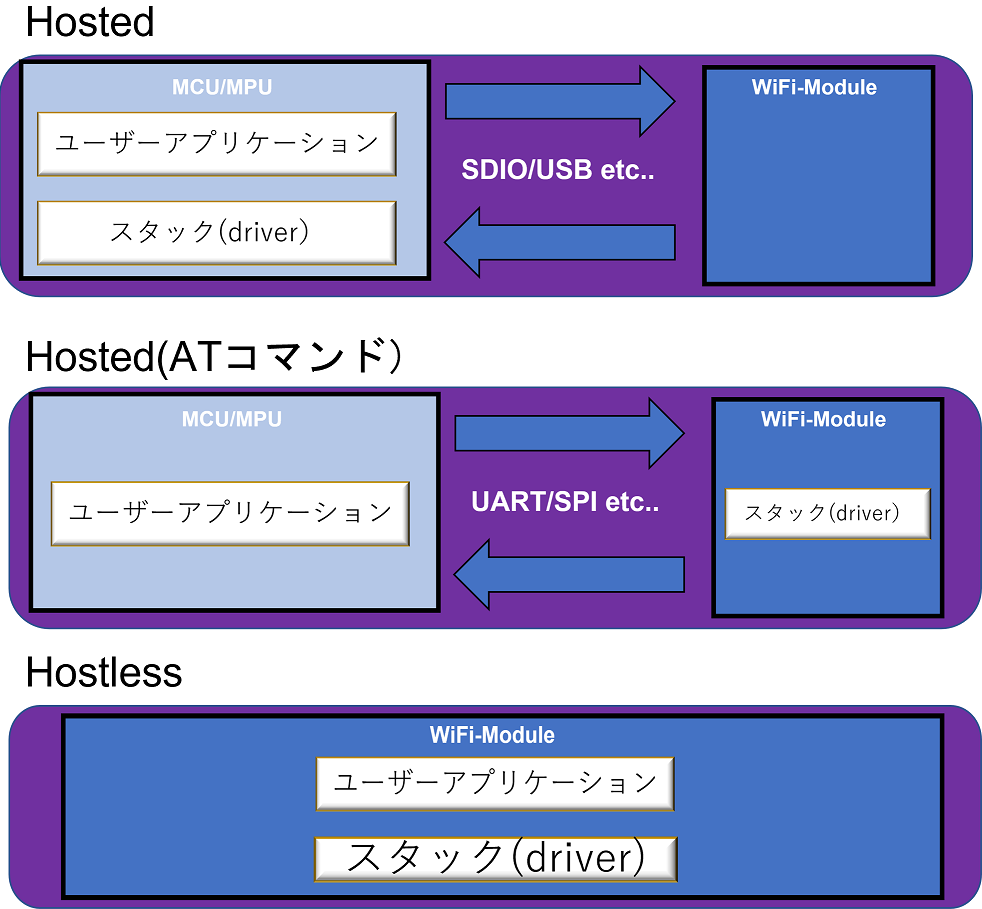

対応する
動作モード

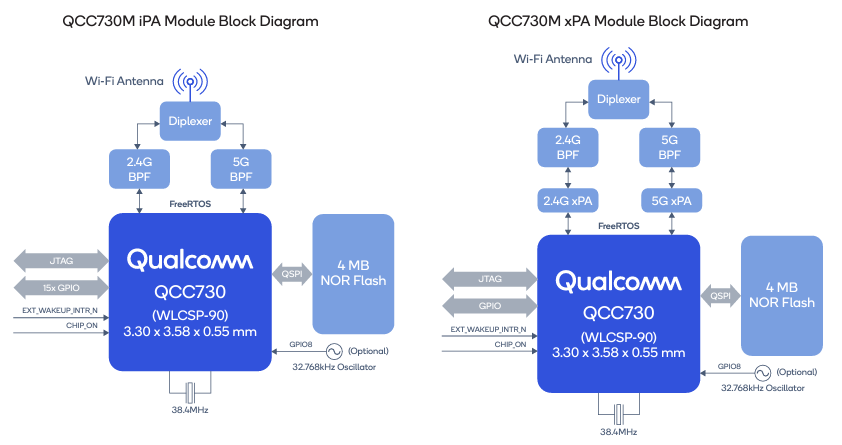

■ QCC730Mモジュール ブロック図

QCC730Mモジュール ブロック図

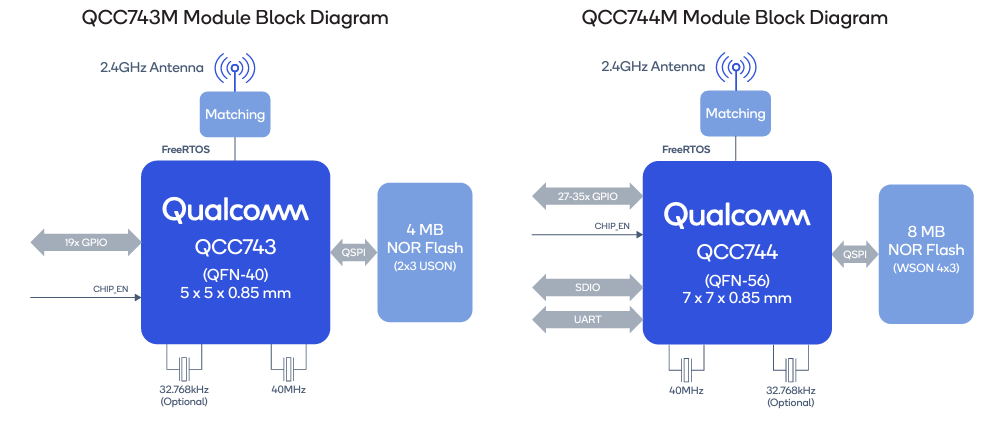

■ QCC74xMモジュール ブロック図

QCC74xMモジュール ブロック図

今後も順次リリースされていく予定です。

各モジュールの詳細については、qualcomm.comをご確認ください。( QCC730Mモジュール、 QCC74xMモジュール)

開発キット

Qualcomm社では、各モジュールで評価・開発キット(SDK)もご用意しております。

以下のリンク(Qualcomm社サイト)にアクセスフリーな各開発キットのチュートリアル/データシート等が各種資料※が揃っていますので、ぜひセットアップにご活用ください。
(※ユーザーガイド、セットアップガイド、製品データシート、オープンソースソフトウェアSDK)

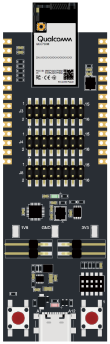

QCC730M dev kit

QCC74xM dev kit

IoT アプリケーションのプロトタイプを作成してみよう!


▶QCC730 開発キットでのセットアップ手順は こちら

▶QCC74x 開発キットでのセットアップ手順は こちら

・アンテナタイプ(PCB/コネクタ)の選択可能

・iPA/xPAの選択可能 *QCC730

※評価キットは電波認証未取得

QCC730MはFEM/アンテナタイプで複数のオプションが、QCC74xMは内部pSRAM/外部Flash/アンテナタイプなど複数のオプションがあります。

お客様のご希望の機能に合わせてお問い合わせください。

種類 オーダーナンバー FEM アンテナタイプ 外部Flash
QCC730M EVK 65-79685-1
EVK-QCC730M-1-00-0-AA
iPA PCB Antenna 4MB
65-79685-2
EVK-QCC730M-1-00-0-AB
iPA RF Connector
65-79685-3
EVK-QCC730M-1-00-0-AD
xPA PCB Antenna
65-79685-4
EVK-QCC730M-1-00-0-AE
xPA RF Connector

種類 オーダーナンバー アンテナタイプ 内部
PSRAM

外部
Flash

GPIO マルチメディア機能
QCC743M EVK 65-79672-1
EVK-QCC743M-1-01-AA
PCB Antenna 4MB 19
65-79672-2
EVK-QCC743M-1-01-AB
RF Connector 4MB 19
QCC744M EVK 65-79674-1
EVK-QCC744M-2-01-AA
PCB Antenna 4MB 8MB 35

Camera & Display interfaces,

A/V codecs

65-79674-2
EVK-QCC744M-2-01-AB
RF Connector 4MB 8MB 35

Camera & Display interfaces,

A/V codecs
