今回、オンセミ社が提供しているディスクリート部品の中で、下記2つの製品群を紹介します。
ツェナーダイオード
1.0mm*0.6mmパッケージや、0.6mm*0.3mmの小型パッケージ化により、設置面積は小さくなりますが、定格電力は200mW~250mWクラスの製品ラインナップを取り揃えています。
AEC&PPAP対応の車載型番も多数取り揃えていて、電圧値も様々な値から仕様に合った製品を選定できます。

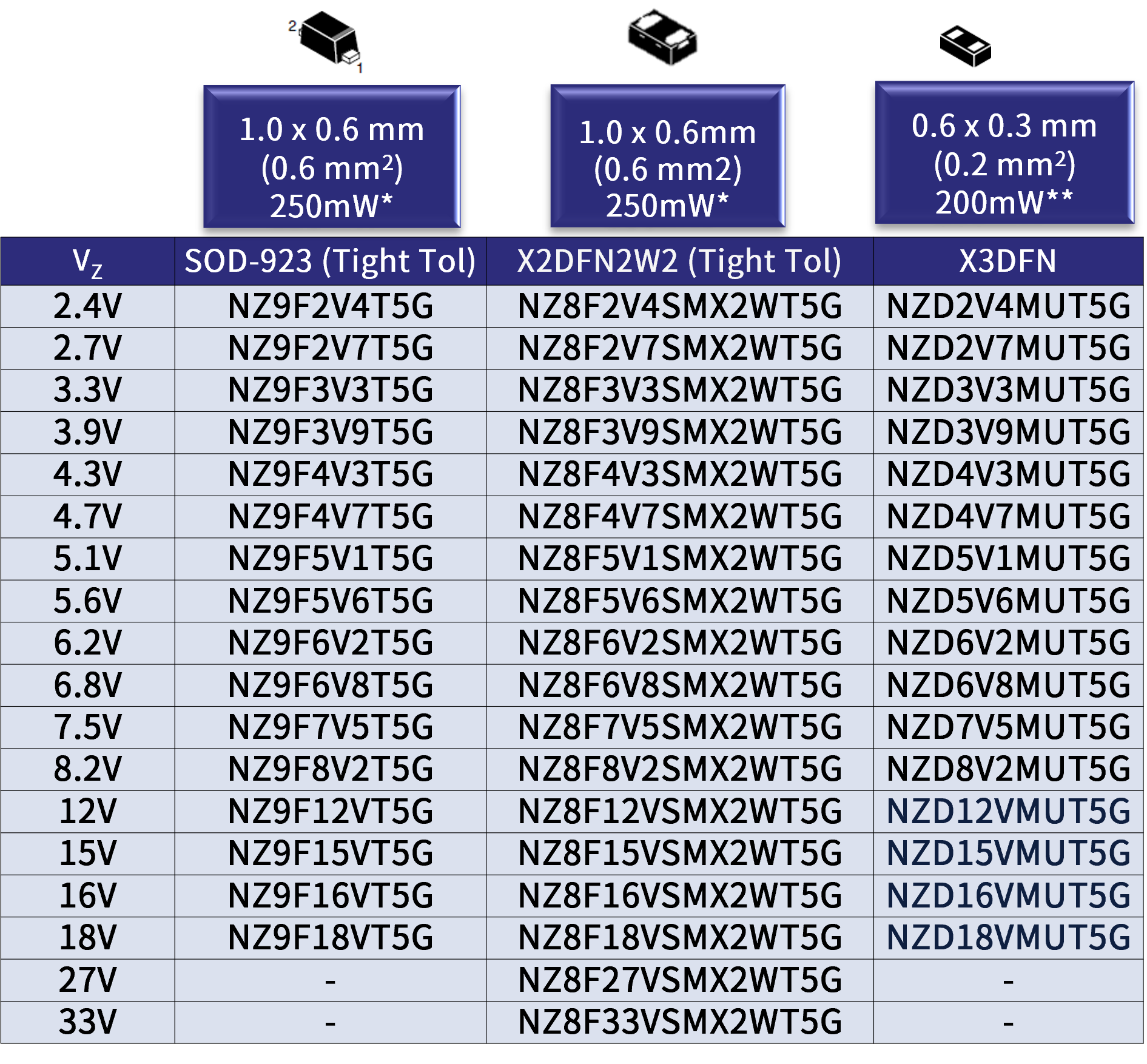

下図にラインナップ表を示します。

同じ仕様でも今回紹介していないパッケージの製品も沢山ありますので、製品をお探しのさいは、ぜひマクニカマウザーをご活用ください。
マクニカマウザー:オンセミ社ツェナーダイオード検索ページ
ESD保護素子
高速データライン、アンテナライン、Type C、VBUS、逆電流やパワーラインなど、様々な信号ラインやパワーラインにおいて、ESDからデバイスを守るためのESD保護素子について、それぞれに最適な製品を選定できます。
今回はパワーラインのVbusライン向けの製品と、イーサネットやUSBのデータライン向けの製品の特長を紹介します。またCANトランシーバー向けの製品ラインナップについても紹介します。
Vbus電源電圧ライン向け

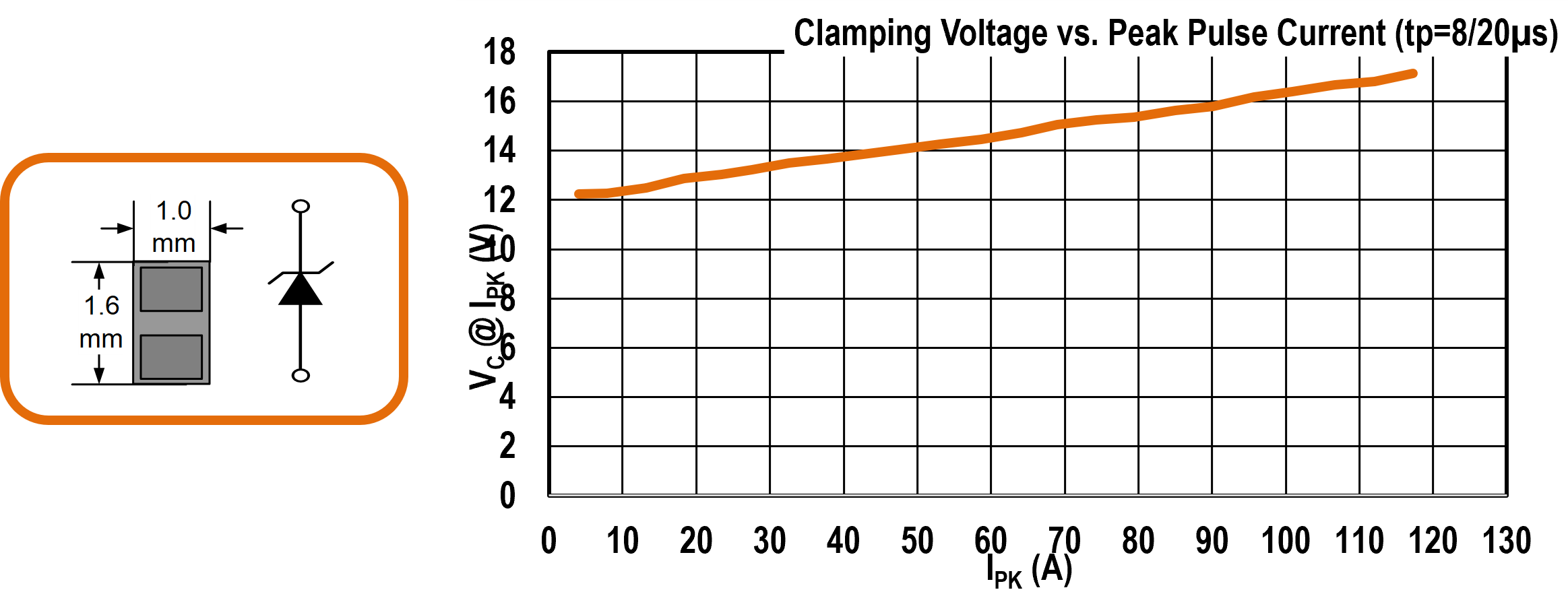

NSPU2101 – シングル/単方向
・10VRWM
・0.1uA以下の低いリーク電流
・±30 kV ESD 61000-4-2
・111A ピーク電流 サージ保護 (8x20 µs)
・RDYN = 0.043 Ω, (8/20 µs)
・パッケージ:UDFN2 1.6 x 1.0

NSPM8181 –シングル/単方向
・119 A ピーク電流 サージ保護 (8/20µs)
・±30 kV ESD 61000-4-2
・VBR = 22.5 V
・VRWM = 18 V
・パッケージ:UDFN6
データライン向け

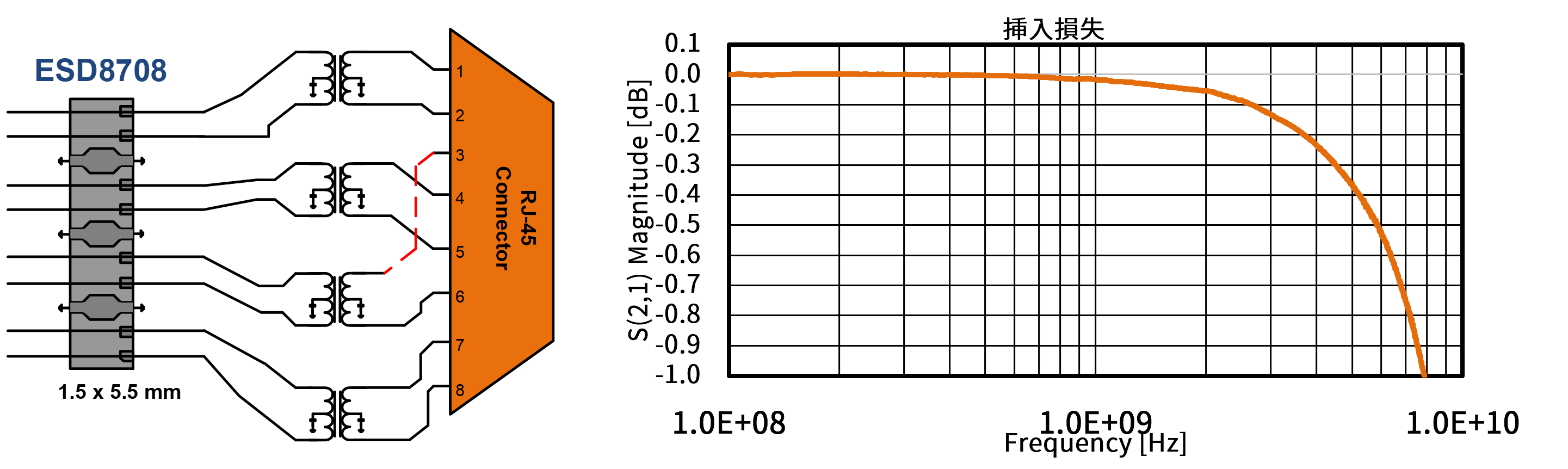

ESD8708 -2.5 & 5 Gbps イーサネット保護
・8チャネル
・3.3 V VRWM
・1 µA以下のリーク電流
・0.35 pF Typ, 0.50 pF Max
・挿入損失(pin-GND間)
0.005 dBs @ 625 MHz
0.025 dB @ 1.25 GHz
0.085 dB @ 2.5 GHz
・6.5 V Clamping @ 16 A, 100 ns TLP

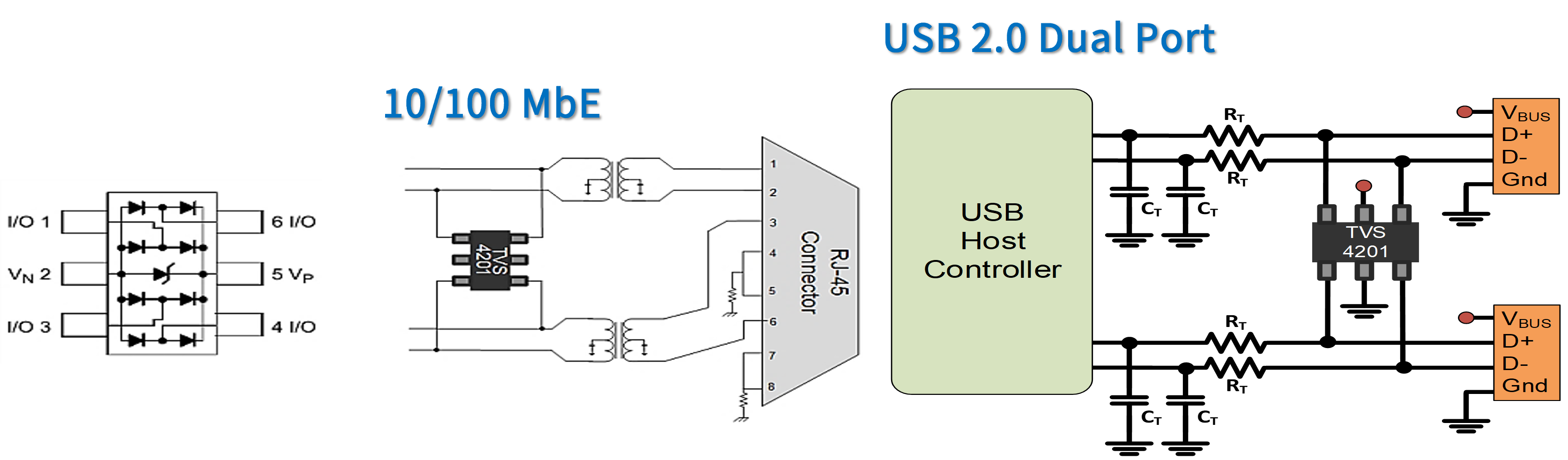

NSP4201 – 10/100 Mb イーサネット & USB 2.0 データライン保護
・TSOP-6パッケージで、Ppk=500W
・5VRWM
・1.5 pF @ 1 MHz &I/Oピン間
・±30 kV IEC61000-4-2
・12 V clamping voltage @ 25 A (8 x 20 µs)

CANトランシーバー向け

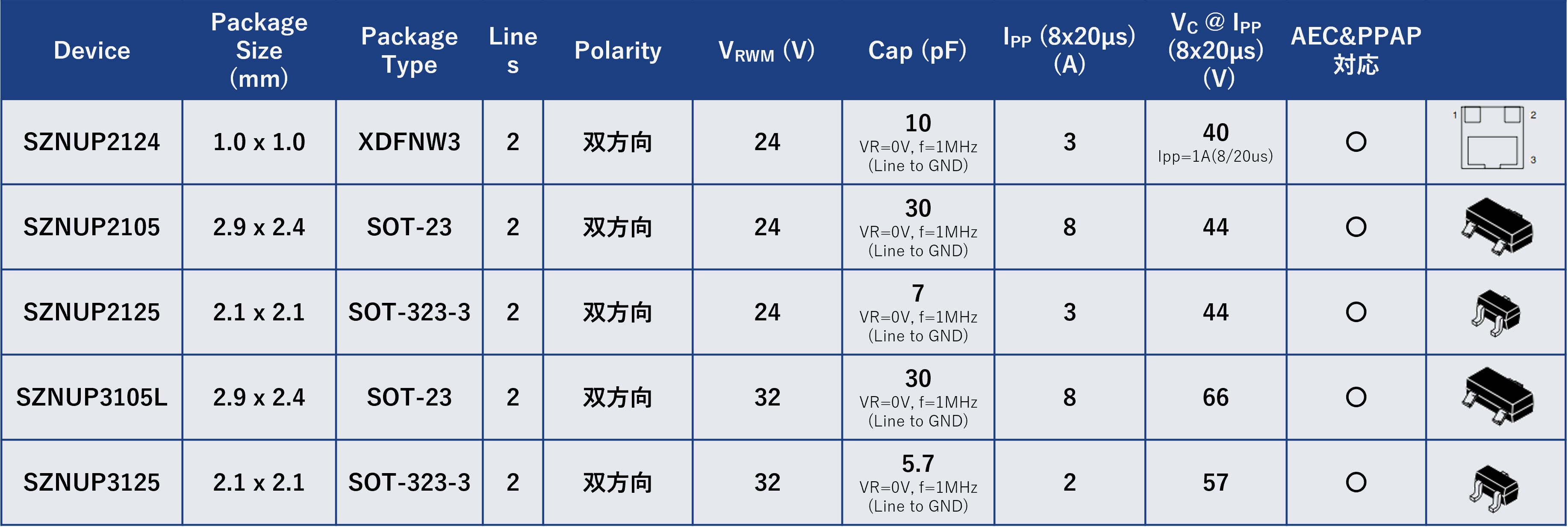

CANトランシーバー向けのESD保護製品のおすすめ製品を下図に示します。

ESD保護素子の選び方については、下記URLの技術記事も参照ください。
“高速データラインに挿入しても信号品質劣化無し!ESD保護素子の選び方!”
