製品概要

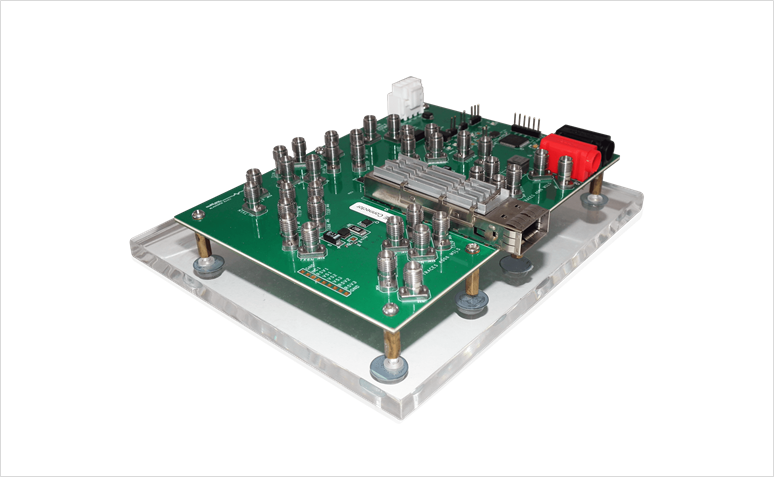

モジュール評価ボード(Module Compliance Board)はMCBとも呼ばれるボードで、以下のことが可能です。
・光トランシーバーを挿入するケージがあり、光トランシーバーをそのまま挿入が可能
・全レーン分の同軸コネクターがあり、簡単に外部との電気信号インターフェースとの接続が可能
・光トランシーバー自身の性能評価を行うのに最適
PPG:Pulse Pattern Generator
ED:Error Detector
DUT:Device Under Test
DSO:Digital Sampling Oscilloscope
製品使用用途

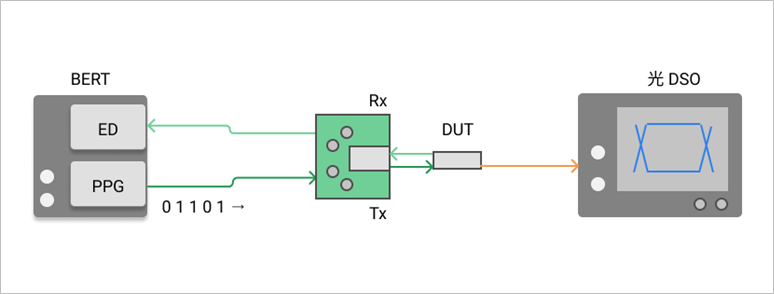

モジュール評価ボードを使って、ビットエラーレートテスターのランダム信号を光トランシーバーから出力させ、この光信号のアイダイアグラムを評価します。
複数台を同時に接続する方法もご紹介しています

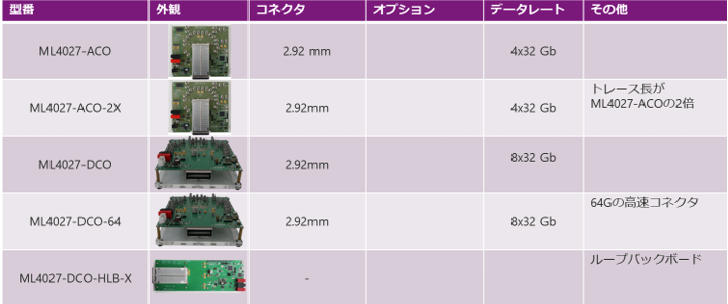

フォームファクター ごとの製品ラインナップ
|
製品名 |
フォームファクター |
データレート |
|
ML4024 |
SFP28/SFP112 |
1x28/112Gbps |
|
ML4022-MCB |
SFP-DD |
2x50Gbps |
|
ML4041 |
QSFP28 /56 / 112 |
4x28/56/112Gbps |
|
ML4062-MCB |
QSFP-DD |
8x56/112Gbps |
|
ML4064-MCB |
OSFP |
8x56/112Gbps |
SFP28/112
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4024 |
|
2.92mm |
- |
28Gbps |
|
ML4024-112 |
|
2.4mm |
1.85mmコネクタ |
112Gbps |

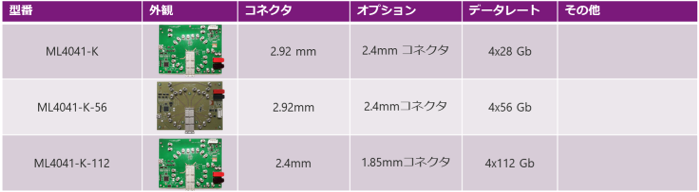

QSFP28/56/112
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4041-K |
|
2.92mm |
- |
4x28Gbps |
|
ML4041-K-56 |
|
2.92mm |
2.4mmコネクタ |
4x56Gbps |
|
ML4041-112 |
|
2.4mm |
1.85mmコネクタ |
4x112Gbps |

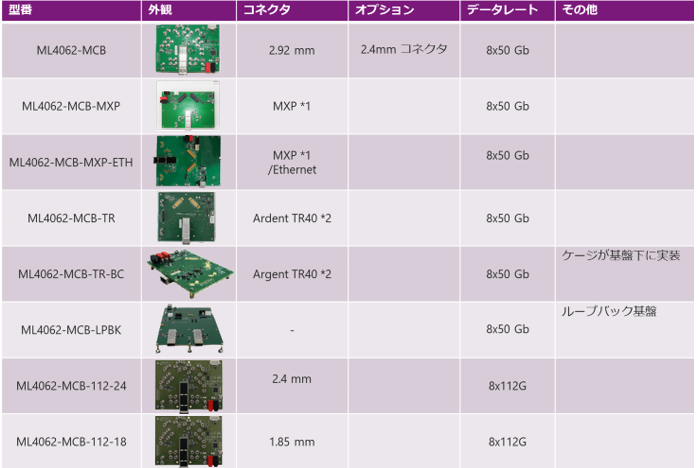

QSFP-DD
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4062-MCB |
|
2.92mm |
2.4mmコネクタ |
8x50Gbps |
|
ML4062-MCB-MXP |
|
MXP40 *1 |
- |
8x50Gbps |
|
ML4062-MCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |

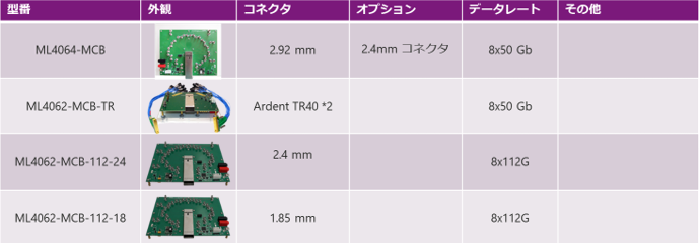

OSFP
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4064-MCB |
|
2.92mm |
2.4mmコネクタ |
8x50Gb㎰ |
|
ML4064-MCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |
*1 MXP40ケーブルが別途2本必須（Huber+Suhner社）
弊社でのお取り扱いはございません。下記リンクよりご購入ください。
「測定器を使ってネットワーク障害を解決する方法」を技術記事で解説しています
実際に発生したネットワーク装置におけるリンク障害を題材に、トラブルシューティングの一例としてスイッチと光トランシーバーの双方に原因があることを測定器で見出した例をご紹介します。
モジュール評価ボードを実際現場でどのように活用すべきなのか、気になる方はぜひご覧ください。
