概要
◆ 本キットは 「SONY 社製 CMOS センサー IMX537」 を搭載した評価用モジュール(= EVM)をキッティングした製品です。IMX537のSLVS-EC v2.0インターフェース（8レーン）をサポートしています。
◆ 本KitとLuminous SLVS-EC Rx FMC Cardを組み合わせることで、FMCコネクター搭載のFPGA開発キットに接続できます。
◆ マクニカ製 SLVS-EC Rx IPを併せてご使用いただくことで実機評価/検証を早期におこなうことが可能となります。

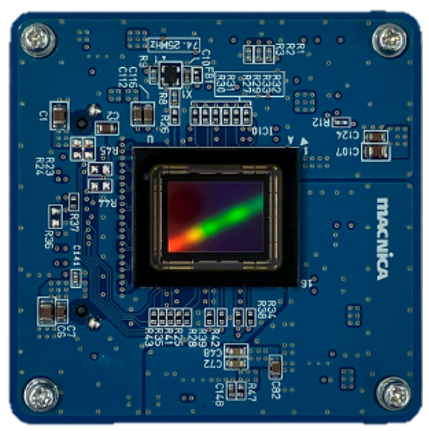

Luminous IMX537 SLVS-EC Sensor EVM
EVMの主な特徴
◆ SONY社製 IMX537-AAMJ-C (1/1.8型正方画素型白黒用CMOSイメージセンサー) 搭載
◆ SLVS-EC v2.0 最大8レーン対応
◆ センサーINCK (74.25MHz) 搭載
◆ 電源シーケンサー搭載(立ち上がり・立下がり)
◆ Samtec Edge Rate®コネクター採用
◆ C/CSマウントレンズ対応筐体付属
◆ 6インチ長のケーブル付属
サイズ
◆ センサー基板サイズ：50mm x 50mm (typ.)
◆ モジュール筐体サイズ：56mm x 64mm x 21.42mm (typ.)
「センサー基板」＋「モジュール筐体」接合時イメージ

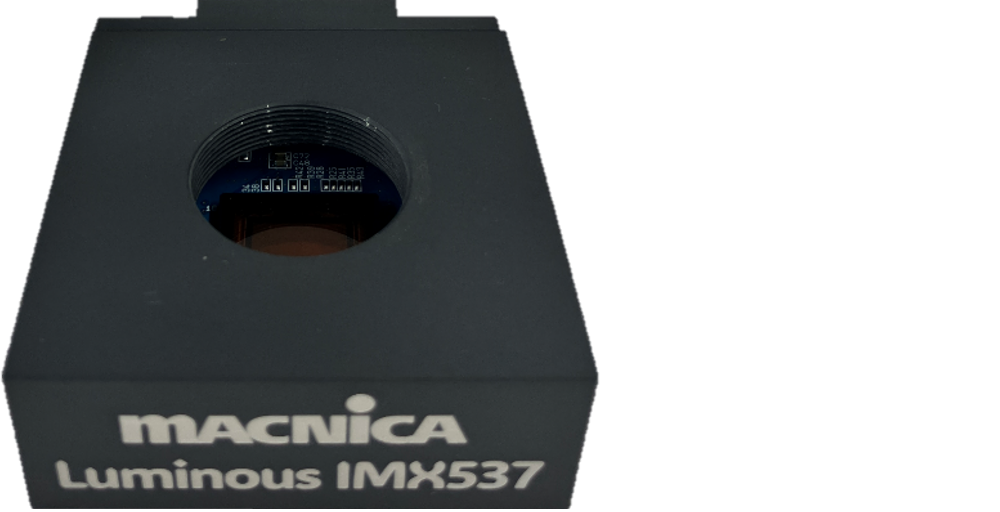

<正面>

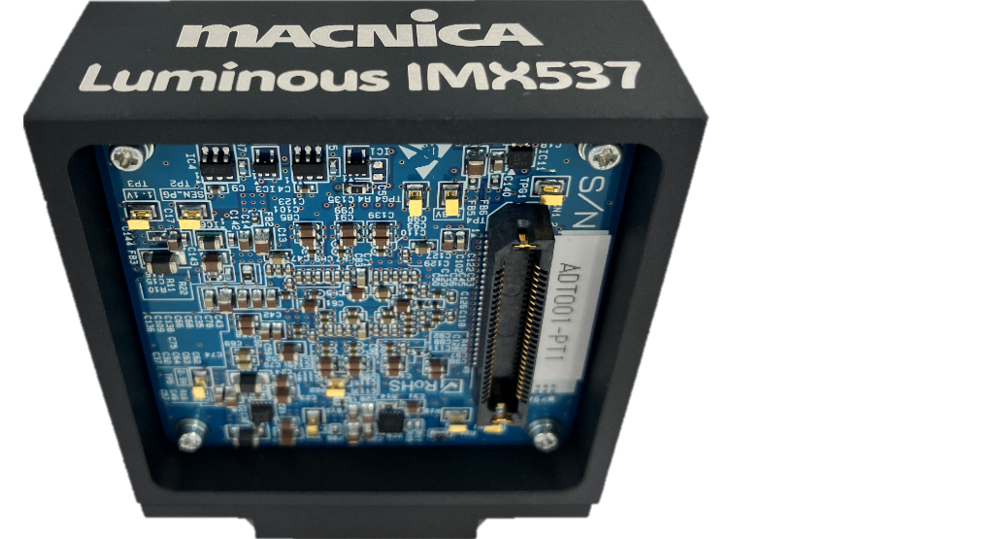

<裏面>

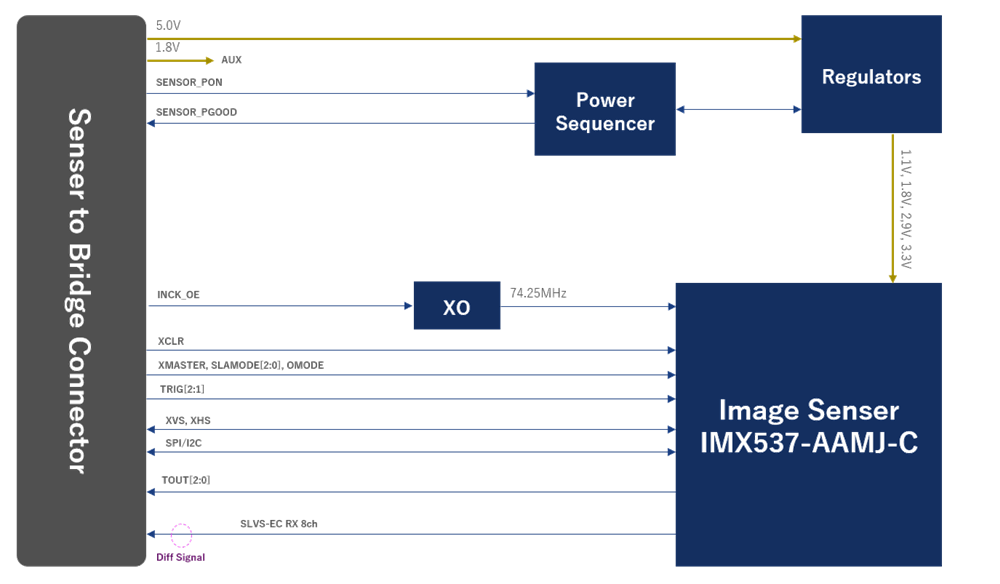

ブロック図
Luminous IMX537 SLVS-EC Sensor EVM ブロック図

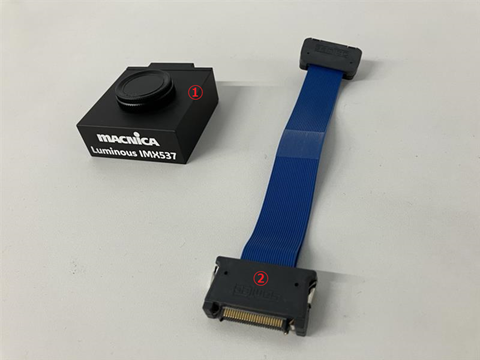

キット同梱物
|
アイテム |
個数 |
説明 |
| IMX537 SLVS-EC Sensor EVM |
1 |
上記画像 ① に組み込まれています。 |
| Lens mount chassis |
1 |
上記画像 ① に組み込まれています。 |
| CS to C mount adapter ring |
1 |
上記画像 ① に組み込まれています。 |
| Lens cap |
1 |
上記画像 ① に組み込まれています。 |
| Samtec ERCD-025-06.00-TED-STR-1-3 |
1 |
上記画像 ② です。 |
関連資料
回路図およびユーザマニュアル
本製品の回路図およびユーザーズマニュアルがダウンロードできます。ご希望の方は以下の資料ダウンロードボタンからお申し込みください。
リファレンスデザイン及び評価ライセンス
Luminous IMX537 SLVS-EC Sensor EVM Kit 用のリファレンスデザインには、マクニカ製 SLVS-EC Rx IP が使用されています。リファレンスデザイン及び評価ライセンスのご希望がございましたら、SLVS-EC Rx IPページ下部にある「お問い合わせはこちら」ボタンよりお問い合わせ下さい
注文情報
|
製品名 |
品番 |
価格 |
|
Luminous IMX537 SLVS-EC Sensor EVM Kit |
LUMI-IMX537-SLVSEC-SENS-EVK |
\198,000 |
※お見積もり依頼は、弊社営業担当または下の「お問い合わせはこちら」ボタンよりご依頼ください。
