本記事は車載Ethernet評価に使用する100BASE-T1対応のメディアコンバーターのご紹介となります。
※本製品は、販売終了となりました。後継機種はコチラ
概要

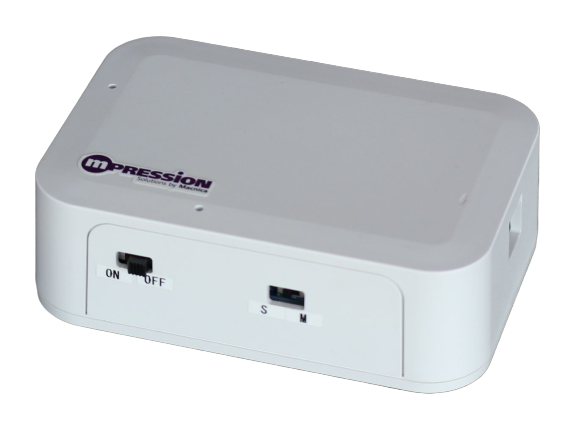

車載Ethernet規格 IEEE802.3bw準拠 ブロードコム BCM89811搭載100Mbps（100BASE-T1）対応Media Converter（メディアコンバーター）。
本製品は100BASE-T1（Open Alliance BroadR-Reach、以降OABR）が搭載されているECU（評価対象機）を100BASE-TXに変換する治具として100Mbpsで動作させることが可能です。
特徴
‐ 車載Ethernet 100BASE-T1から100BASE-TXへ変換
‐ LEDにてリンク状態、データ疎通が一目で確認可能
‐ マスター/スレーブをフロントパネルのスイッチにより簡単設定
‐ 車載Ethernet 100BASE-T1にはMini50コネクターを採用
‐ 100BASE-TXにはRJ-45コネクターを採用
納品物
Media Converter 本体（1個）、ACアダプター（1個）、100BASE-T1ケーブル（1本）
※100BASE-TX通信用ケーブルは別途準備頂く必要が御座います。
製品仕様
| 製品仕様 | 車載Ethernet対応 Media Converter（MAC89811_MC2） |
| 外形寸法 |
縦 x 横 x 高さ = (D) 85 mm x (W) 125 mm x (H) 40 mm (スイッチ突起物を除く) |
| 電源 | +5V to 24V DC(+12V AC アダプター付属) |
| インターフェース |
車載Ethernet 100BASE-T1 * 1port 100BASE-TX *1port |
機能説明
筐体（トップ）
筐体（サイド）
| 名称 | 機能 | |
| 1 | 100BASE-T1 コネクター（Mini50） | 100BASE-T1（OABR）インターフェース |
| 2 | 100BASE-TX コネクター（RJ45） | 100BASE-TX インターフェース |
| 3 | 電源ジャック | 12V AC アダプター挿入口 |
| 4 | 100BASE-T1 Link表示 |
リンクダウン時・・・LED消灯 100BASE-T1（OABR）リンクアップ時・・・青色LED点灯 データ送受信時・・・青色LED点滅 |
| 5 | 電源スイッチ電源ON表示 |
電源ON/OFF切り替えスライドスイッチ 電源ON時・・・青色LED点灯 電源OFF時・・・LED消灯 |
| 6 | Master/Slave切り替えスイッチ |
100BASE-T1（OABR）インターフェースのMaster/Slave設定用スライドスイッチ
|
ネットワーク構成図
