はじめに

これまで第1話と第2話を通して車載Ethernet PHYSwitchについてご紹介してきました。今回はPHY/Switchの評価に使用される弊社で販売しているメディアコンバーターの使用方法について記載します。

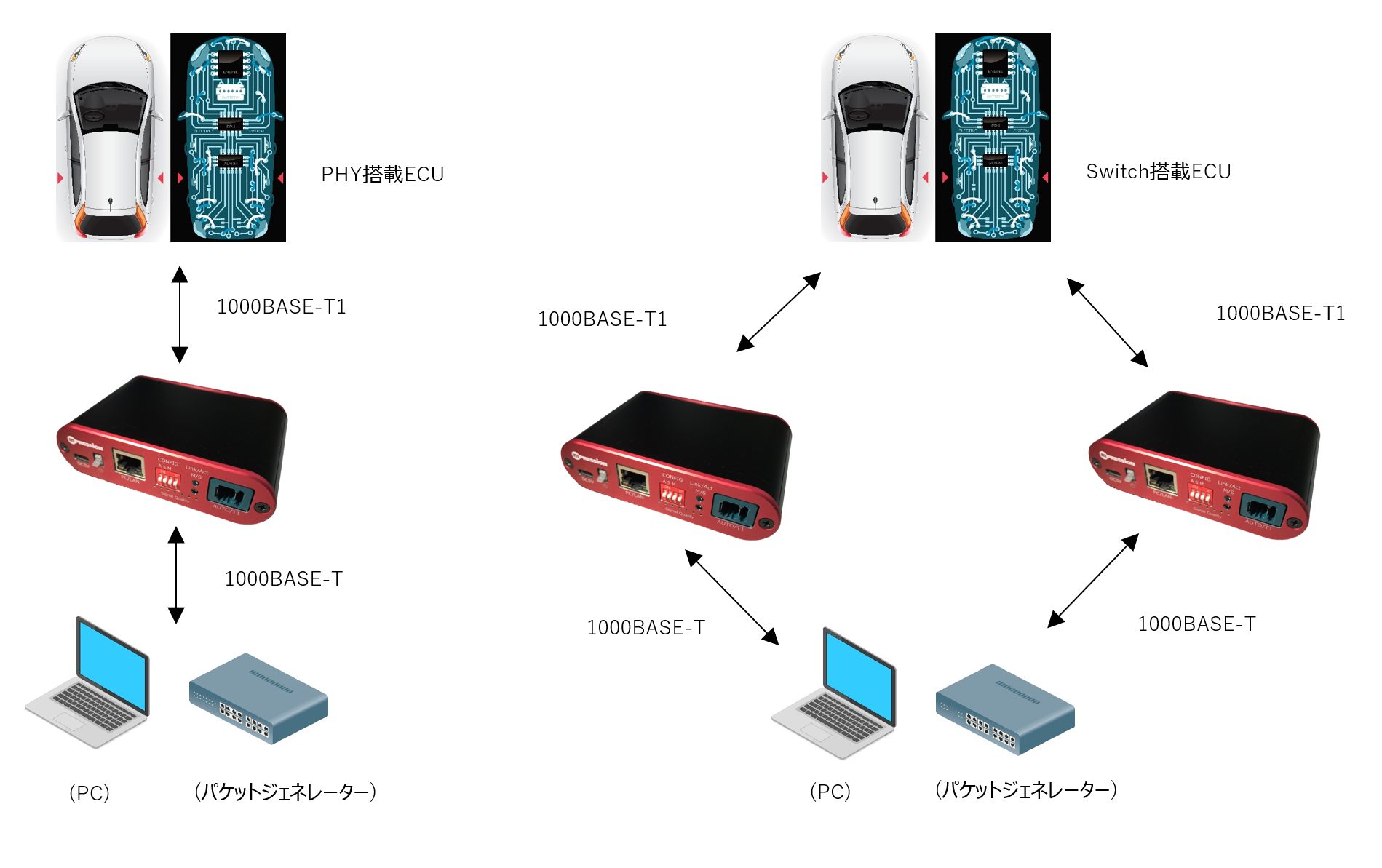

実使用例

PHY搭載のECUのケースでは1対1の通信で評価されます。
Switch搭載のECUのケースではメディアコンバーターを使用ポート数用意し、任意のルーティングの動作確認などが評価されます。
メディアコンバーターを使用することで100BASE-TX/1000BASE-T対応の評価機やPCを使用して評価することが可能です。

使用例

各モードの仕様、使用方法

Auto negotiation, Speed, Master, Slave

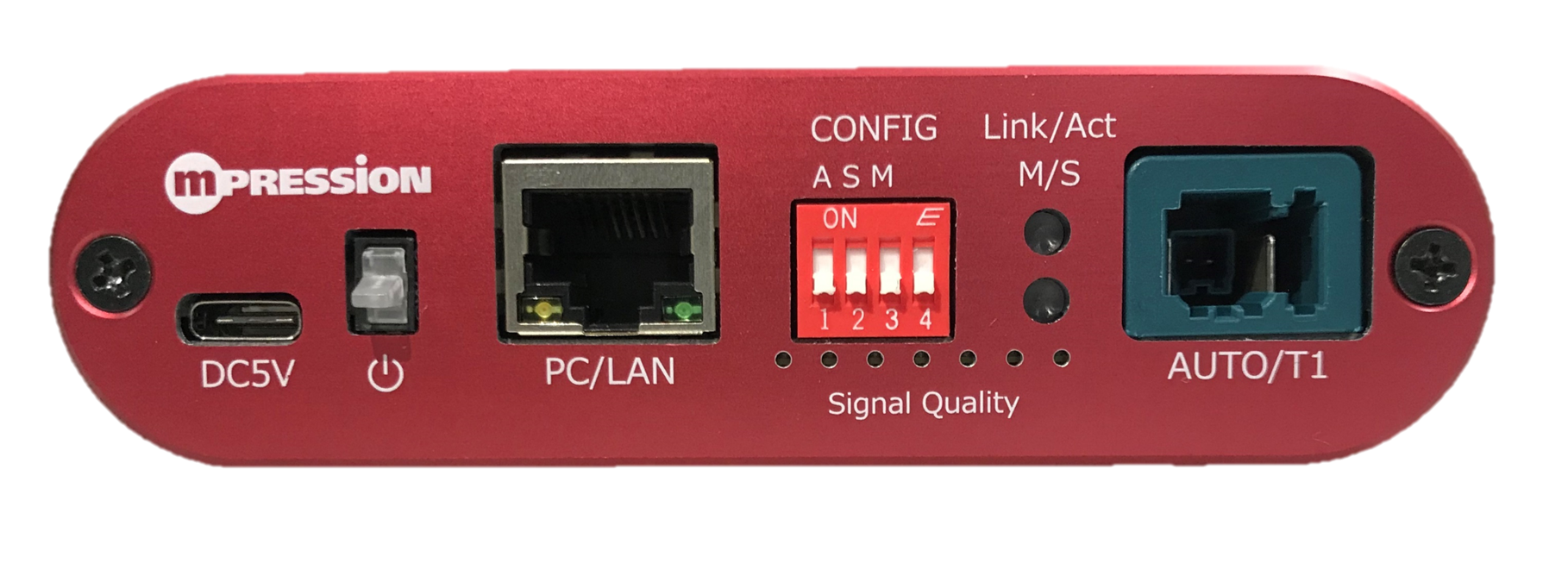

筐体パネル

各スイッチの仕様は下記のとおりです。

A:Auto negotiation  ON : 有効  OFF : 無効

S : Speed  ON : 1000M(Auto negotiation有効時は100/1000M)  OFF : 100M

M : Master/Slave  ON : Master  OFF : Slave

Auto negotiation無効の場合

Auto negotiation無効の場合の使用ケースは以下の通りです。スピードが一致しないケースやMaster同士、Slave同士で接続するとLink upしません。

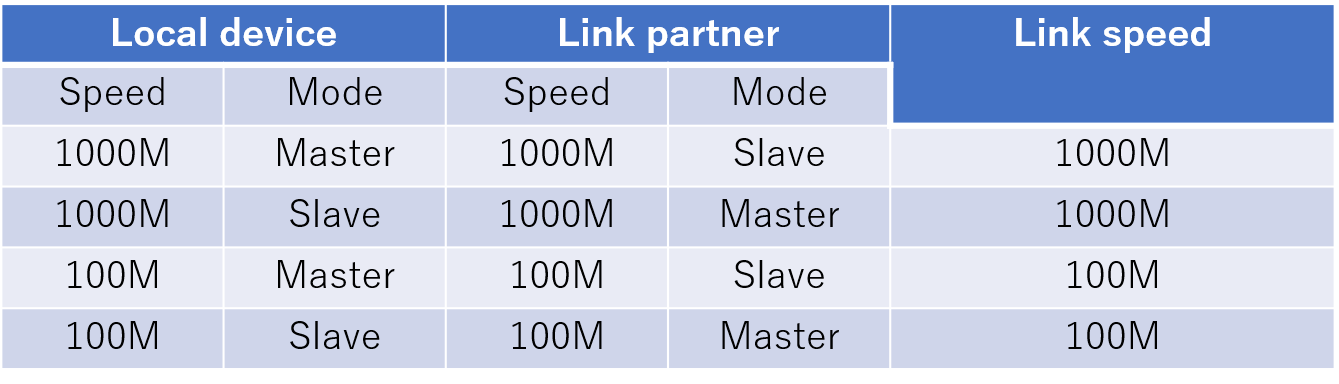

Auto negotiation無効時の動作

Auto negotiation有効の場合

次にAuto negotiation有効の場合の使用ケースです。

IEEE802.3bpではAuto negotiationの仕様として100M1000Mを選択できるようになっています。本製品のAuto negotiationではAuto negotiation有効時のスピードはSスイッチがONの場合に100/1000M対応、SスイッチがOFFの場合に100M対応で動作します。

そのため、下記のような動作になります。

もし、Auto negotiation機能をご使用の際にLink upしない場合は下記のようなモードに問題がないかご確認ください。

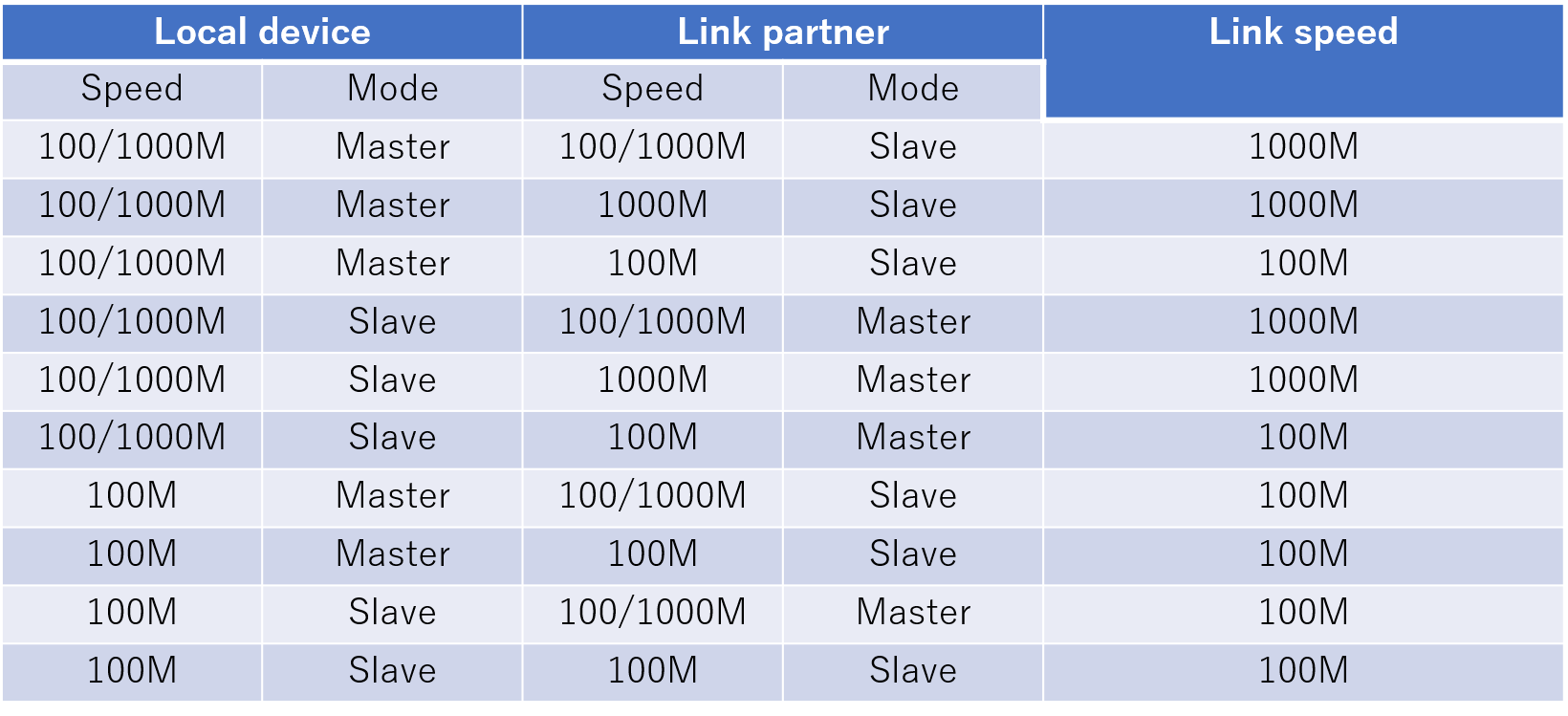

Auto negotiation有効時の動作

Link upしない場合に確認すべき点

・メディアコンバーター、100/1000BASE-T1ポート接続先の設定

  - Master/Slaveの設定

  - スピードの設定

  - Auto negotiationの設定

・100BASE-TX/1000BASE-Tの接続先

  - 対向機はAuto negotiationが有効かつ100/1000Mを対応しているか
