Clock Builder Proツールとは？

入力・出力クロックの周波数やフォーマット(LVDS, LVCMOS, etc)、また、GPIOピンへの付加機能(Ex: クロック出力On/Off用のOutput Enableピン, etc)の割り当て等、要求仕様に則したレジスタ設定、もしくは、チップ内部のNVMに書き込む用のプロジェクトファイル作成など、Timing製品を使いこなすにあたって必要な開発環境ツールです。

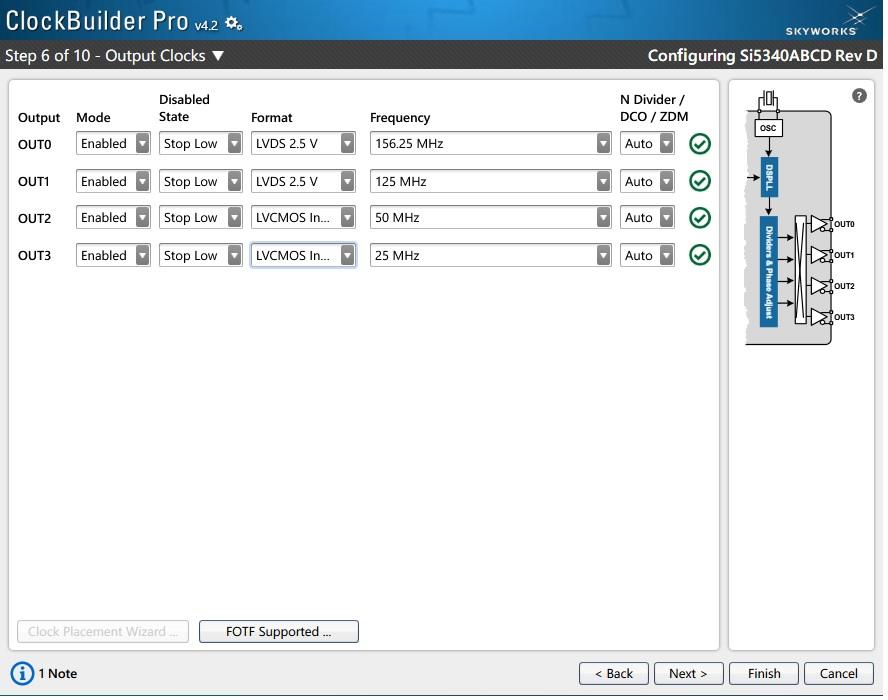

以下は出力クロック周波数とフォーマット、チャンネル割り当ての設定画面の例ですが、このように各設定を直観的に入力可能です。Timing製品(Si53xxシリーズ)を検討の際は、ぜひご利用ください。

【Clock Builder Proツールの入手先】

https://www.skyworksinc.com/en/application-pages/clockbuilder-pro-software

ユーザーガイド(日本語版)

各設定画面ごとの使い方、設定方法をまとめたユーザーガイド資料です。Clock Builder Proツールご利用の際はぜひ併せてご参照ください。

　※ Si534xシリーズを例とした説明となっていますが、他の製品シリーズにも参考になるかと存じます。
※ CBProは不定期にアップデートされることがございますので、最新版についてはメーカーWebサイト(上記Clock Builder Proツールの入手先)をご参照ください。
