AIモデルってどうやってSnapdragonに載せるの？

AI（人工知能）の技術発展に伴い、多種多様な組み込み機器にAI機能が実装されるようになっています。近年は組み込み機器向けのSoCにも注力しているクアルコム社もAIを意識した高性能なSoCを続々とリリースしており、その流れは加速する一方です。

一般的なフレームワークで作成したAIモデルをSoCに組み込む際、ベンダー各社が提供している開発ツールが必要になる場合があります。クアルコム社からはSnapdragonに対応した『Snapdragon Neural Processing Engine SDK』(以下SNPE)と呼ばれる無償のソフトウェア開発キットがリリースされています。SNPE SDKについてご興味がある方はダウンロード方法などご案内いたしますので、弊社までお問い合わせください。

本記事ではSNPEを使用してAIモデルの変換を試してみたいと思います。

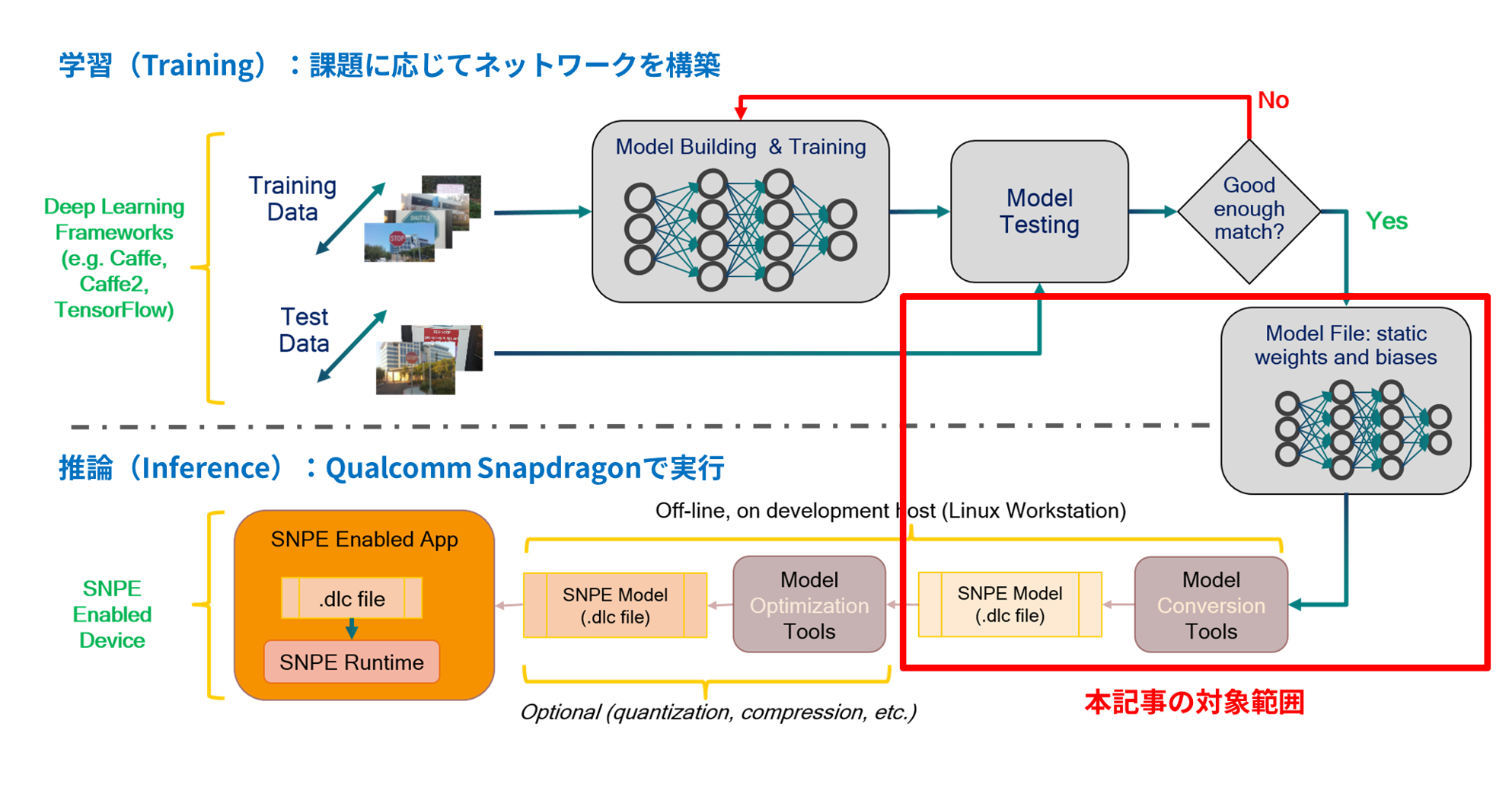

SNPEのワークフロー

上段で示しているのはモデルの準備（学習）フェーズです。SNPEに対応しているAIフレームワークはTensorFlow/TensorFlow Lite/Caffe/Caffe2/ONNX/PyTorchとなっていますので、これらのフレームワークに沿って作成したモデルを用意しておきます。今回は事前学習済みのTensorFlowベースのモデルを使用しています。下段がSnapdragonに対応したモデルへの変換および推論実行のフェーズを示しています。本記事では図中の赤枠で囲んだ、モデルの変換部分を試してみます。

https://developer.qualcomm.com/sites/default/files/docs/snpe/overview.html

モデル変換をやってみる

テスト環境

・Ubuntu 18.04
・Snapdragon Neural Processing Engine SDK v1.61

・Python 3.6.9

Python関連のツールをインストールする

$ sudo apt update && sudo apt upgrade -y
$ sudo apt install python3-dev python3-pip python3-venv -y

venvで仮想環境を作成する

$ python3 -m venv venv
$ source venv/bin/activate

venv環境で使用したPythonパッケージのバージョン

・protobuf==3.6.0
・matplotlib==3.0.3
・sphinx==2.2.1
・scipy==1.3.1
・Pillow==7.2
・numpy==1.16.5
・scikit-image==0.15.0
・tensorflow==1.11

SNPEの動作環境をセットアップする

# 任意のパスにSNPE SDKのzipファイルを置く（SDKの入手方法はお問い合わせください）
(venv) $ unzip -X snpe-1.61.0.zip
(venv) $ export SNPE_ROOT=<snpe-1.61.0.zipを展開したパス>
(venv) $ source $SNPE_ROOT/bin/dependencies.sh
(venv) $ source $SNPE_ROOT/bin/check_python_depends.sh
(venv) $ export TENSORFLOW_DIR=<TensorFlowをインストールしたパス>
(venv) $ cd $SNPE_ROOT
(venv) $ source bin/envsetup.sh -t $TENSORFLOW_DIR

TensorFlow Model Gardenのリポジトリを取得する

(venv) $ cd models && mkdir tfmodels && cd tfmodels
(venv) $ git clone https://github.com/tensorflow/models.git
(venv) $ cd models
(venv) $ git checkout ad386df597c069873ace235b931578671526ee00

PYTHONPATHを通す

(venv) $ cd $SNPE_ROOT/models/tfmodels/models/research
(venv) $ export PYTHONPATH=$PYTHONPATH:`pwd`:`pwd`/slim

プロトコルバッファーコンパイラでPythonファイルを生成する

(venv) $ wget https://github.com/protocolbuffers/protobuf/releases/download/v3.6.0/protoc-3.6.0-linux-x86_64.zip
(venv) $ unzip protoc-3.6.0-linux-x86_64.zip
(venv) $ ./bin/protoc object_detection/protos/*.proto --python_out=.

Mobilenet-SSDのモデルを取得しInference Graphに変換する

(venv) $ cd $SNPE_ROOT/models
(venv) $ mkdir mobilenet && cd mobilenet
(venv) $ wget http://download.tensorflow.org/models/object_detection/ssd_mobilenet_v2_quantized_300x300_coco_2019_01_03.tar.gz
(venv) $ tar -xzvf ssd_mobilenet_v2_quantized_300x300_coco_2019_01_03.tar.gz
(venv) $ mv ssd_mobilenet_v2_quantized_300x300_coco_2019_01_03 saved_model
(venv) $ cd saved_model
(venv) $ mkdir exported
(venv) $ cd $SNPE_ROOT/models/tfmodels/models/research/
(venv) $ INPUT_TYPE=image_tensor
(venv) $ PIPELINE_CONFIG_PATH=$SNPE_ROOT/models/mobilenet/saved_model/pipeline.config
(venv) $ TRAINED_CKPT_PREFIX=$SNPE_ROOT/models/mobilenet/saved_model/model.ckpt
(venv) $ EXPORT_DIR=$SNPE_ROOT/models/mobilenet/saved_model/exported
(venv) $ python object_detection/export_inference_graph.py --input_type=${INPUT_TYPE} --pipeline_config_path=${PIPELINE_CONFIG_PATH} --trained_checkpoint_prefix=${TRAINED_CKPT_PREFIX} --output_directory=${EXPORT_DIR}

DLCフォーマットに変換する

(venv) $ cd $SNPE_ROOT/models/mobilenet && mkdir dlc
(venv) $ snpe-tensorflow-to-dlc --input_network saved_model/exported/frozen_inference_graph.pb --input_dim Preprocessor/sub 1,300,300,3 --out_node detection_classes --out_node detection_boxes --out_node detection_scores --output_path dlc/mobilenet_ssd.dlc

変換に成功すると次のような出力が表示されます。

INFO - INFO_CONVERSION_SUCCESS: Conversion completed successfully

モデル出力先に設定したパスにdlc形式のファイルが生成されていることを確認できました。これでAIモデルの変換まで完了です。

次回以降の記事では、今回生成したモデルをSnapdragonが搭載されたハードウェア上で動かしてみたいと思います。
