こんにちは、

マクニカでインテル® FPGA 製品の技術サポートをしてる インテル・F・ハナコ です。



今回は Nios® II のブートプログラムを FPGA のオンチップ・メモリに設定する方法をご紹介します。
FPGA のデバイス・シリーズに応じて方法は2つ!

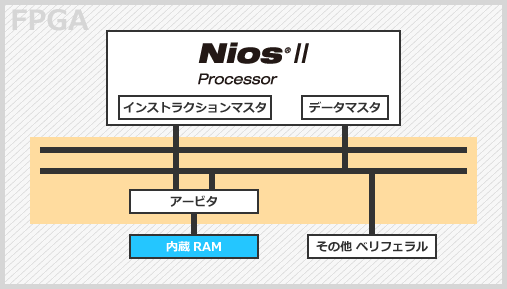

内蔵 RAM をブート・メモリにする

Article header library 119109 pic01  4


対象デバイス:Stratix®、Arria®、 Cyclone®、 MAX® 10

操作フローはざっくりこんな感じです。

  1. ブート用オンチップ ROM の作成(実行メモリのオンチップ RAM と共有する場合には省略可)
  2. Nios® II のブート用メモリの指定
  3. Nios® II SBT でブート用プログラムを HEX ファイルに変換
  4. 初期値メモリ用 qip ファイルを Quartus® Prime プロジェクトに追加してコンパイル、SOF/POF 生成


詳細は下記のドキュメントをご覧ください。
Nios® II - オンチップ・メモリからのブート手順

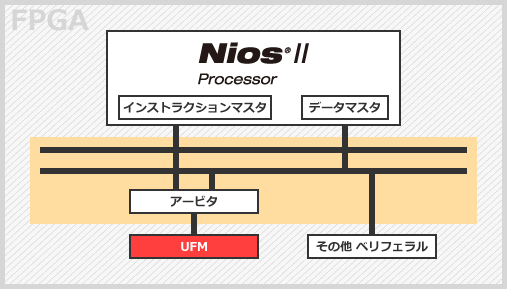

UFM をブート・メモリにする

Article header library 119109 pic02  1


対象デバイス:MAX® 10

MAX® 10 の UFM で Nios® II をブートさせるには、Altera On-Chip Flash と言う無料の IP を使います。
操作フローはざっくりこんな感じです。

  1. Qsys システムに On-Chip Flash を追加して、Nios® II のブート用メモリを指定
  2. Quartus® Prime でコンフィギュレーション・モードの変更およびコンパイル
  3. Nios® II SBT で BSP Editor 設定とジェネレート、ブート用プログラムを HEX ファイルに変換
  4. プログラミング・ファイルのコンバージョン、プログラミング


続きはこちらの技術記事をご覧ください。
MAX® 10 の UFM で Nios® II をブートさせてみよう
