スタンバイ時の消費電力を抑える電源制御IC

エネルギーを効率よく使うための制御方法

近年EUを中心に待機電力に対する規制が厳しくなっています。 また、携帯機器やセンサー端末などのバッテリーで動作する小型機器では、エネルギーを効率よく使うために電源ON/OFFを制御する必要があります。



このような場合はLTC2955を用いることで簡単に実現することができます。

自動電源投入機能を備えたプッシュボタン・オン/オフコントローラLTC2955

LTC2955はプッシュボタンや電源の接続状態により、1.5V〜36Vの電源を管理・制御するプッシュボタンON/OFFコントローラです。

LTC2955の機能は、ボタンを押してパワーアップする標準的なプッシュボタン制御だけではありません。



主電源や補助電源から電力が供給されると、自動的にシステムパワーをオンし、プッシュボタンが押されると、システムをパワーダウンする制御も可能です。



また、無操作状態監視によるタイマーでソフトウェア・シャットダウンや、電源電圧の低下を監視して自動的に消費電流1.2μAへパワーダウンしてバッテリーを保護することができます。



スタンド・アローンで動作するので、ソフトウェアの作成は不要です。

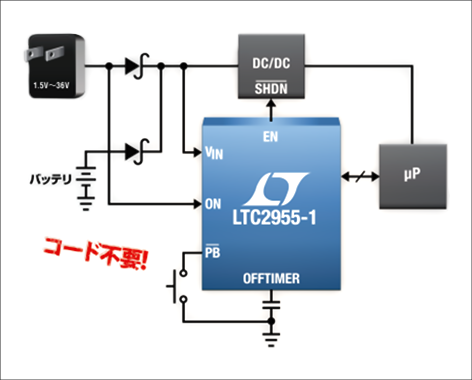

LTC2955構成図(出典:LTC2955 Product Selector Cardより抜粋)
LTC2955構成図(出典:LTC2955 Product Selector Cardより抜粋)

LTC2955を搭載することで、携帯端末などでよく用いられている電源のオン/オフ機能を簡単に追加することができます。



LTC2955は動作範囲が1.5V〜36Vと広いので、携帯型装置やセンサー端末から車載電子機器まで、SLBのような1.8V~2.8Vのバッテリー電圧を含めた広い種類のバッテリー、バッテリー電圧アプリケーションに使えます。



左記にLTC2955の構成図を示します。

LTC2955の動作と主な特徴

自動オン/オフの組み合わせはモード選択ピンで選択することができます。

LTC2955はパワーグッド出力、割り込み出力、およびkill入力を備えており、マイクロプロセッサとのインタフェースも容易で、割り込みを使用できないマイクロプロセッサ場合でも、プッシュボタンの時間をオフ・タイマにより設定することができます。



LTC2955の主な特長:

 ・電圧モニタ入力を使った自動オン

 ・広い入力電源範囲:1.5V〜36V

 ・低消費電流:1.2μA

 ・バウンスを抑えたプッシュボタン(/PB)入力

 ・/PB入力のESD耐量(人体モデル):±25kV

 ・低リークのEN出力でDC/DC コンバータの制御が可能(LTC2955-1)

 ・PチャネルMOSFETをドライブする高電圧/EN出力(LTC2955-2)

 ・シンプルなインタフェースでマイクロプロセッサの制御可能

 ・調整可能なオフ・タイマ

 ・10ピン3mm x 2mm DFNおよび8ピンThinSOT(TM)パッケージ



以下にLTC2955の動作イメージ図を示します。

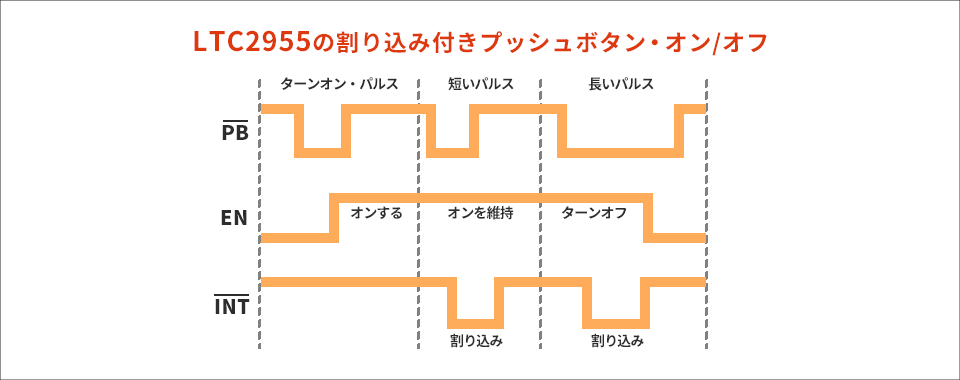

LTC2955動作イメージ図(出典:LTC2955 Product Selector Cardより抜粋)
LTC2955動作イメージ図(出典:LTC2955 Product Selector Cardより抜粋)

LTC2955関連製品のご紹介

LTC2955の他に入力ソースが二つあるときに低損失で自動切り替えが可能な、理想ダイオードによるPowerPath機能を備え、より高機能な制御が行えるLTC2952なども用意されています。

以下にLTC2952の構成図を示します。

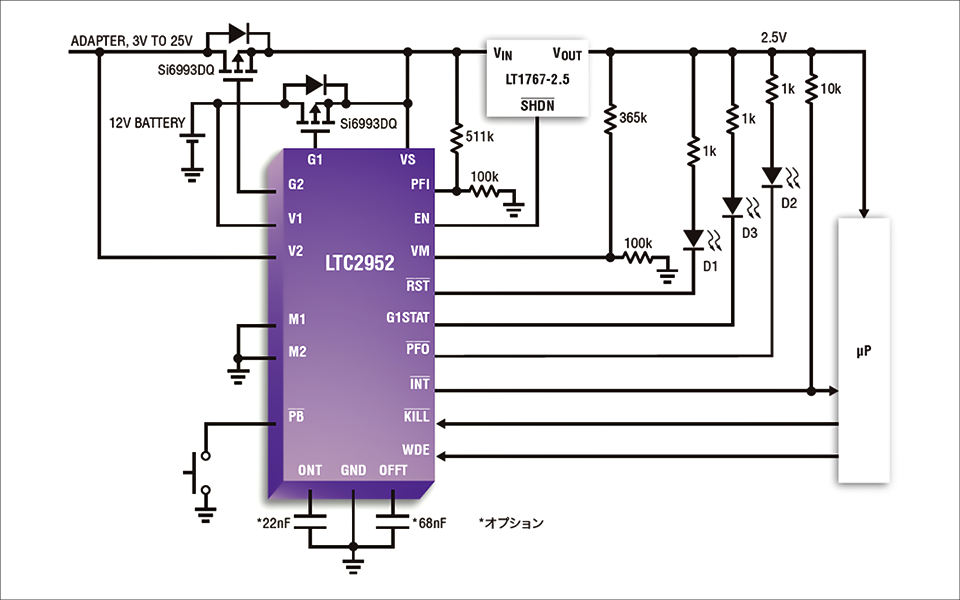

LTC2952構成図(出典:LTC2955 Product Selector Cardより抜粋)
LTC2952構成図(出典:LTC2955 Product Selector Cardより抜粋)
