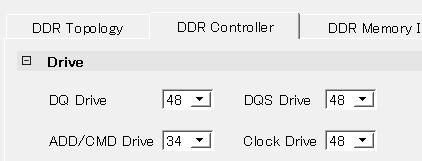

Microchip FPGA: PolarFire SoC MSS ConfiguratorのDDR ControllerタブにあるDQ Drive、DQS Drive、ADD/CMD Drive、Clock Driveはどのように設定したら良いですか?

Libero SoC PolarFire

Driveの設定値に応じてLibero SoCにて生成されるIBISモデルが変わります。
IBISモデルを用いたSIシミュレーション結果に応じてDrive値を選択してください。

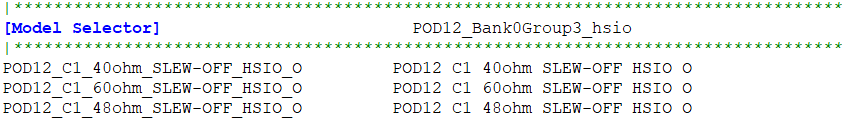

生成されるIBISの一例 :


MSS DDRはFabricでのDDR使用と異なり設定値に応じた1つのモデルしか生成されません。SIシミュレーションの際はご留意ください。

(ご参考 : Fabric側の場合)
