製品概要

ウルトエレクトロニクスの WL‑OCxx シリーズは、産業機器、電源回路、モーター制御などに用いられる絶縁型インターフェースで、異なる電位間で信号を安全に伝達するためのフォトカプラー製品群です。シリーズは用途に応じて選べるよう、以下の 3タイプで構成されています。

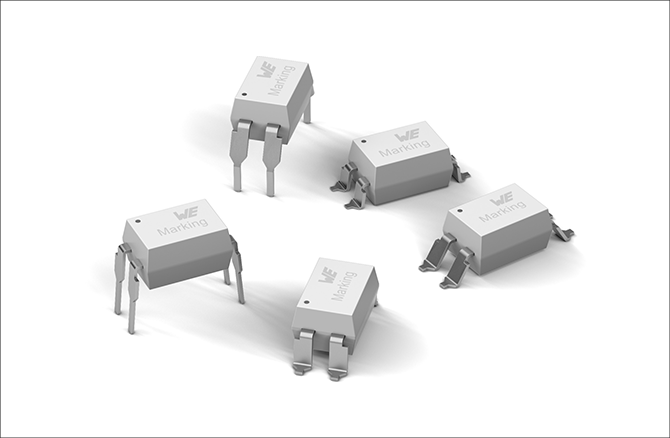

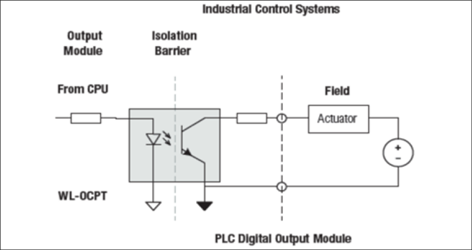

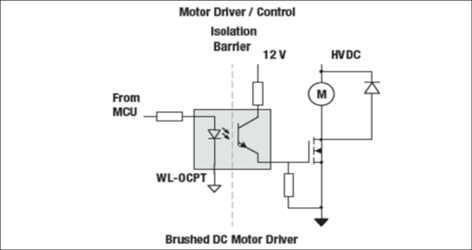

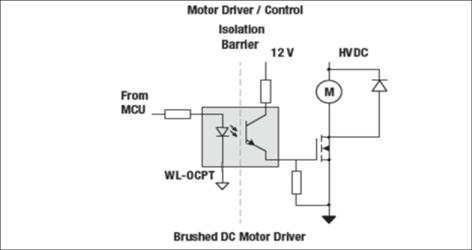

　■ WL‑OCPT（フォトトランジスタータイプ）

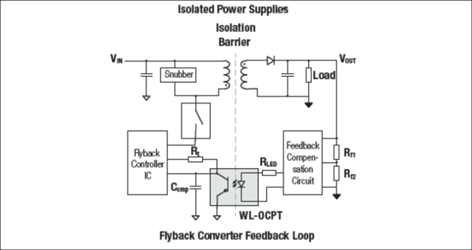

　　絶縁電源のフィーバックやデジタル信号の絶縁用途に適した汎用タイプです。中速応答と低 V_CE(sat)が特長で、マイコン入力信号の絶縁などに適しています。

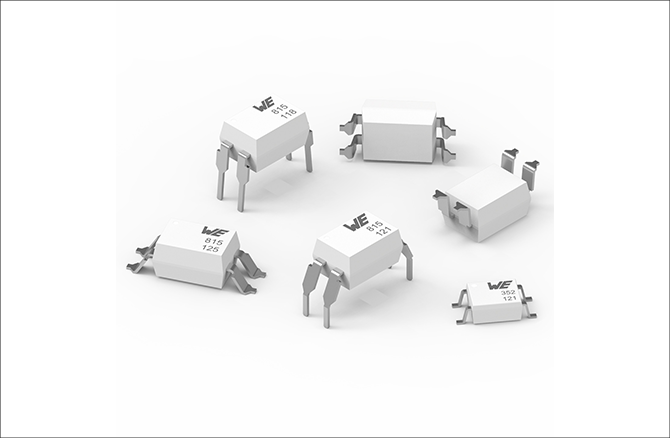

　■ WL‑OCDA（ダーリントンタイプ）
　　高い電流伝達比 (CTR) と低い入力電流で動作し、大電流負荷の駆動や微弱なセンサー出力の絶縁などの用途に対応します。

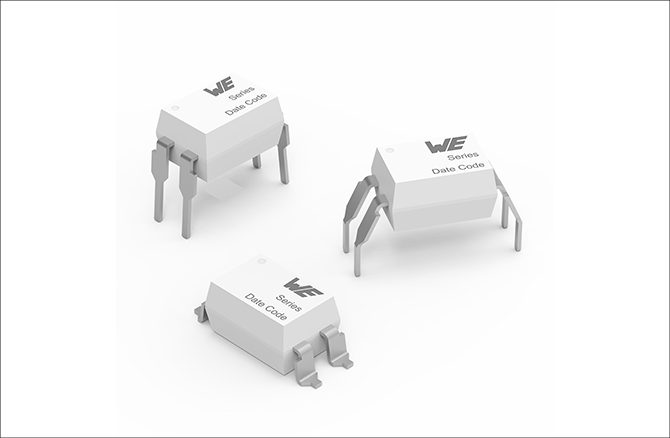

　■ WL‑OCTR（トライアックタイプ）
　　高い絶縁耐性を持ち AC100V / 200V などの AC 負荷を直接制御するためのモデルです。ヒーターや AC モーターの駆動に最適です。

これら 3タイプにより、「デジタル信号の絶縁」から「微弱光検出」「AC 負荷制御」まで幅広い用途をカバーできる点が WL‑OCxx シリーズの強みです。

製品特長

WL‑OCxx シリーズは、用途に応じた最適な絶縁方式を選べるように設計されたフォトカプラーシリーズです。フォトトランジスター、ダーリントン、トライアックという 3つの出力方式をラインアップし、信号絶縁から AC 負荷制御まで幅広く対応します。

各シリーズの特長は以下の通りです。

■ WL‑OCPT（フォトトランジスタータイプ）の特長
　・フォトトランジスター出力方式
　・中速応答
　・低 V_CE(sat)（飽和電圧）
　・電源回路やマイコン入力やデジタル信号絶縁に適した汎用タイプ
　・汎用性が高くさまざまなアプリケーションへ適用可能

■ WL‑OCDA（ダーリントンタイプ）の特長
　・ダーリントン出力方式
　・非常に高い CTR（電流伝達比）
　・微弱な LED 電流でも確実に動作
　・応答速度は低速
　・ V_CE(sat) が高め
　・大電流負荷の駆動、微弱光検出などの用途向け

■ WL‑OCTR（トライアックタイプ）の特長
　・共通特長
　　　- トライアック出力方式
　　　- AC100V / 200V の AC 負荷を直接制御可能
　　　- ヒーターや AC モーターの駆動に対応
　・Zero Cross（ゼロクロスタイプ）
　　　- AC 電圧が 0V 付近（ゼロクロス点）でのみスイッチング
　　　- 突入電流が小さい
　　　- ノイズ (EMI) が少ない
　　　- ランプ・ヒーターなど ON/OFF 用途に最適
　　　- 位相制御は不可
　・Random Phase（ランダムフェーズタイプ）
　　　- 入力 LED 点灯の瞬間に即時スイッチング
　　　- 位相制御が可能（調光・モーター速度制御など）
　　　- 高速応答
　　　- スイッチングノイズは増加しやすい場合がある

シリーズ特長比較

項目	WL‑OCPT	WL‑OCDA	WL‑OCTR
出力素子	フォトトランジスター	ダーリントン	トライアック
主な特長	中速応答・低 V_CE(sat)	高 CTR・高感度・低速	AC 負荷制御可 (Zero Cross / Random Phase)
得意用途	電源回路、デジタル信号絶縁	大電流負荷駆動、微弱光検出	AC ON/OFF、調光、速度制御
