製品概要
VTMカレントマルチプライヤーは、過渡応答が非常に速く、絶縁耐電圧2,250VDC、PoLに配置できる電圧変換比が固定のDC-DCコンバーターです。
VI Chip® Current multiplierは、26 ～ 55または0～60VDC の一次バスで動作し、絶縁された出力を提供する高効率 Sine Amplitude Converter™ (SAC) です。正弦波振幅コンバーターは、ほとんどの下流レギュレーターの帯域幅を超える低い AC インピーダンスを提供します。
したがって、通常、負荷における静電容量は、正弦波振幅コンバーターへの入力に位置することができます。例えば K ファクターが 1/4の場合、容量値を 16 分の 1 に減らすことができ、その結果、基板面積、材料、およびシステム全体のコストが節約されます。
標準のピック アンド プレースおよび表面実装アセンブリ プロセスと互換性のある VI チップ パッケージで提供されます。 一体成型された VI チップ パッケージは、大きな熱インターフェース領域と優れた熱伝導性により、強化された熱管理を提供します。 高い変換効率により、従来のアプローチと比較してシステム全体の効率が向上し、運用コストが削減されます。
Factorized Power Architecture™ の利用を可能にし、変換と配電の損失を低減し、高密度のポイントオブロード変換を促進することで、効率とサイズの利点をもたらします。
PRMレギュレーターと組み合わせて、高効率・高電力密度の絶縁型 DC-DC コンバーターを構成することもできます。
=関連製品紹介ﾍﾟｰｼﾞ=
製品特長
■特徴とメリット
• 48VDC ～ 12VDC 25A 電流マルチプライヤー
• 省スペース: Full=7.1cm2 / Half=3.6cm2
• 薄型: 0.265in (6.73mm)
• 高効率 (>96%) によりシステムの消費電力を削減
• 最大電力密度： 901W/in3 (55W/cm3)
• 「フルチップ」VI Chip® パッケージにより、表面実装、システムボードへの低インピーダンス相互接続が可能
• 以下に対する保護機能が組み込まれています。
-過電圧ロックアウト
-過電流
-短絡
-過熱
• 有効/無効制御を提供します。
内部温度監視
• ZVS / ZCS 共振正弦振幅コンバータートポロジー
•一次⇒二次、二次⇒一次への双方向給電可能

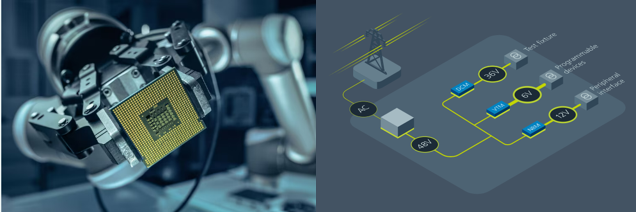

■代表的な用途
• 自動試験装置
• 高密度電源
• 通信システム

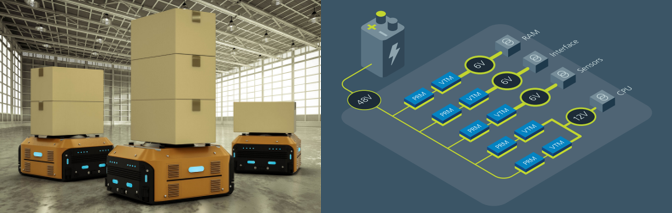

• 自動搬送ロボット
パッケージ
Full VI Chip J-Lead32.5＊22＊6.73 mm
Full VI Chip Through hole32.5＊22＊6.73 mm
Hallf VI Chip 22＊16.5＊6.73 mm
SM Chip 22.8＊8.5＊4.9 mm

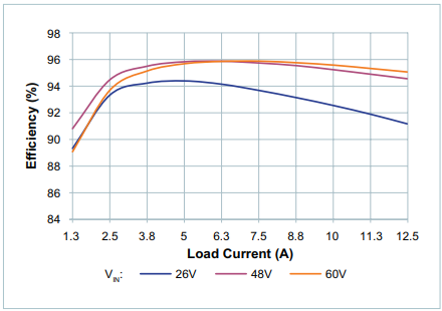

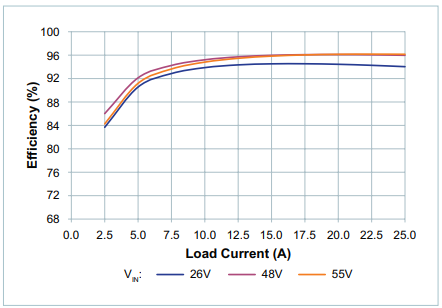

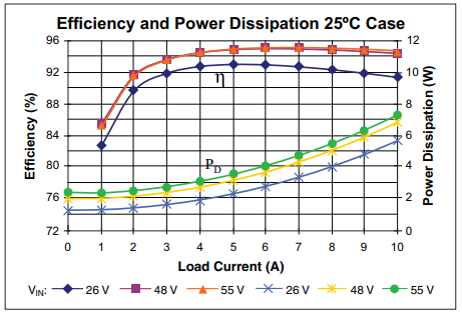

効率
Full chip:VTM48EF120T025A00 96％を達成
Half chip;VTM48EH120T010B00 95%を達成
SM chip;VTM2308S60Z1513TZ 95%を達成
回路構成/評価ボード

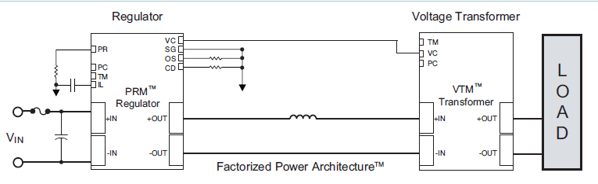

PRM + VTM 接続構成図

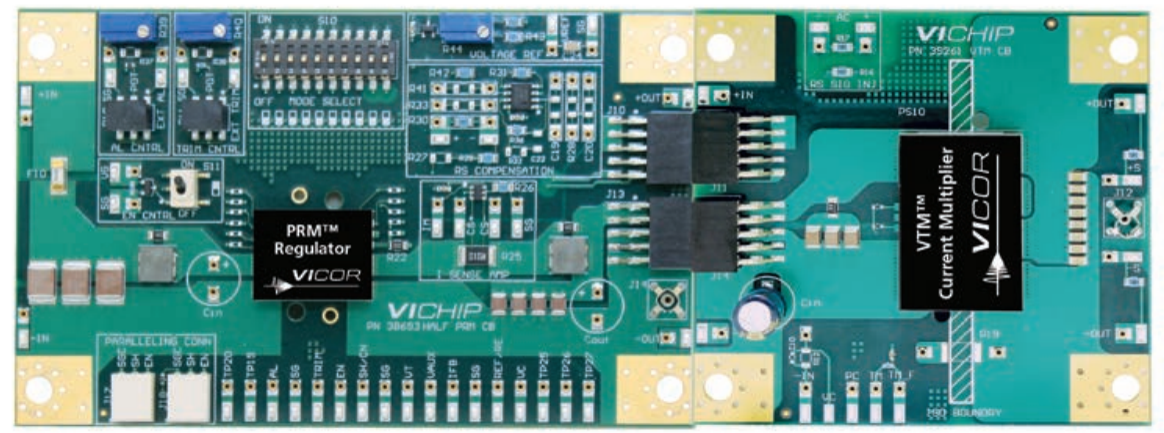

PRM(左)+VTM(右) 評価ボード

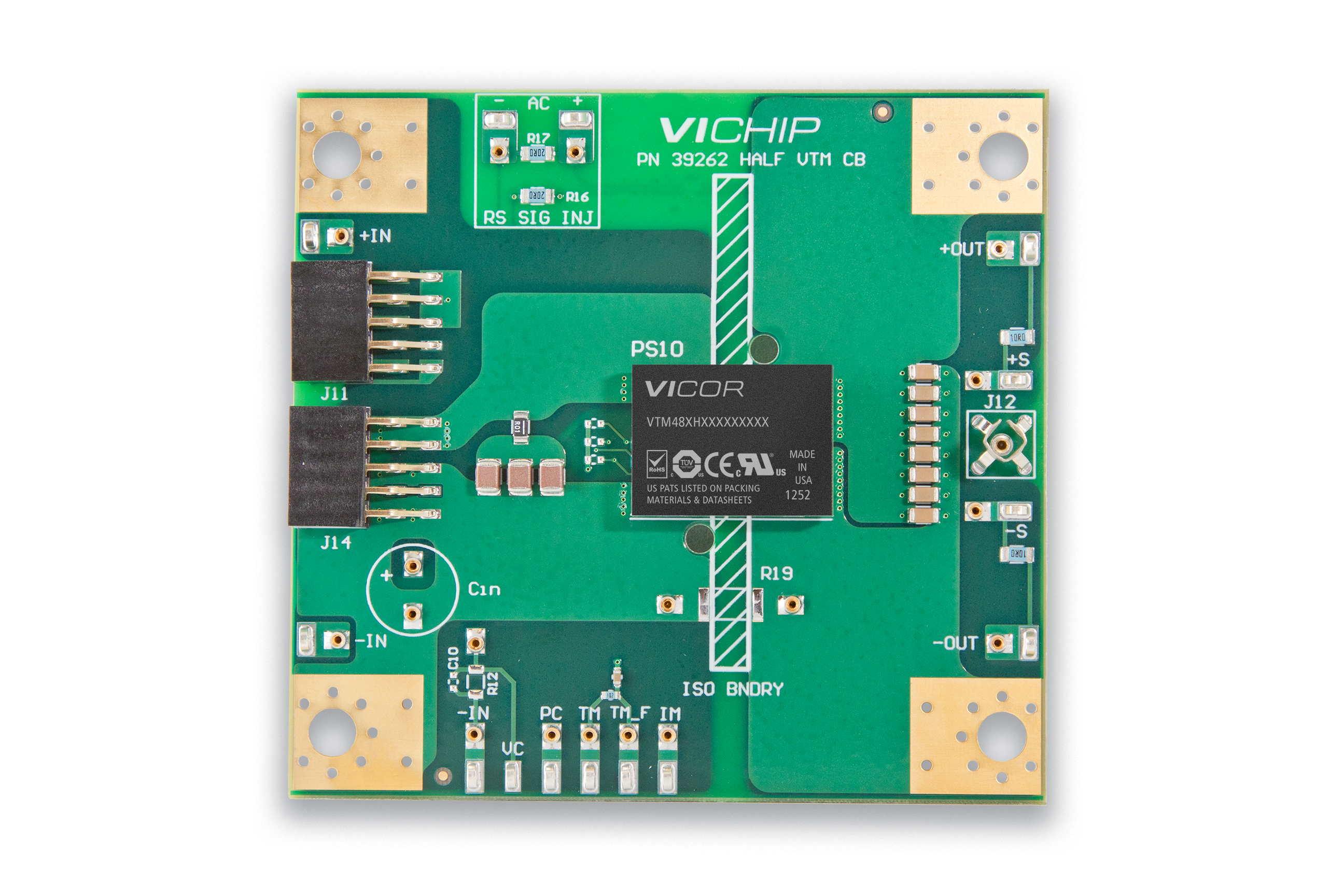

VTM 評価ボード
詳細回路図、周辺部品に関してははVicor社のWebサイトを参照ください。
製品ラインナップ
| Package Size |
入力電圧範囲(V) | 変換比率(Ｋ) | 出力電圧範囲(V) | 最大出力電流(A) |
| Full VI Chip 32.5 x 22 x 6.73mm |
26－55 | 1/40 | 0.7－1.4 | 130 |
| 1/20 | 1.63－3.44 | 70 | ||
| 1/12 | 2.17-4.58 | 50 | ||
| 1/8 | 3.25－6.88 | 40 | ||
| 1/6 | 4.33－9.17 | 30 | ||
| 1/5 | 5.2-11.0 | 25 | ||
| 1/4 | 6.5-13.75 | 25 | ||
| 1/3 | 8.67-18.33 | 15 | ||
| 1/2 | 13.00-27.5 | 12 | ||
| 1/1.5 | 17.33-36.67 | 9 | ||
| 1 | 26.00-55.00 | 6 | ||
| Half VI Chip 22 x 16.5 x 6.73mm |
26 – 55 | 1/12 | 2.17 – 4.58 | 25 |
| 1/4 | 6.50 – 13.75 | 10 | ||
| SM Chip 22.8 x 8.5 x 4.9mm |
0-60 | 1/8 | 0-7.5 | 25 |
| 1/4 | 0-15 | 12.5 |
以下リンクより、入力電圧、出力電圧、出力電力、パッケージ、使用方法を選択頂くことで最適製品を選定できます。
また、各パッケージ毎の製品ラインナップご参考下さい。
