製品概要

PRM は電圧を安定化（レギュレーション）して出力する高電力密度のモジュールで、出力電圧の調整が可能です。
高性能のゼロ電圧スイッチング(ZVS) 回路方式と専用設計の磁気回路を用いることで、昇降圧変換の効率97%以上を実現しました。
入力電圧範囲は48Vに最適化されたワイドレンジ、出力は安定化した48Vです。
出力電圧は広い範囲のトリミングが可能です。
出力電力はフルサイズのパッケージ (32.5 x 22 x 6.73mm) で最大600W、ハーフサイズのパッケージ (22 x 16.5 x 6.73mm) で最大250W です。
次世代のSM chipパッケージ(22.8 x 13.8 x 7.4mm)で、最大800Wです。
並列接続することで大電力の対応ができます。
従来のハードスイッチングの降圧レギュレーターで生じるスイッチング損失を、ZVS 技術を使うことで最小限に抑えることができるため、高効率と高周波スイッチングが実現しました。
スイッチング周波数が高いことで、外付けフィルター部品の小型化ができ、電力密度が高くできるのと同時に、入・出力の変動に対する高速過渡応答が可能です。

製品特長

■特徴
・PoL (Point-of-load)、ZVS 昇降圧レギュレーター
・Factorized Power Architecture (FPA) 技術
・最小限の外付け部品
• 高電力密度
・最大 2,040W/in3 (125W/㎤)(600W／パッケージ、実装面積1.1in2)
・48V出力に最適化した広い入力電圧範囲
　　45VIN (38 – 55V)
　　48VIN (36 – 75V)/(38 – 60V)
• 高効率
・Full Chip : 97.6%(typ) 最大 600W
・Half Chip : 96.7%(typ) 最大 250W
・SM Chip : 97.7%(typ) 最大800W
• フレキシブル
・レギュレーション: リモートセンス、ローカルループ、アダプティブループ
・並列接続可能

パッケージ

■高密度 SiP (System‑in‑Package)
制御回路、半導体スイッチ、その他の部品が集積されています。

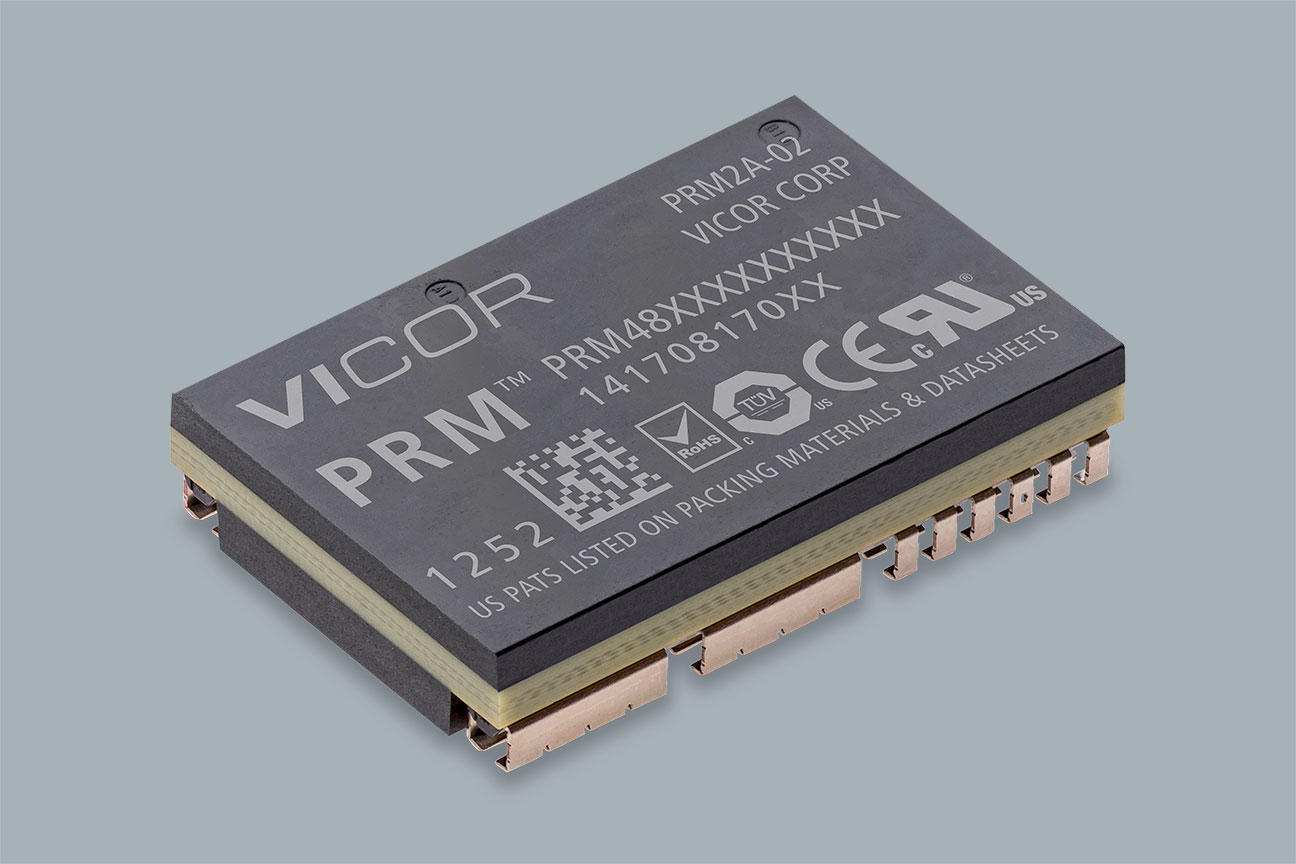

＜Full Chip - pin＞32.5 x 22 x 6.73mm

＜Full Chip - SMT＞32.5 x 22 x 6.73mm

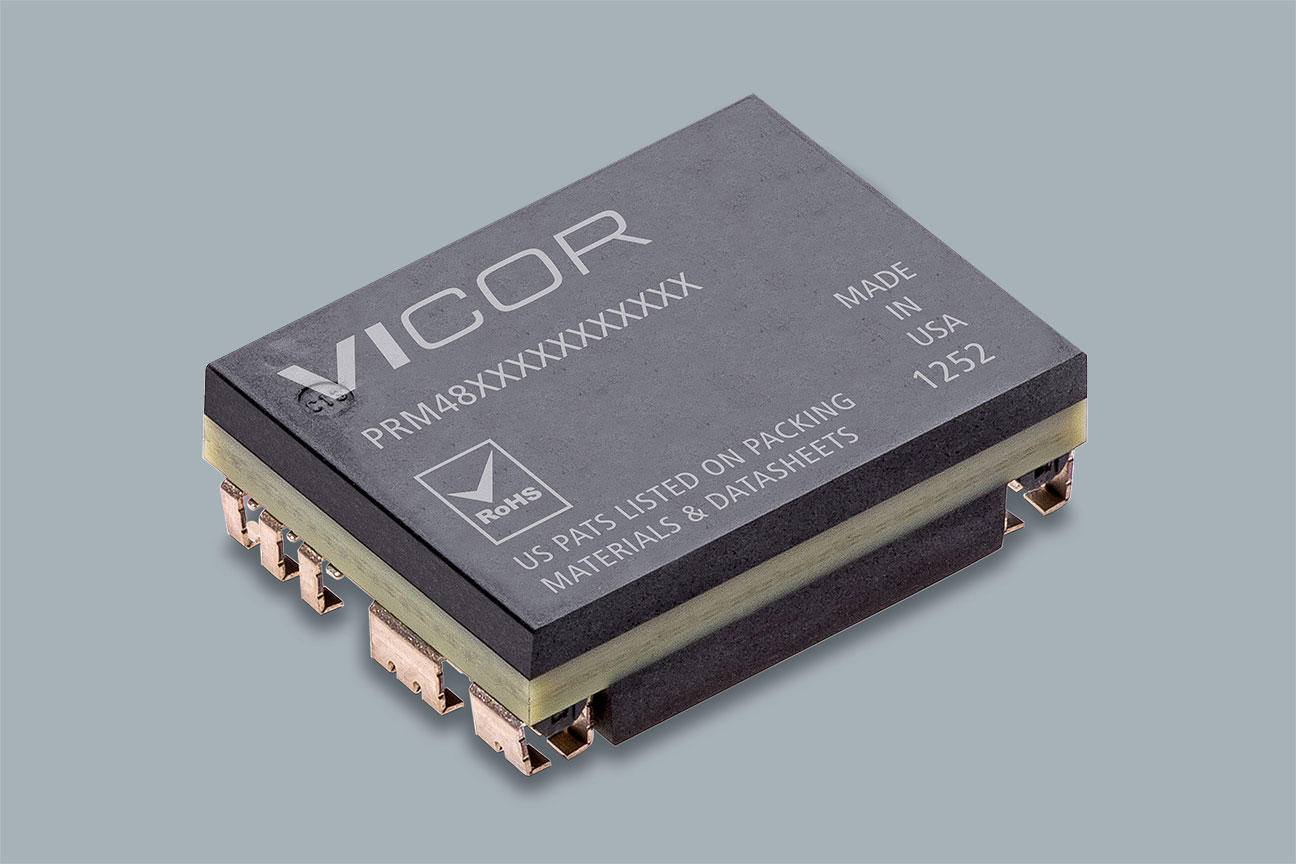

＜Half Chip＞22 x 16.5 x 6.73mm

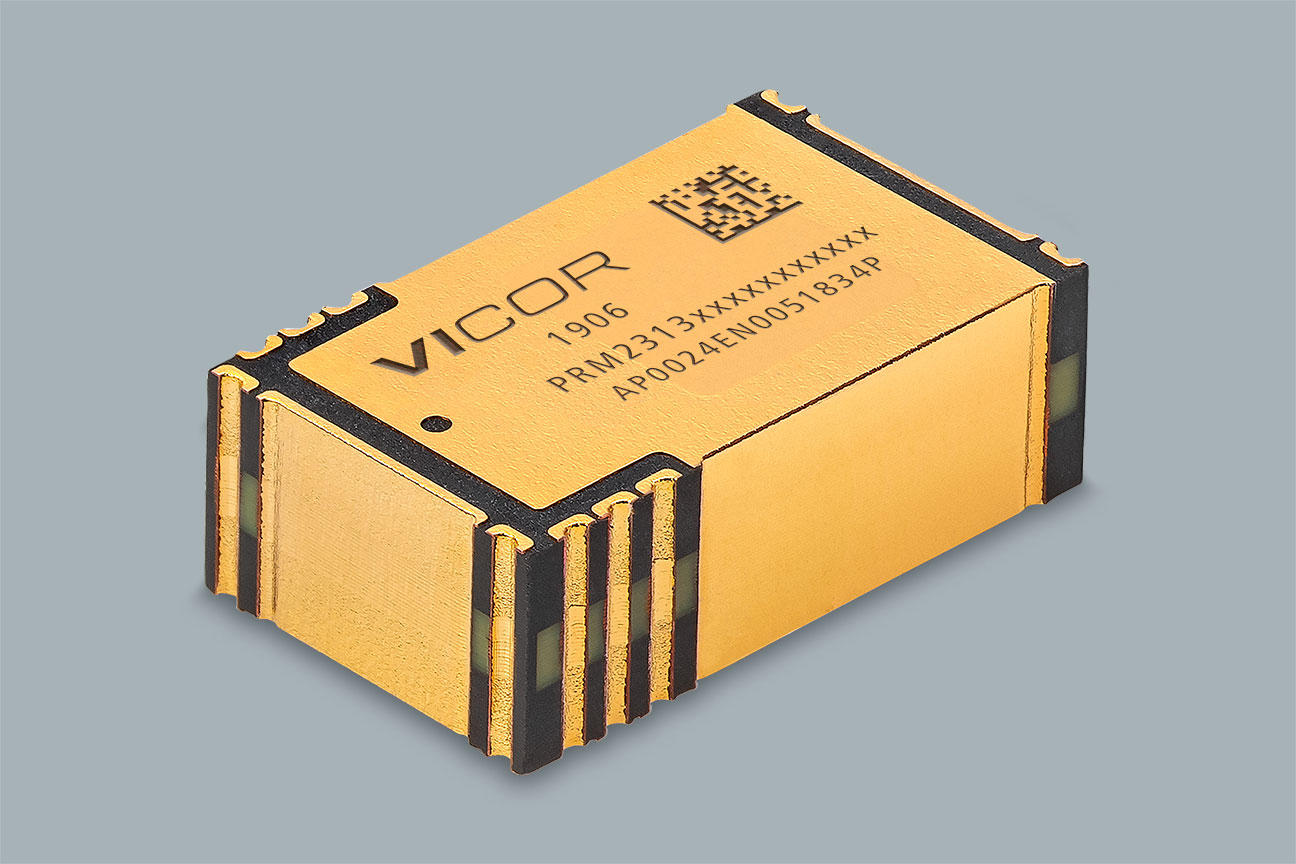

＜2313 SM Chip＞22.8 x 13.8 x 7.4mm

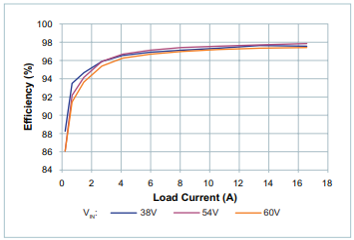

効率

・Full Chip : 97.6%(typ)
・Half Chip : 96.7%(typ)
・SM Chip : 97.7%(typ)
　Ta=25℃ Vout=48V

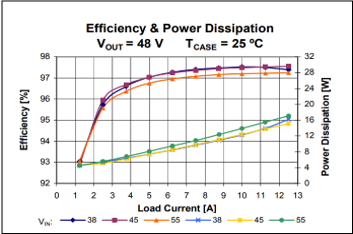

＜Full Chip＞

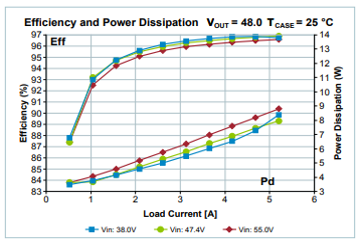

＜Half Chip＞

＜2313 SM Chip＞

回路構成例

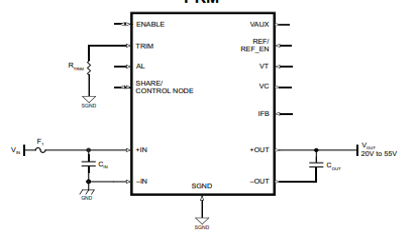

＜単独使用＞

<リモートセンス>

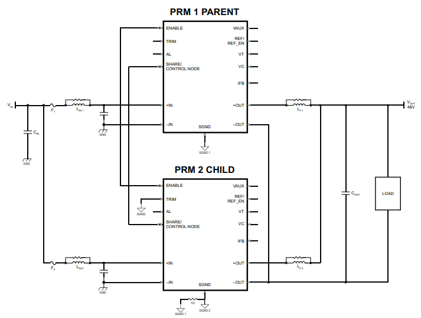

＜並列接続>

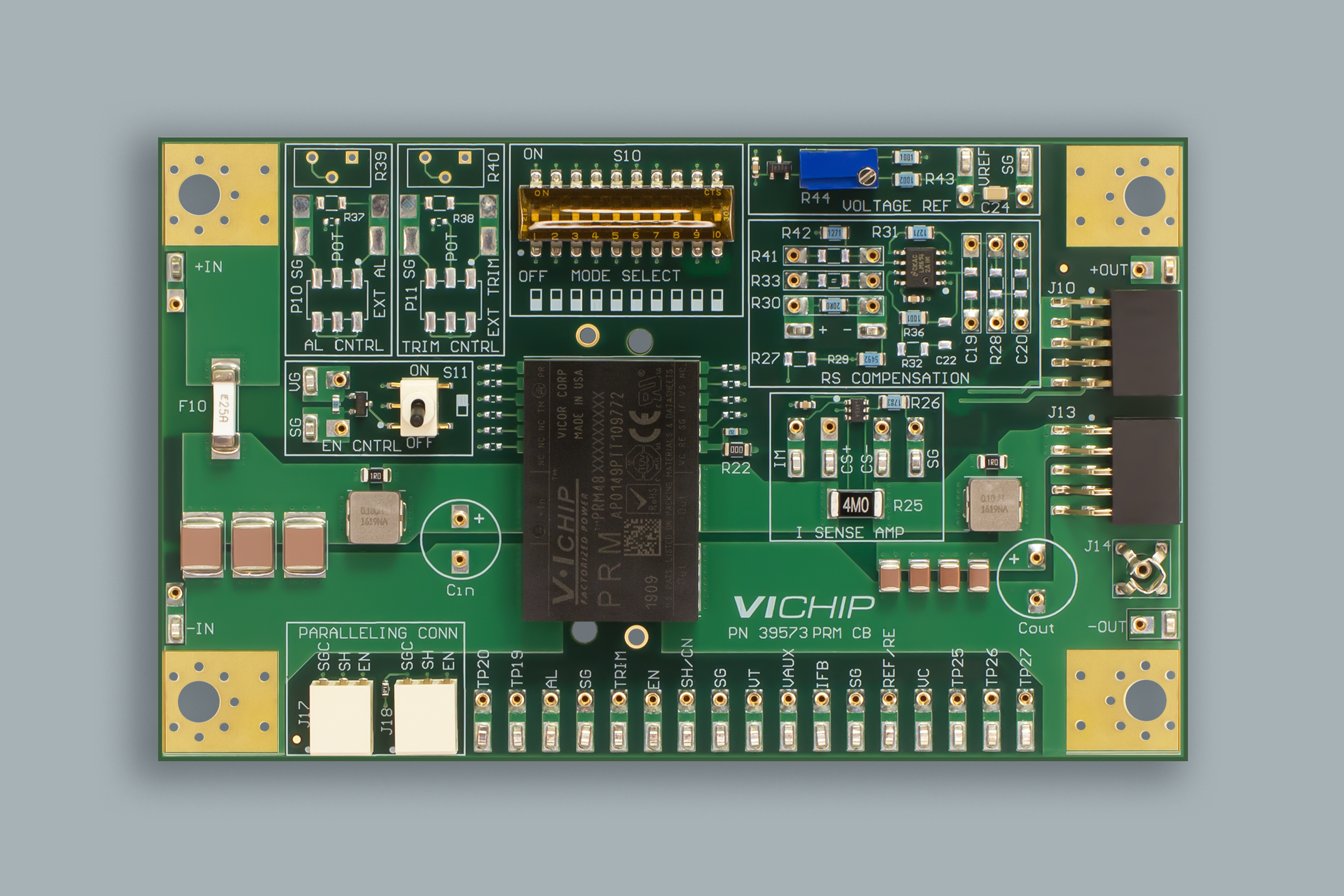

評価ボード

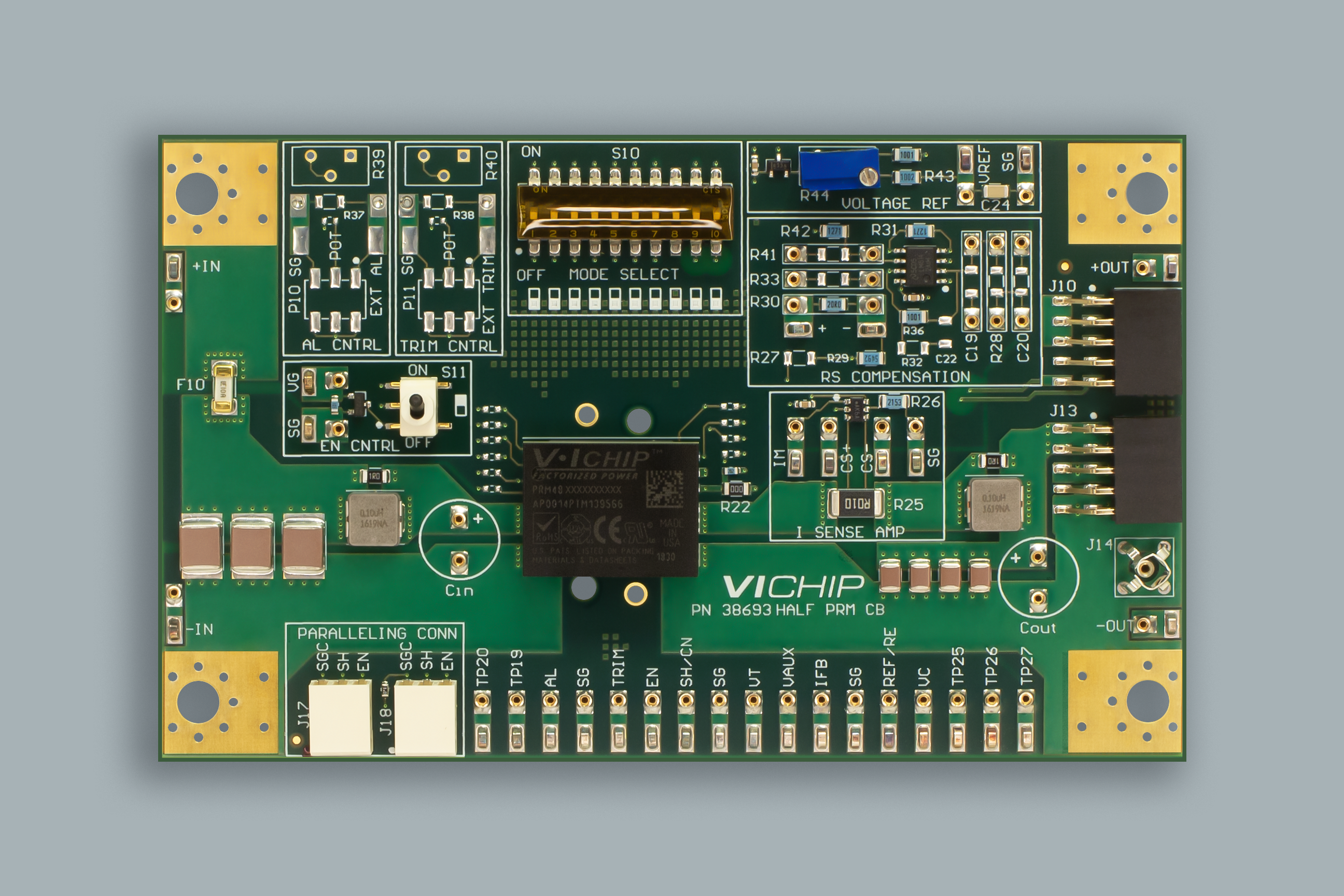

Half-Chip PRM-RS Customer Evaluation Board User Guide

Full-Chip PRM-RS Customer Evaluation Board User Guide

製品ラインナップ

Package	入力電圧範囲[V]	出力電力[W]
Package	入力電圧範囲[V]	200	250	260	400	500	600	800
Half chip	45(38-55)	✓
	48(36-75)	✓
	48(38-55)		✓	✓
	48(38-60)	✓
	48(45-55)	✓
Full chip	45(38-55)				✓		✓
	48(36-75)				✓
	48(38-55)					✓
	48(45-55)					✓
2312 SM chip	54(38-60)							✓
