マイコン内蔵 Wi-Fi製品(Hostless)

製品概要

Qualcomm Hostless製品は、SoCにアプリケーション用（一部Wi-Fiと共用）のCPU/メモリーを保持しており、SoC単体で動作することができるIoTデバイス向けの製品群です。
ペリフェラルを通して外部のセンサーやホストMCUと通信することで、各種データの送受信が可能です。ネットワーク通信プロトコルをSoC内部に実装しており、Wi-Fi通信モジュールとして共通化して使いまわしが可能なことから、コスト削減にも寄与します。ソフトウェア開発ではQualcomm提供のSDK（オープンソース）が、お客様の開発環境をサポートします。また、本製品を搭載した、Qualcomm社自社ブランドのモジュールもリリースされ、提供可能となっております。

Qualcomm Hostless製品は、次のような要望を持つユーザーに最適です：

　- バッテリー駆動デバイス向けに省電力なWi-Fiを求めている

　- 現在使用しているBluetoothの通信帯域に不満がある（もっと通信帯域が欲しい/スマホ経由ではなく直接IPネットワークに接続したい）

　- ネットワークの処理をWi-Fiチップ内で完結させたい

　- 通信データ量は少量で十分（送受信：数Mbps～数十Mbps 程度）

　- 省電力化のためホストMCUをスリープさせ、必要な時だけWi-Fiチップでパケット受信時にホストを起動させたい

　など

Qualcomm Hostless製品群共通の３つの利点

　1. CPU/メモリーを内蔵し、SoC単体で動作可能

　2. Wi-Fi通信モジュールとして共通化、使いまわし可能によるコスト削減

　3. SDK（オープンソース）が、お客様の開発環境をサポート

ラインナップ

現在リリースされているのは、IoT デバイス向けの以下2種類のチップセットです。
・QCC730　- BLEクラスの超低消費電力 -
・QCC74x 　- 3つの無線方式をサポートするTri-RadioでMatter対応可能 -

QCC730　-BLEクラスの超低消費電力-

Qualcomm QCC730は、1x1 Wi-Fi 4トランシーバーで、超低消費電力Wi-Fi、スケーラブルな柔軟性、設計の容易さを提供します。選択可能な電力モードや革新的な電力管理により、電池駆動やエネルギーハーベスト型IoTデバイスの電池寿命を飛躍的に延ばします。また、クラウド接続のオフロードをサポートするオープンソースSDKを備え、従来のBluetooth限定アプリケーションに代わるクラウド直結機能を提供します。

このチップは、CodeLinaroで利用可能なオープンソースSDKにより動作し、Microsoft Visual Studio Code(VSCode)をベースにしたQualcomm® Connectivity Integrated Development Environmentが付属します。QCC730専用のVSCode拡張プラグインもオープンソースで提供され、QCC730向けにカスタマイズ可能です。また、サイズとコストに最適化されたモジュールや関連開発キットが、Qualcomm公認デザインセンターを通じて利用可能で、迅速な市場投入をサポートします。

特徴

・超低消費電力

・デュアルバンド

・高いセキュリティ性

・マイコン搭載でこれ一つでお客様のアプリケーションを完結できる
（※外付けマイコンからも操作可能）

・Open SourceのSDKを完備

・ATコマンド対応

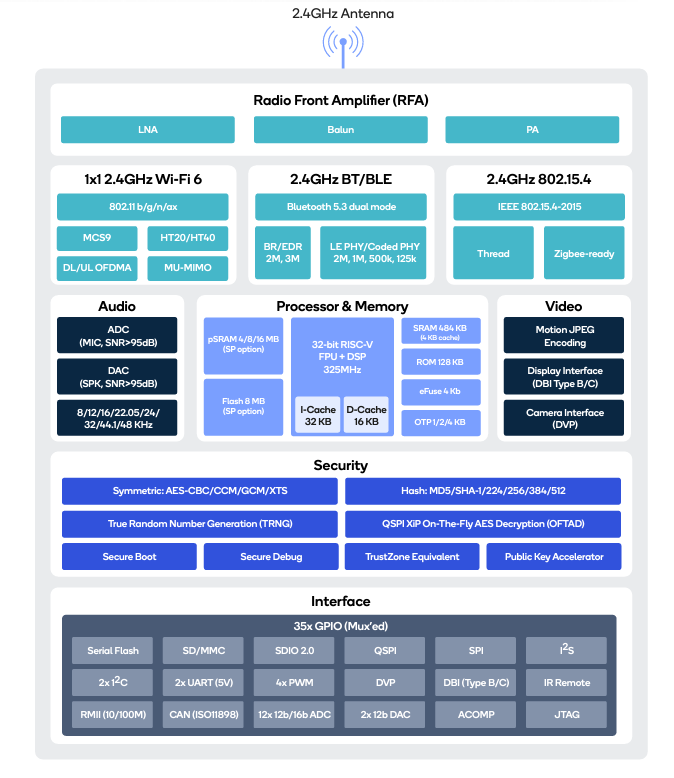

QCC74x　-3つの無線方式をサポートするTri-RadioでMatter対応可能-

Qualcomm QCC74xは、Wi-Fi 6(1x1)、Bluetooth 5.3、IEEE 802.15.4（ThreadおよびZigbee対応）を統合したトライラジオチップセットで、最大325 MHzの32ビットRISC-V MCUやスタックメモリ（pSRAMおよびNORフラッシュ）を搭載しています。他の同種のチップセットと異なり、高性能な32ビットRISC-Vプロセッサ（FPUやDSPを含む）、多様なオンチップ機能、マルチメディア機能、35個のGPIO対応ペリフェラルを備えたオールインワン設計により、コスト削減と性能向上を実現。IoTエッジデバイス向けの魅力的な単一チップソリューションです。

QCC74xは外部MCUなしで動作可能で、プロトコルスタックやIoTアプリケーションを独立して実行可能。また、FreeRTOSベースのオープンソースSDKとVS Code対応の開発環境を提供し、IoTアプリ開発を迅速化します。さらに、外部ホストを使用したIoT接続トランシーバーとしても機能します。

特徴

・802.11ax(Wi-Fi6)対応

・Tri-Radioなので1つのチップで様々なユースケースに対応可能

・マイコン搭載でこれ一つでお客様のアプリケーションを完結できる
（※外付けマイコンからも操作可能）

・Matter対応

・豊富なペリフェラル

・Open SourceのSDKを完備

・ATコマンド対応

各チップセット仕様

	QCC730	QCC74x
Configuration	Hostless/Hosted	Hostless/Hosted
CPU	60MHz Cortex®-M4F processor with FPU	325MHz 32-bit RISC-V
Memory	1.5 MB RRAM (600 KB for Applications) 640 KB SRAM (260 KB for Applications) XiP over QSPI Flash	484 KB SRAM, 128 KB ROM Optional: 4/8/16 MB pSRAm 8/16 MB NOR flash SiP
Wi-Fi band	2.4/5GHz	2.4GHz
Antenna	1x1	1x1
Wi-Fi standard	802.11a/b/g/n(Up to MCS3)	802.11b/g/n/ax
Bluetooth	ー	BT5.3
802.15.4	ー	Thread and Zigbee
Support OS	FreeRTOS	FreeRTOS
Secutity	Cryptographic Accelerator, Secure Boot, Qualcomm®Trusted Execution Environment (TEE), Secure debug	Cryptographic Accelerator, Secure Boot, Qualcomm® Trusted Execution Environment (TEE), Secure Debug, PSA Certified Level One
Interfaces& Peripheral	15x GPIO (muxed), SPI, Master QSPI, Master I2C, UART (2-wire)	Up to 35x GPIO (mux’ed) SD/MCC/SF, SDIO, QSPI, SPI, I2C, I2S, UART, PWM, ADC/DAC, CAN, RMII
Qualcomm Module	QCC730M	QCC74xM
