はじめに
Networking Proシリーズは、802.11ax 標準をベースとした最先端の Wi-Fi を提供する製品群です。
アップリンク および ダウンリンクの両方において MU-MIMO と OFDMA に対応しており、マルチユーザーに最適化されたスケジューリング機能、1024QAM、BSSカラーリング、および WPA3 セキュリティーなどといった最先端の機能に対応しています。
Networking Proシリーズは、搭載プロセッサーの処理能力、2GHz帯/5GHz帯 無線の構成 および 対応周辺 I/F などが異なった多種の SoC が用意されており、ルーターやゲートウェイからエンタープライズアクセスポイントやキャリアクラスのゲートウェイといった幅広い要求に対応可能です。
Network Pro SoC 機能一覧
SoC は、搭載プロセッサの処理能力、2GHz帯/5GHz帯 無線の構成 および 対応周辺 I/F などから選択できます。
Networking Proシリーズの SoC 選択に必要な機能の一覧は、以下のとおりです。
| シリーズ名 | SoC名 | CPU | 2G Radio | 5G Radio | ネットワークプロセッシング | ネットワークインターフェース | SerDes インターフェース | WiFi 機能 |
| Networking Pro 400 (Cypress) |
IPQ6018 | Quad-A53@1.8GHz I$ : 32k D$ : 32k L2 : $512k |
2 x 2 /40 | 2 x 2 / 80 | PPE 1 x USBI 32 Security Engine |
x 1 PSGMII/SGMII + x 1 SGMI + |
1 x PCIe 3.0 (RC) 1 x USB 3.0 1 x USB 2.0 |
1024 QAM / 4 x Long symbol DL / UL OFDMA (8/4 users) DL / UL MU-MIMO (2 users) aDFS、11ax Extended Range Preamble Puncture (MU)、MU-RTS、 RTT、Spatial Reuse |
| IPQ6028 | ||||||||
| Networking Pro 600 (Acorn) |
IPQ8070A | Quad-A53@1.0GHz I$ : 32k D$ : 32k L2 : $512k |
4 x 4 / 40 | 2 x 2 / 80 | PPE 2 x USBI 32 Security Engine |
x 2 USXGMII/SGMII + (1 - 5GE) x 1 PSGMII / SGMII (5 x 1 GE) |
1 x PCIe 3.0 (RC) 1 x USB 3.0 |
1024 QAM / 4 x Long symbol DL / UL OFDMA (16/37 users) DL / UL MU-MIMO (4 users) aDFS、11ax Extended Range Preamble Puncture (MU)、MU-RTS、 RTT、Spatial Reuse |
| IPQ8071A | 4 x 4 / 80 -2 x 2 / 160 PPS | |||||||
| Networking Pro 800 (Oak) |
IPQ8173 | Quad-A53@1.4GHz I$ : 32k D$ : 32k L2 : $512k |
2 x 2 / 80 + 2 x 2 / 80 SBS | x 2 USXGMII/SGMII + (1 - 5GE) x 1 PSGMII / SGMII (5 x 1 GE) |
1 x PCIe 3.0 (RC) 1 x USB 3.0 |
|||
| IPQ8174 | 4 x 4 / 80 + 2 x 2 / 80 SBS | |||||||
| Networking Pro 1200 (Hawkeye) |
IPQ8072A | Quad-A53@2.2GHz I$ : 32k D$ : 32k L2 : $512k |
4 x 4 / 80 -2 x 2 / 160 PPS | x 2 USXGMII/SGMII + (1 - 10GE) x 1 PSGMII / SGMII (5 x 1 GE) |
1 x PCIe 2.0 (RC) 1 x PCIe 3.0 (RC) 2 x USB 3.0 |
1024 QAM / 4 x Long symbol DL / UL OFDMA (37 users) DL / UL MU-MIMO (8 users) aDFS、11ax Extended Range Preamble Puncture (MU)、MU-RTS、 RTT、Spatial Reuse |
||
| IPQ8074A | 8 x 8 / 80 + 4 x 4 / 160 PPS or 4 x 4 / 80 & 4 x 4 / 80 SBS |
・6GHz帯 対応品は、Network Pro 610/810/1210/1410。 2020年末にリリース予定。
・Networking Pro 1200 シリーズの評価ボードには、6GHz帯対応 Wi-Fi SoC を搭載した評価ボードもございます。
機能解説
機能一覧の 5G Radio および Network Processing にて記載されている機能につきましては、以下をご参照ください。
Wi-Fi サブシステム関連 (5G Radio)
■ DBS: Dual Band Simultaneous operation (対応品のみ)
複数のストリームを PPS もしくは SBS で使用GUI
以下、DBSに対応した8ストリーム製品の例
PPS: Per Packet Switching
8x8/80MHz もしくは、4x4/160MHz で使用
SBS: Single Band Simultaneous
2組の 4x4/80MHz で使用 (5GHz-Low + 5GHz-Highバンド)
ネットワーク・サブシステム関連 (Network Processing)
■ UBI32: デュアルコア・マルチスレッド・ネットワーク処理エンジン: 2.2Mpps
トンネリング/フラグメンテーションなどの先進機能を処理
■ PPE: Packet Processing Engine: 37.5Mpps
IPv4/IPv6 パケットの 5-tuple ルーティング・ブリッジングを処理
L2/L3/L4 ベースの Classification
フローベースのルーティング/ブリッジング/NAT など
Macテーブルのブリッジ学習とエージング、L2マルチキャスト、スパニングツリー、PPPoE、リンクアグリゲーションなど
■ (In-Line) Security Engine: 5Gbps
AES 128, 256 / SHA 1-96, 128, 256, 512 / 3DES 1-96 / MD5-96 / CCM operation
評価ボード外観

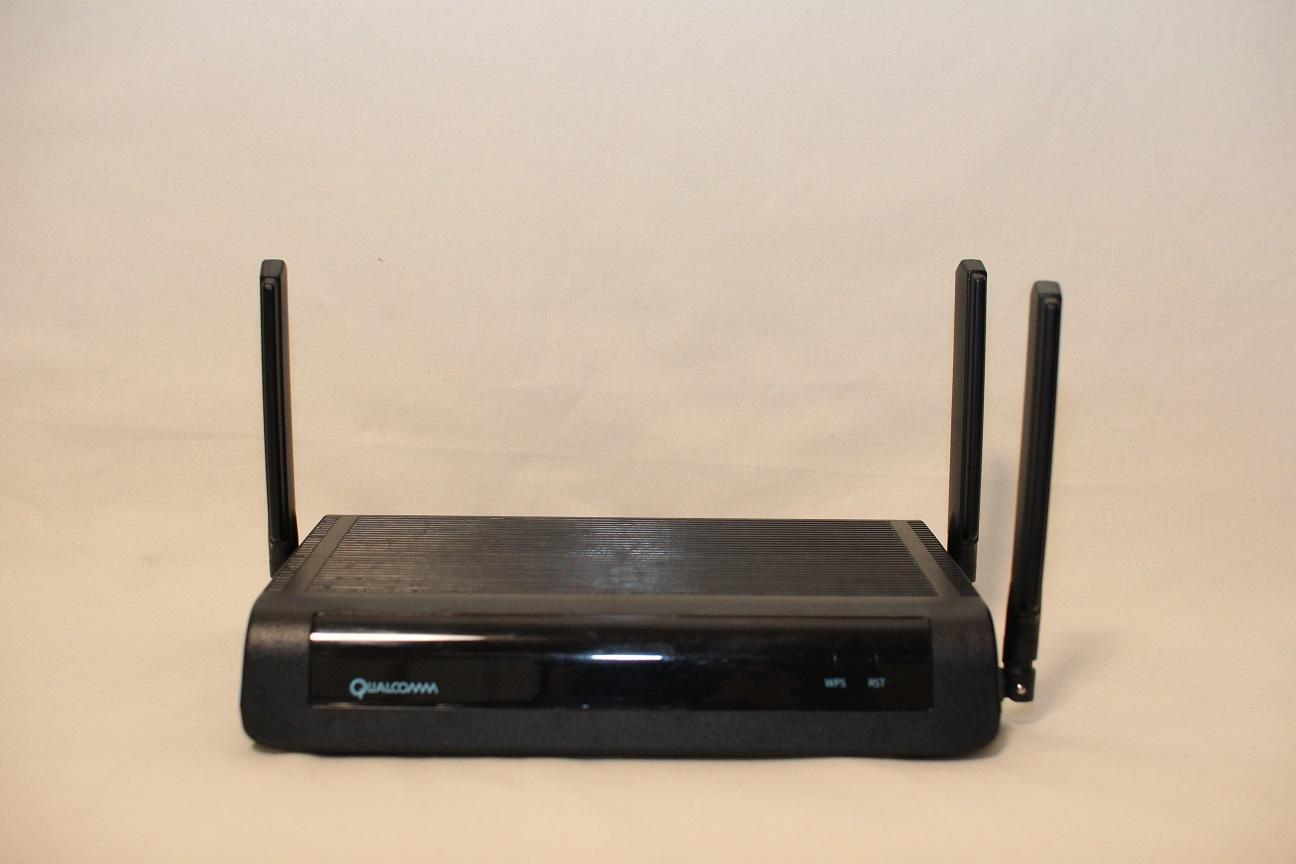

Networking Pro 400 評価ボード

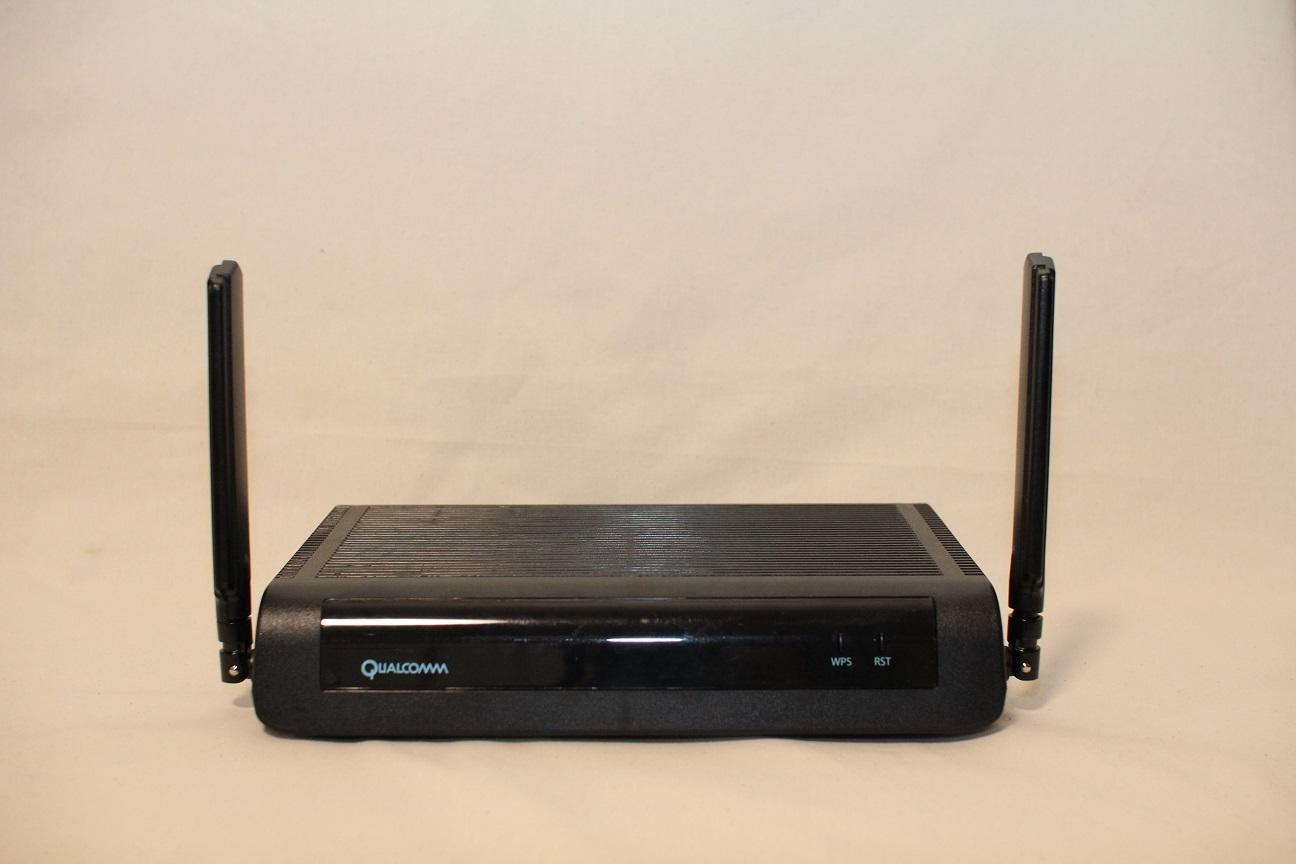

Networking Pro 800 評価ボード

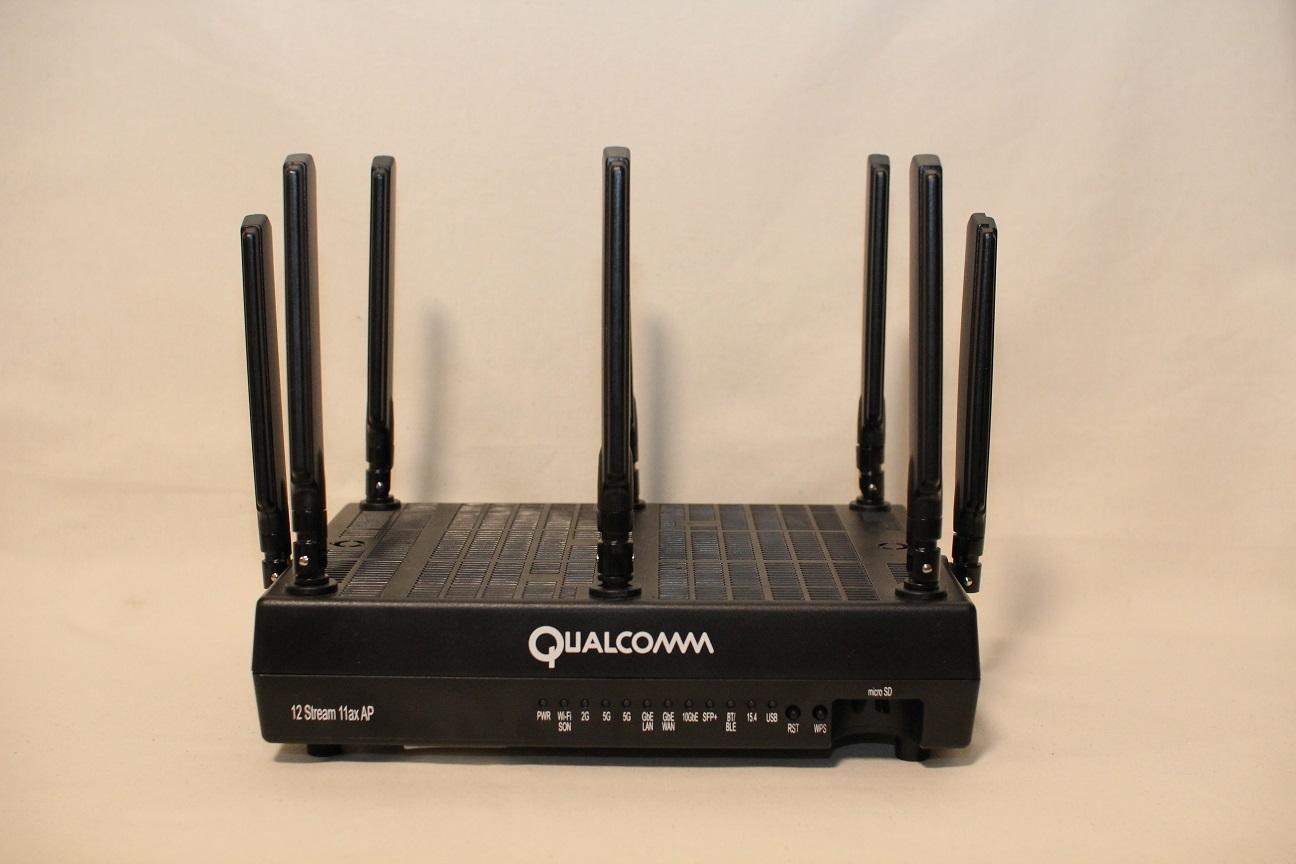

Networking Pro 600/1200 評価ボード
お問い合わせ
6GHz帯 対応 SoC や 評価ボードの詳細、見積もりの希望などありましたら以下より問い合わせください。
