LLC 方式の電源設計で最高クラスの 簡素化、信頼性、効率性を実現

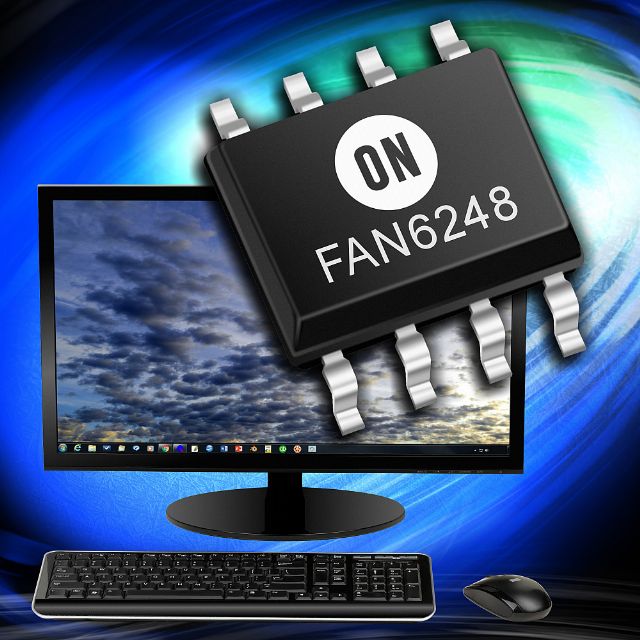

FAN6248 は、LLC 共振コンバータ・トポロジー向けに最適化された高度な同期式レクティファイヤ（SR）コントローラです。
わずか 2個の外部抵抗と MOSFET を追加するだけで、最大 800W のサポートが可能です。
製品の特徴
・動作電圧 30V、スイッチング周波数 25kHz～700kHz
・SOIC-8 パッケージ
・100V 定格のセンス入力は、2つの SR MOSFET をまたがるドレイン電圧とソース電圧を正確に検知
・AST（Anti-Shoot-Through）制御により、PSU の信頼性が向上。2つの SR MOSFET の同時オンという破壊的な状況を回避可能
・寄生インダクタンス補正を内蔵し、SR MOSFET のボディ・ダイオード導通を最小限に抑制可能
・無負荷 / 軽負荷時は、80 PLUS®、DoE VI、CoC Tier 2 などの効率性基準に対応した電源供給を実現
