リニアレギュレーター [ T30L*PSR165/T30L*PSR131 ] - オンセミ

オンセミ社のリニアレギュレーターの新製品を 2製品紹介します。

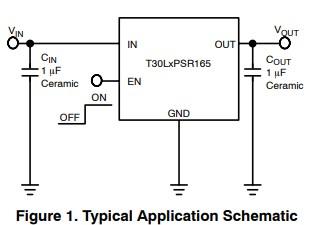

【300mA品】T30LMPSR165 (民生)/ T30LAPSR165 (車載)

本製品は、超高速のリニアレギュレーターで、1.4～3.3Vの入力電圧から最大300mAの出力電流を供給できます。
また最高クラスの過渡応答時間を持ち、高速サンプリングを必要とする用途に適しています。

特長

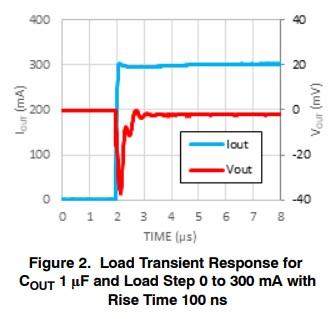

・超高速負荷過渡応答：0～300 mA in 100 ns　[下図参照]
Voltage Undershoot: 37 mV
Settling Time: 1us

・低ドロップアウト電圧：26 mV for 2.85 V at 300 mA

・出力電圧精度：±1%

・ノイズに敏感なアプリケーションに最適：PSRR＝45dB at　20 mA, f=100 kHz

・小型パッケージ：WLCSP4 (0.64*0.64)

・データシート：T30L*PSR165

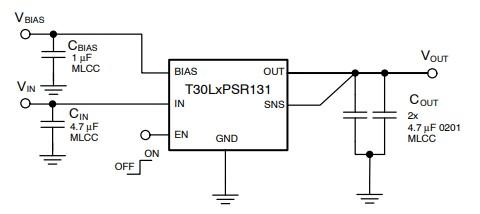

【1A品】T30LMPSR131 (民生)/ T30LAPSR131 (車載)

本製品は、バイアス電源電圧（VBIAS）を備えた1A対応の製品です。温度範囲全体で1%精度の安定した出力電圧を提供します。

特長

・低ドロップアウト電圧：25 mV at 1A

・出力電圧精度：±0.8% (-40℃～85℃) & ±1% (-40℃～125℃)

・低バイアス入力電流：85uA

・小型パッケージ：WLCSP6 (1.145*0.75)

・データシート：T30L*PSR131
