機能

• 入力電圧：1.6V to 5.5V
• 出力電圧：0.6V~5.0V
• 電圧精度：±0.7% @ 25ºC [±1%（負荷電流および温度考慮時）]
• 低静止電流[Iq] : 35µA typ
• 高PSRR：85dB (typ)
• 低ノイズ：10 uVRMS（固定出力バージョン）
• パワーグッド出力あり
• 出力電圧のスルーレート時間選択可能

0.5A品のLDO、NCP189は、低ノイズと高PSRRが特長です。
また入力コンデンサーおよび出力コンデンサーにおいて、4.7uFという小さなセラミックコンデンサーで安定動作が可能です。
パッケージは2mm×2mmのWDFNW-6と非常に小型パッケージです。
低ノイズと高PSRRについては、データシート内にある下図グラフで確認できます。

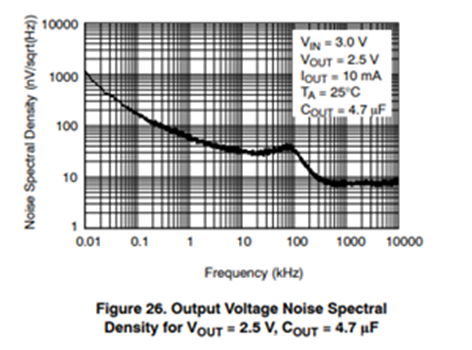

<低ノイズ>

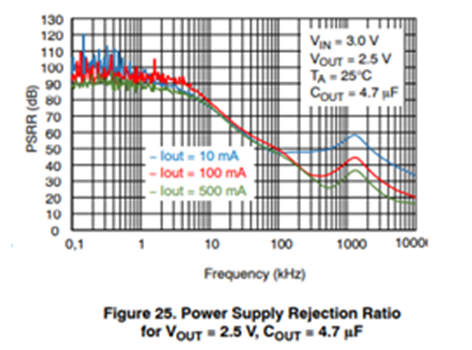

<高PSRR>

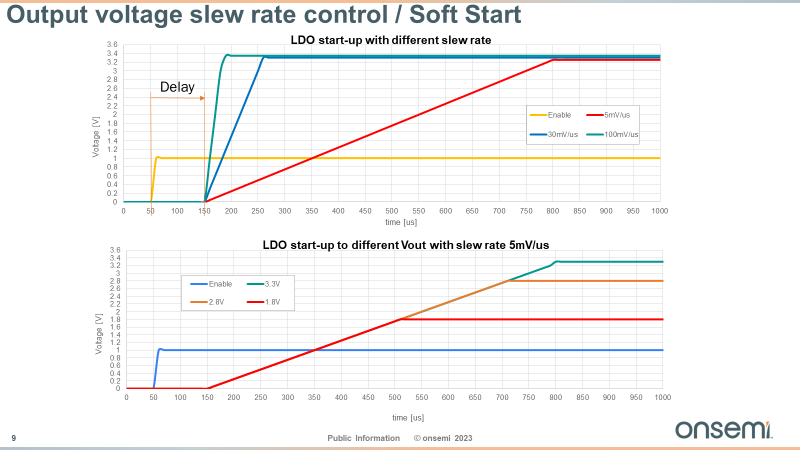

また選択可能な出力電圧のスルーレート時間について詳細を説明します。
NCP189 には内部出力電圧スルーレート制御があります。

イネーブルイベントの後、すべての内部 LDO ブロックが適切に起動するまでに約 85usのデッドタイムが必要です。
この時間が終了すると、出力電圧はゼロから固定出力電圧まで上昇し始め、 出力電圧に安定させるのに必要な合計時間は、電圧オプションとスルーレートによって決まります。

さいごに

本製品について、さらに詳細を知りたい方は、下記オンセミ社のデータシートを合わせて確認ください。

・NCP189データシートリンク
