低オフセット電圧を提供するリニアアンプ

高精度のデジタルトリミングは、ゼロドリフトに匹敵するオフセット電圧を提供します。また、リニアアンプはスペクトル純度があります。

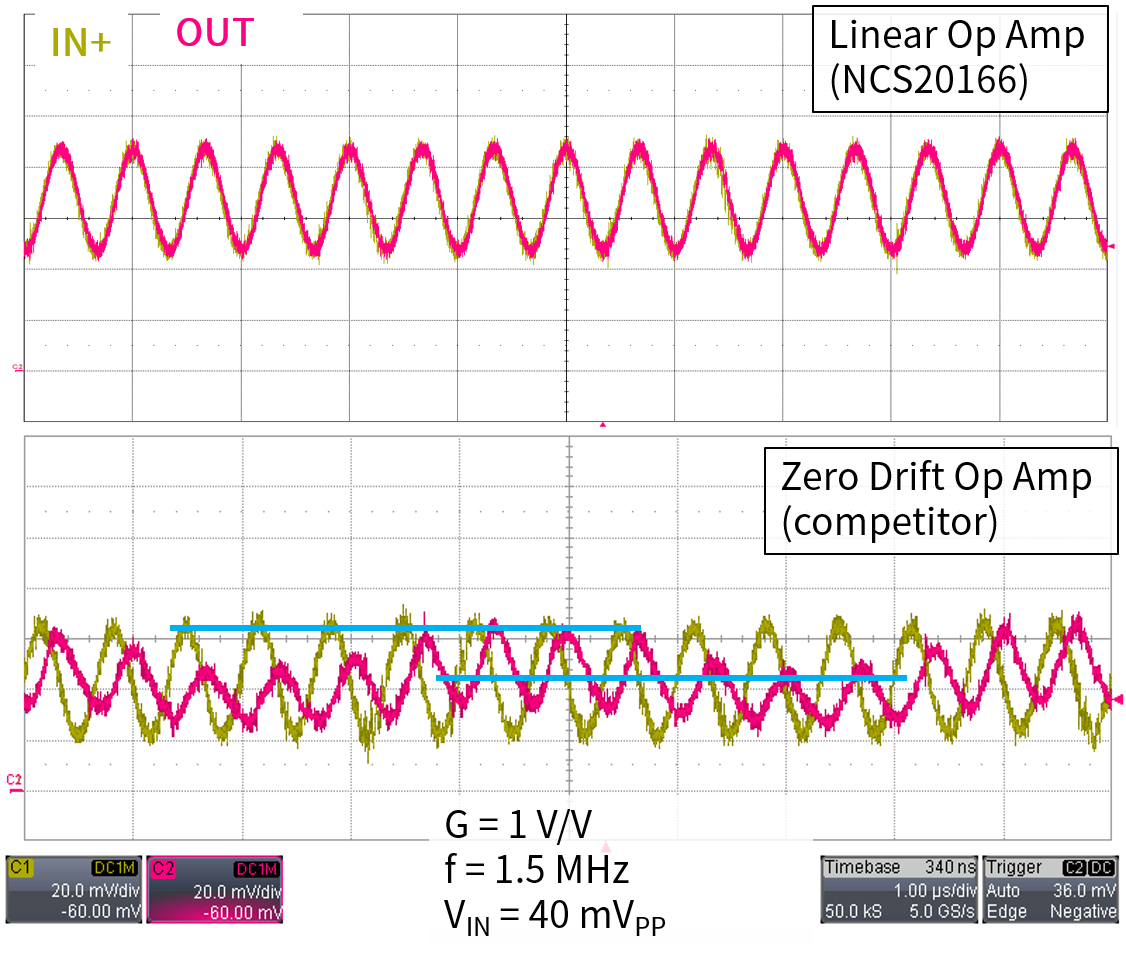

下図は、NCS20166と他社のゼロドリフトオペアンプを比較した図です。ゼロドリフトアンプは、100kHzを超えるとエイリアシングが発生する傾向がありますが、NCS20166ではエイリアシングはありません。

広い帯域幅

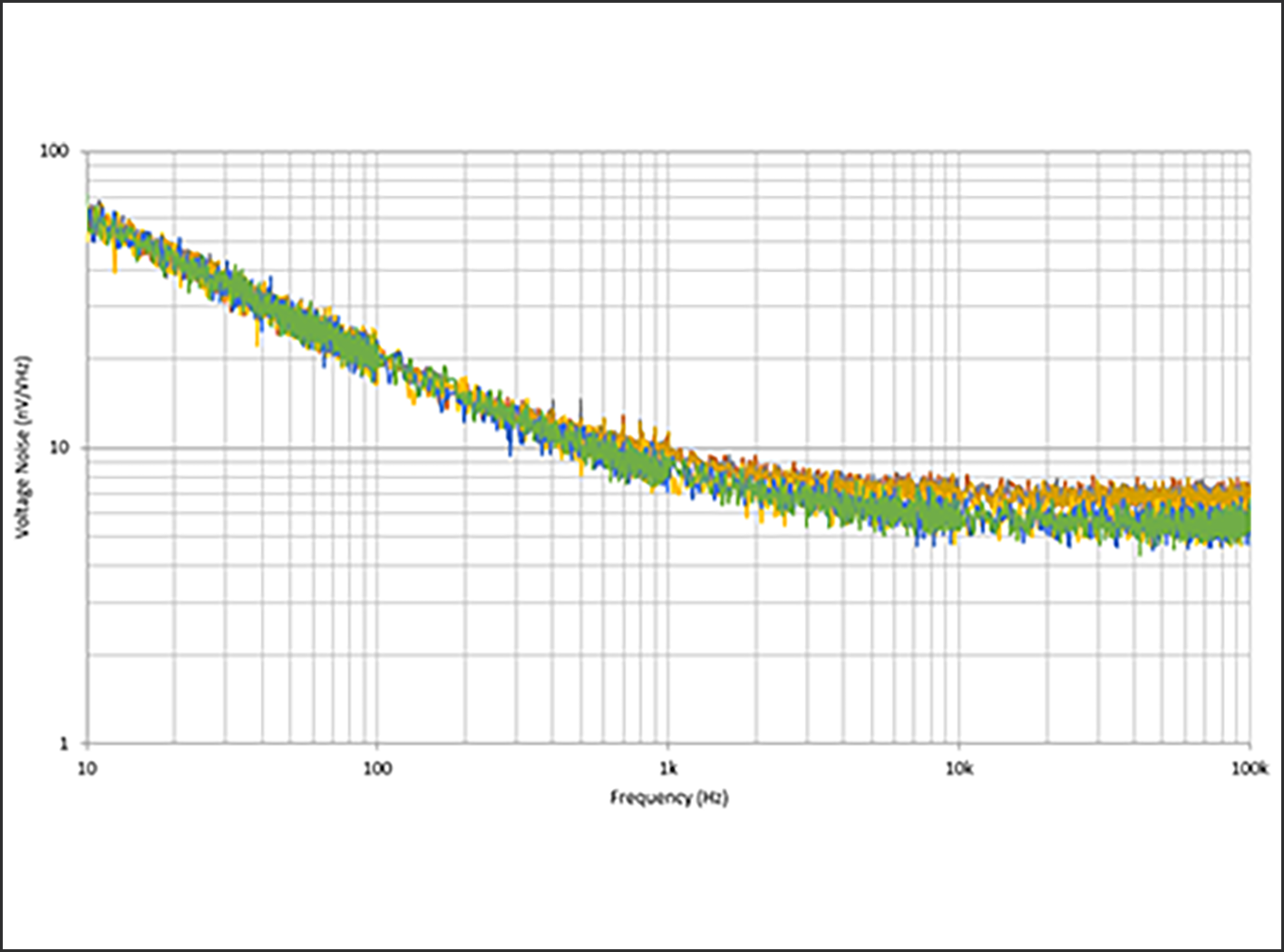

下図は周波数に対するTHD(全高調波歪み率)特性の値と、電圧ノイズ密度あらわしたグラフです。

全高調波歪み率＋雑音特性[THD+N ]は1kHzにおいて、0.001%と低く、電圧ノイズ密度は1kHzにおいて、10 nV/√Hz と低くなっています。

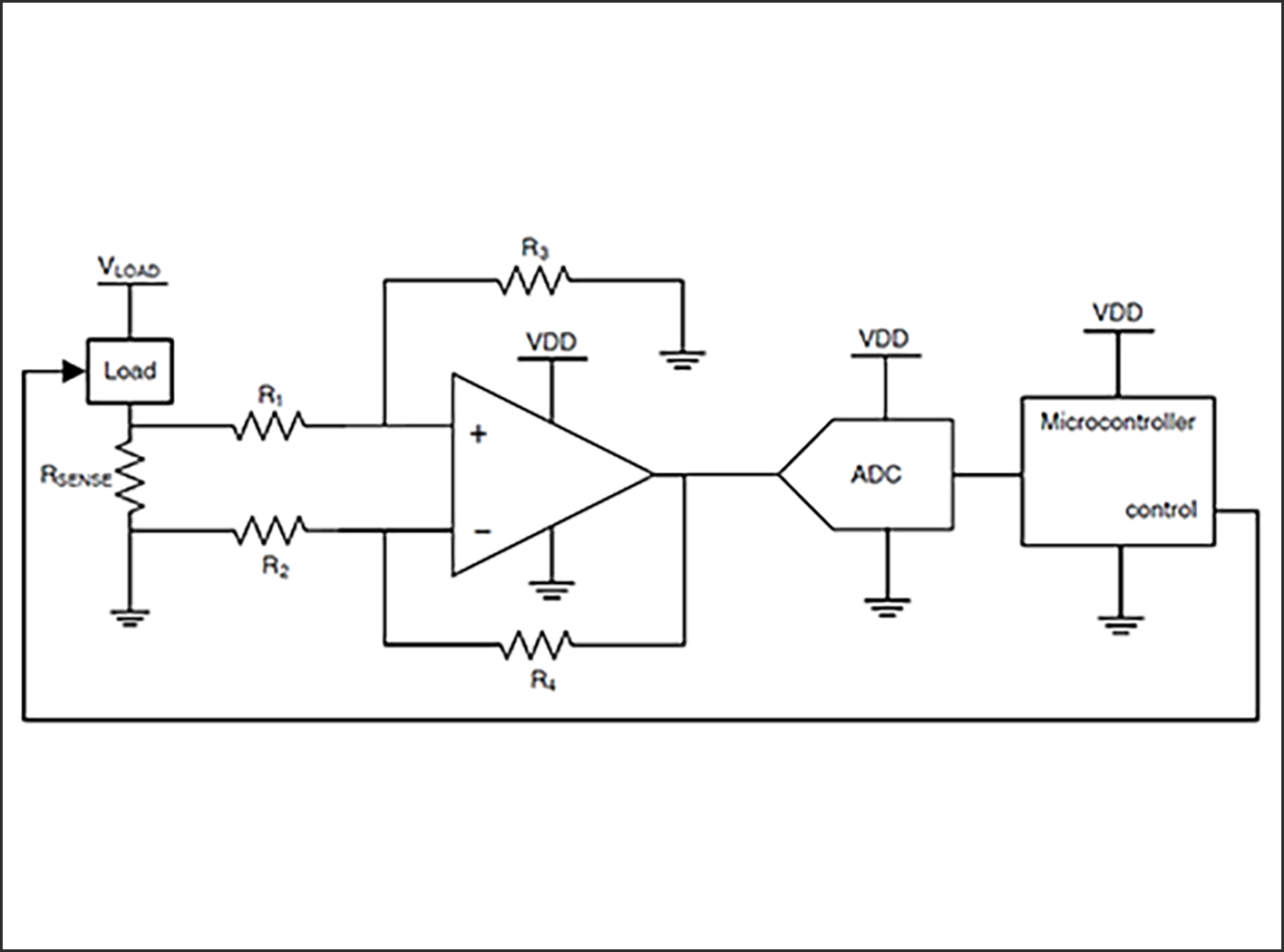

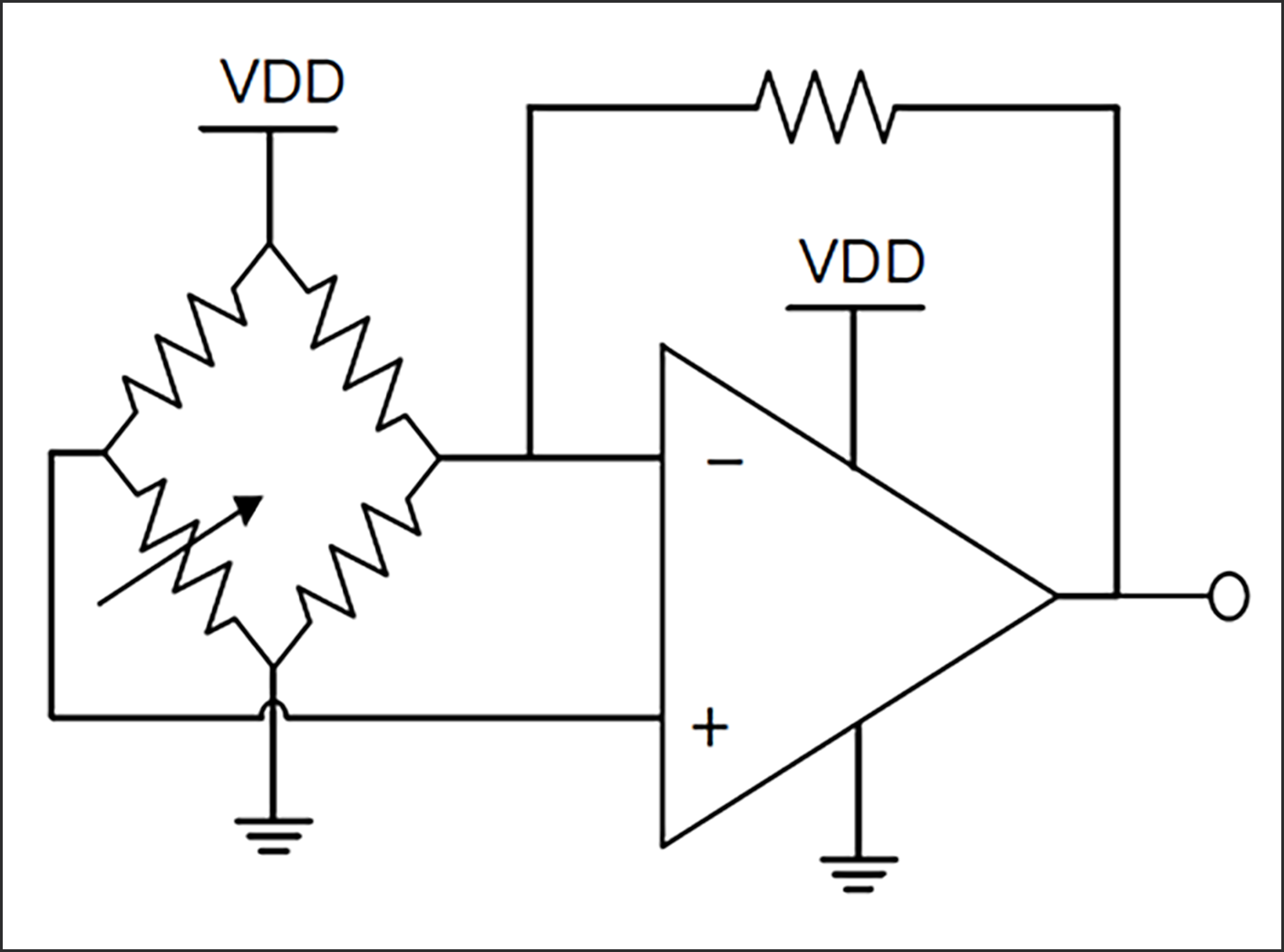

広い帯域幅によるアプリケーションへのメリットは、操舵角センサーとして操舵位置を測定したり、電流検出として電流制御ループを測定したりすることが可能です。

優れた応答

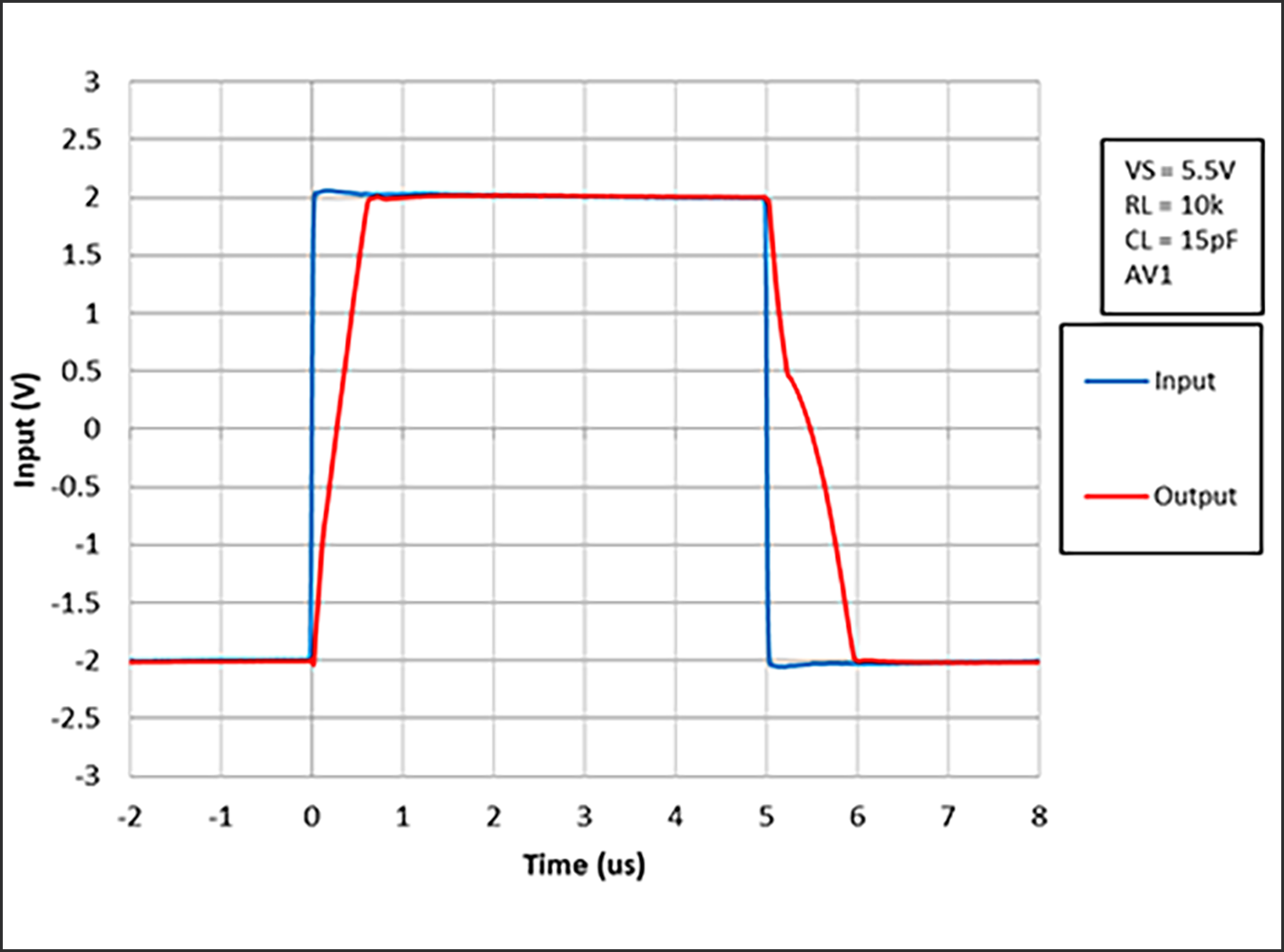

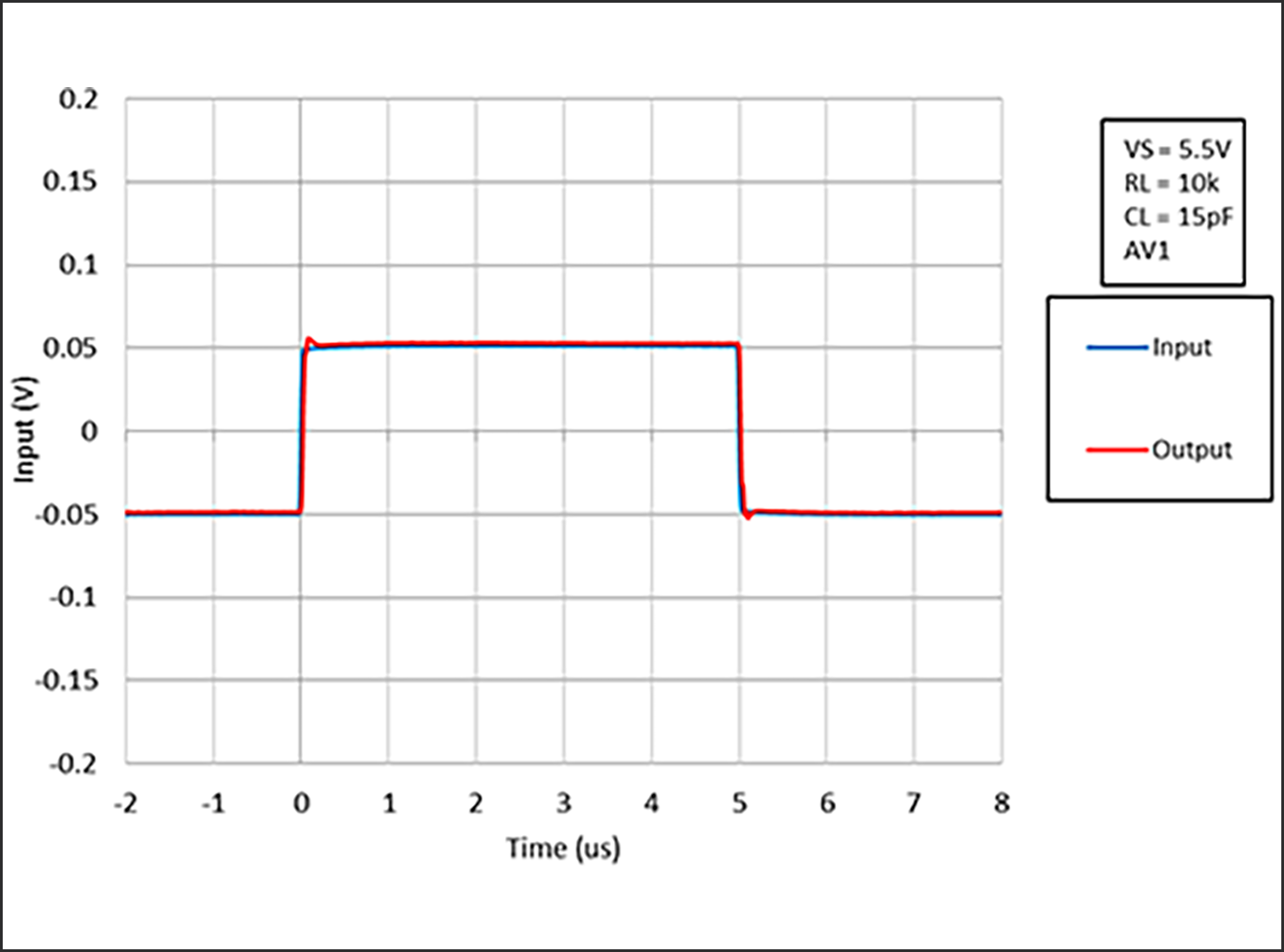

下図のステップ応答は、アンプがインパルス入力にどれだけ迅速かつ、きちんと応答するかを示しています。高速であることに加えて、応答がリンギング、発振、またはオーバーシュートがないという点で、応答が安定性を示す必要があります。電流制限および信号処理回路では、優れた過渡応答が不可欠です。
