はじめに
TO-Leadless（TOLL）パッケージを採用した耐圧650VのSiC MOSFET「NTBL045N065SC1」の3つの特長を紹介します。
・パッケージサイズの小型化
・低ノイズとスイッチングロスの削減
・高い信頼性
詳細について、下記に紹介します。
パッケージサイズの小型化

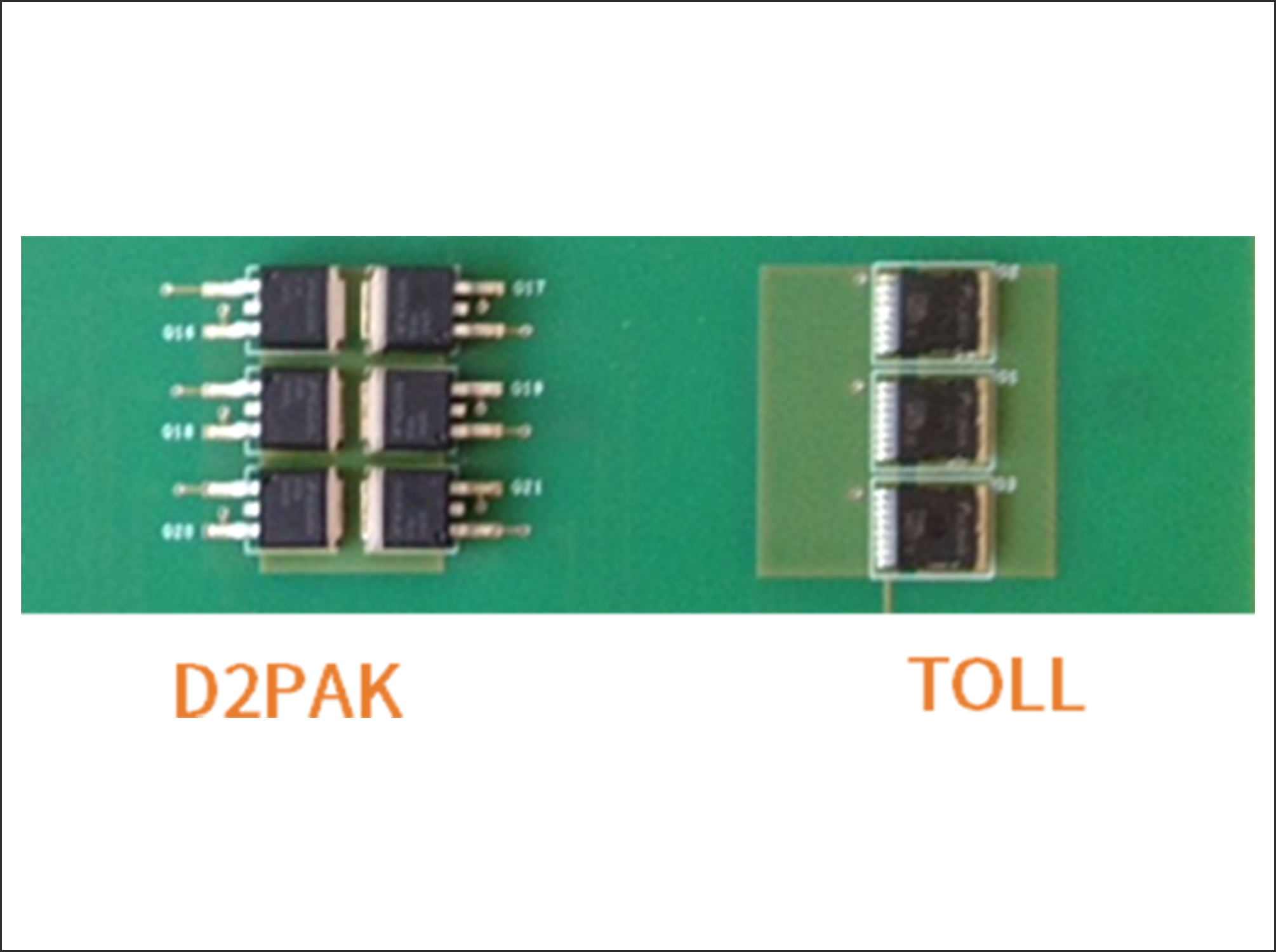

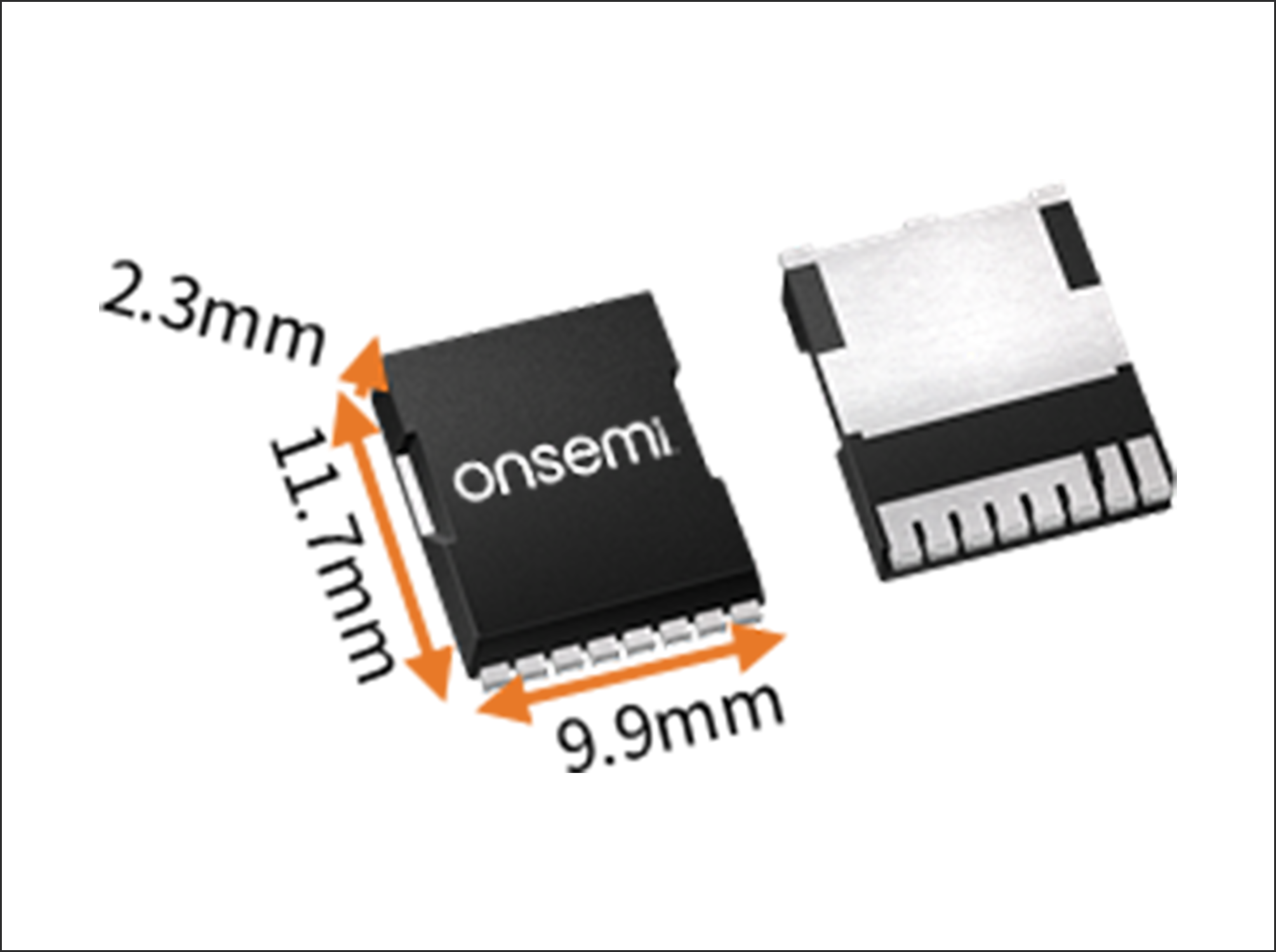

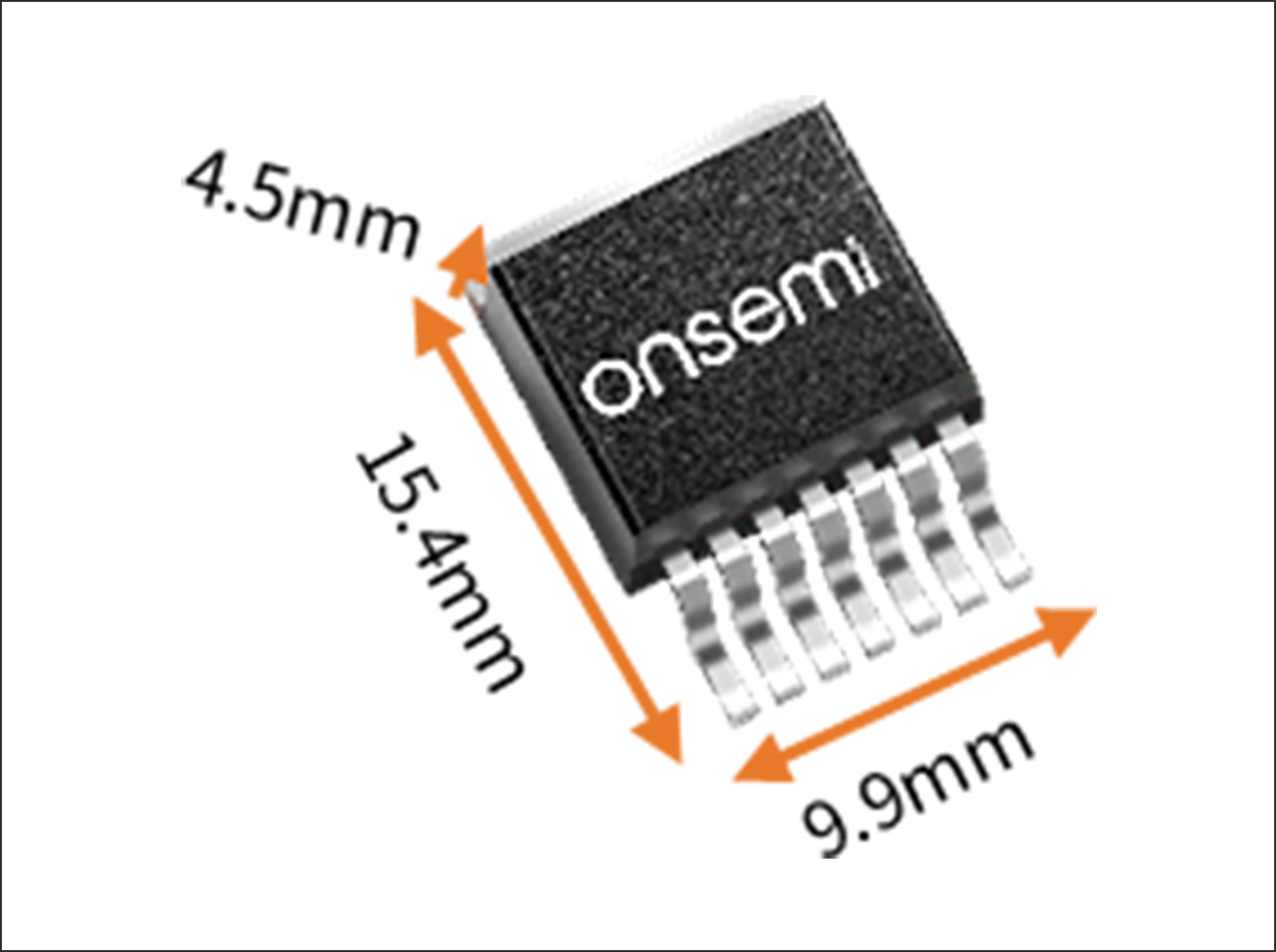

NTBL045N065SC1のパッケージの外形寸法は9.90×11.68mmで、高さは2.30mmです。一般的なD2PAKパッケージと比べ、プリント基板の実装面積を30％削減することができます。また、高さも低くなっているため、体積ベースでは60％も削減することができます。
低ノイズとスイッチングロスの削減
NTBL045N065SC1は、VDSS定格が650V、RDS（on）の標準値が33mΩ、最大ドレイン電流（ID）は73Aです。動作温度は最大175℃、QG（TOT）が105nCという極めて低いゲートチャージにより、スイッチング損失を大きく低減しました。パッケージインダクタンスも2nHと低いです。
また、ケルビンソース構成としたことで、ゲートノイズの低減とスイッチング損失の低減を可能とし、構成が異なるデバイスに比べ、ターンオン損失（EON）を60％も抑えています。

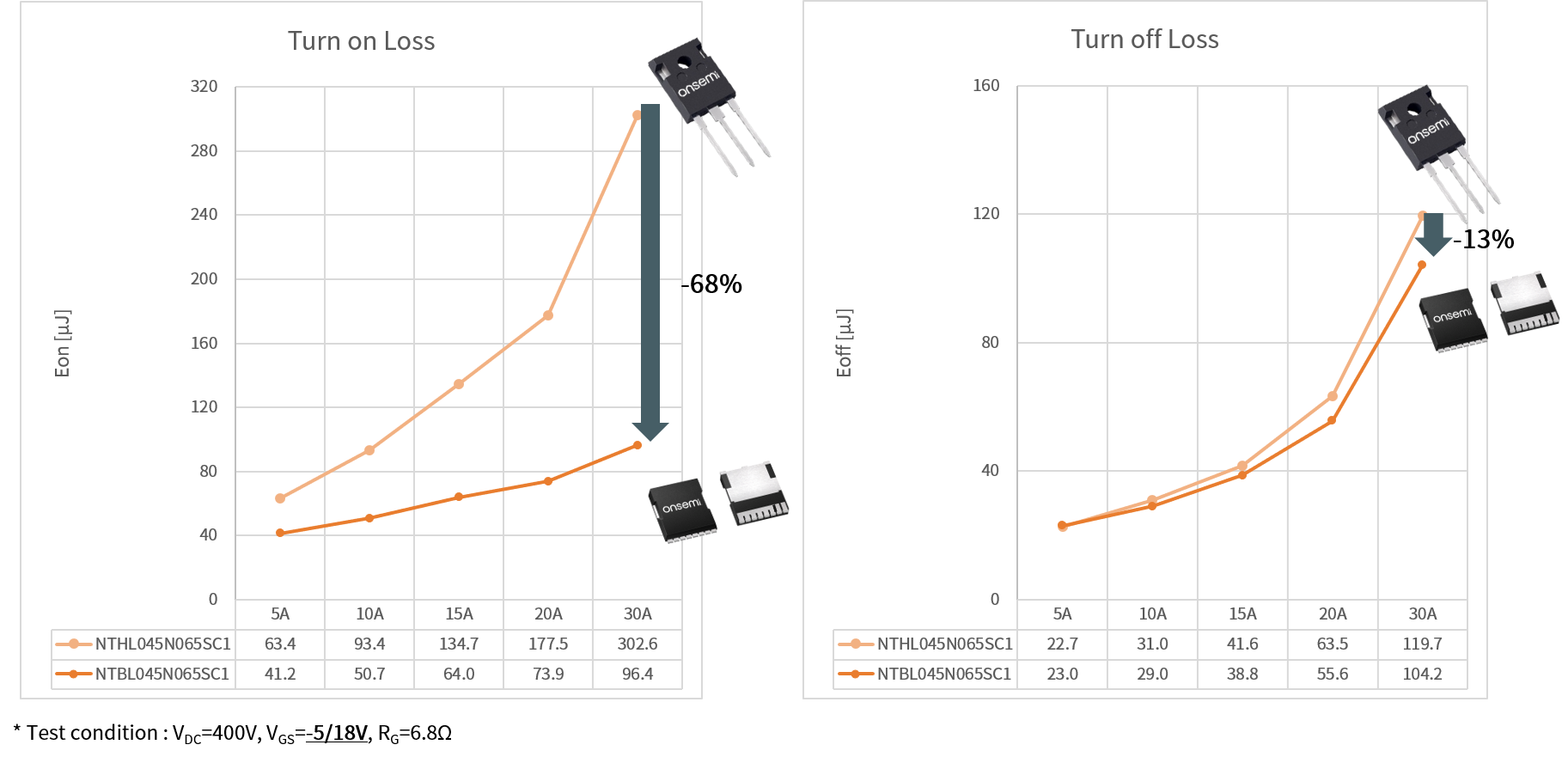

下図はターンオン損失およびターンオフ損失において、TO-247-3LパッケージとTOLLパッケージで比較したグラフです。

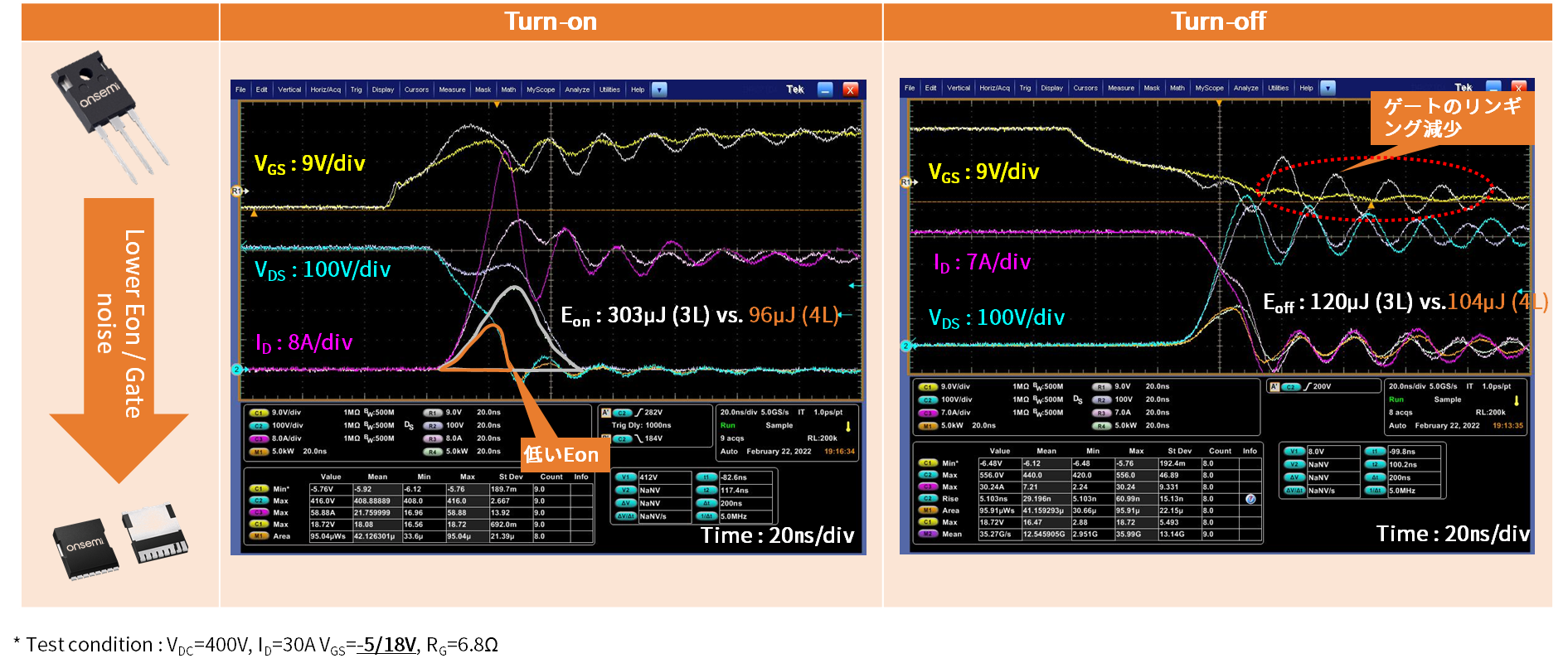

また下図は、ターンオン時とターンオフ時の波形を示していて、色付き線がTOLLパッケージの波形、白色線がTO-247-3Lパッケージの波形となっています。
下図波形より、ターンオン損失(EON)が低くなっていること、ゲートのリンギングが減少していることが分かります。

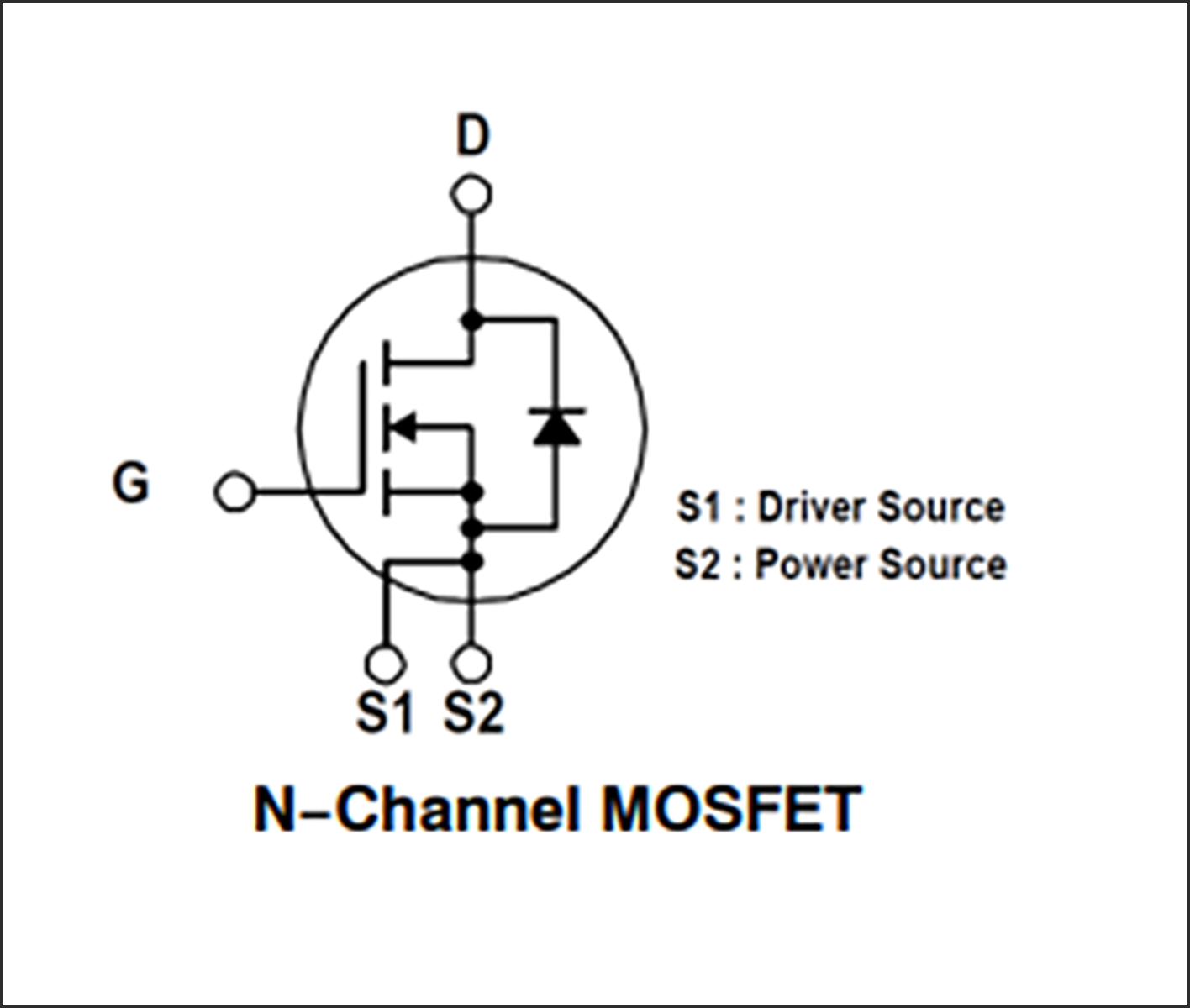

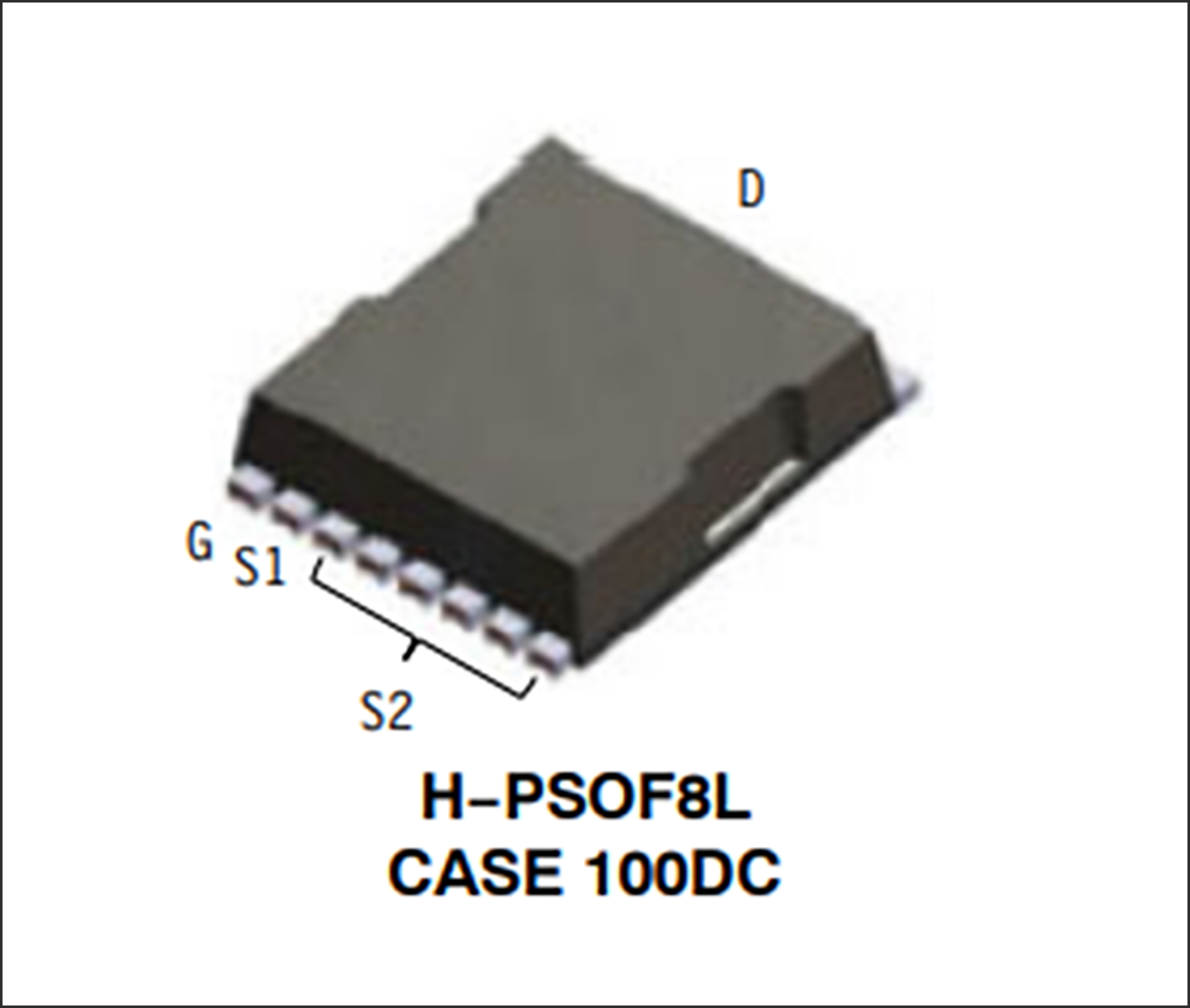

ケルビンソース構成のピン配置は下図となります。
高い信頼性
TOLLパッケージはMSL1（湿度感度レベル1）規格に準拠しており、量産時の故障率を低減することができます。また、熱抵抗値Rθjcが、0.35~0.5℃/Wと低くなっているため、優れた熱特性を示すことができます。
NTBL045N065SC1は、スイッチモード電源（SMPS）や、サーバーおよびテレコム用電源、ソーラーインバーター、無停電電源（UPS）、エネルギー貯蔵などの要求が厳しいアプリケーションで検討できます。
